Guía de instalación rápida
00825-0109-4802, Rev BA
Junio de 2007

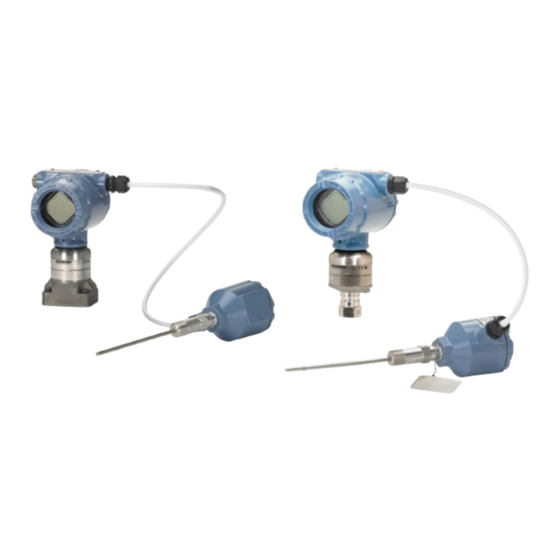

Transmisor de presión Rosemount serie 3051S
Wireless HART
Transmisor de caudal Wireless Rosemount
serie 3051SF HART
Pinche aquí para acceder al nuevo documento WirelessHart
www.rosemount.com
®
®
Inicio
Paso 1: Montaje del transmisor
Paso 2: Conexión de la batería
Paso 3: Ajuste del transmisor
Paso 4: Verificar el funcionamiento
Paso 5: Información de referencia
Certificaciones del producto
Fin
Rosemount 3051S Wireless
Publicidad
Tabla de contenido
Manuales relacionados para Emerson Rosemount 3051S Serie
Resumen de contenidos para Emerson Rosemount 3051S Serie
- Página 1 Guía de instalación rápida 00825-0109-4802, Rev BA Rosemount 3051S Wireless Junio de 2007 Transmisor de presión Rosemount serie 3051S ® Wireless HART Transmisor de caudal Wireless Rosemount ® serie 3051SF HART Pinche aquí para acceder al nuevo documento WirelessHart Inicio Paso 1: Montaje del transmisor Paso 2: Conexión de la batería Paso 3: Ajuste del transmisor...
- Página 2 © 2007 Rosemount, Inc. Todos los derechos reservados. Todas las marcas pertenecen a sus respectivos propietarios. Rosemount y el logotipo de Rosemount son marcas comerciales registradas de Rosemount Inc. Rosemount Inc. Emerson Process Emerson Process Management 8200 Market Boulevard Management, SL GmbH & Co. OHG Chanhassen, MN 55317 EE.UU.
-
Página 3: Paso 1: Montaje Del Transmisor
Guía de instalación rápida 00825-0109-4802, Rev BA Rosemount 3051S Wireless Junio de 2007 1: M ONTAJE DEL TRANSMISOR Aplicaciones para caudales líquidos 1. Colocar las llaves de paso en el lateral de la línea. 2. Hacer el montaje a un lado o por debajo de las llaves de paso. - Página 4 Guía de instalación rápida 00825-0109-4802, Rev BA Rosemount 3051S Wireless Junio de 2007 CONTINUACIÓN Montaje en panel Montaje en tubo ™ Brida Coplanar 6,25 (158) Brida tradicional En línea ABRAZADERA DE PERNO EN U 3,08 (78) NOTA: Poner la antena de modo que esté VERTICAL, hacia arriba o hacia abajo.
-
Página 5: Paso 2: Conexión De La Batería
Guía de instalación rápida 00825-0109-4802, Rev BA Rosemount 3051S Wireless Junio de 2007 2: C ONEXIÓN DE LA BATERÍA Conectar el paquete de baterías. NOTA: Los dispositivos inalámbricos deben energizarse en orden de proximidad con res- pecto a la compuerta (gateway) inalámbrica 1420, comenzando con el dispositivo más cercano al modelo 1420. -
Página 6: Cerrar El Alojamiento
Guía de instalación rápida 00825-0109-4802, Rev BA Rosemount 3051S Wireless Junio de 2007 CONTINUACIÓN Ajuste del cero Un ajuste del cero es un ajuste de punto individual usado para compensar los efectos de la posición de montaje y de la presión en la línea. Al realizar un ajuste del cero, asegurarse de que la válvula de compensación esté... -
Página 7: Paso 4: Verificar El Funcionamiento
Guía de instalación rápida 00825-0109-4802, Rev BA Rosemount 3051S Wireless Junio de 2007 4: V ERIFICAR EL FUNCIONAMIENTO El funcionamiento se puede verificar en cuatro ubicaciones: en el dispositivo mediante la pantalla de cristal líquido, utilizando el comunicador de campo 375, en la compuerta (gateway) mediante el servidor web integrado de la compuerta (gateway) inalámbrica 1420 ™... - Página 8 Guía de instalación rápida 00825-0109-4802, Rev BA Rosemount 3051S Wireless Junio de 2007 CONTINUACIÓN NOTA: Es posible que el dispositivo tarde varios minutos en conectarse a la red. Figura 2. Ajustes de red del modelo 1420 ™ Suite: Intelligent Device Manager Cuando el dispositivo se haya conectado a la red, aparecerá...
- Página 9 Guía de instalación rápida 00825-0109-4802, Rev BA Rosemount 3051S Wireless Junio de 2007 CONTINUACIÓN Solución de problemas Si el dispositivo no está funcionando adecuadamente, consultar la sección Solución de pro- blemas del manual. La causa más común de un funcionamiento incorrecto son los paráme- tros Network ID y Join Key.
-
Página 10: Información De Referencia
Guía de instalación rápida 00825-0109-4802, Rev BA Rosemount 3051S Wireless Junio de 2007 5: I NFORMACIÓN DE REFERENCIA Figura 3. Diagrama de terminales P/N 00753-9200-0010 COMM NOTA: Con el fin de comunicarse con un comunicador de campo 375, el dispositivo debe energizarse conectando el paquete de baterías. -
Página 11: Certificaciones Del Producto
Casi todos los países pre- cisan este tipo de certificación del producto. Emerson colabora con las agencias guberna- mentales de todo el mundo para suministrar productos que cumplan enteramente con las regulaciones y para eliminar el riesgo de violar las directivas de los países o las leyes que... - Página 12 Se puede obtener una copia impresa poniéndose en contacto con un representante de Emerson Process Management. Directiva ATEX (94/9/EC) Emerson Process Management cumple con la directiva ATEX. Directiva europea para equipo a presión (PED) (97/23/EC) Modelos 3051S_CA4; 3051S_CD2, 3, 4, 5; (también con la opción P9) Transmisores de presión –...
