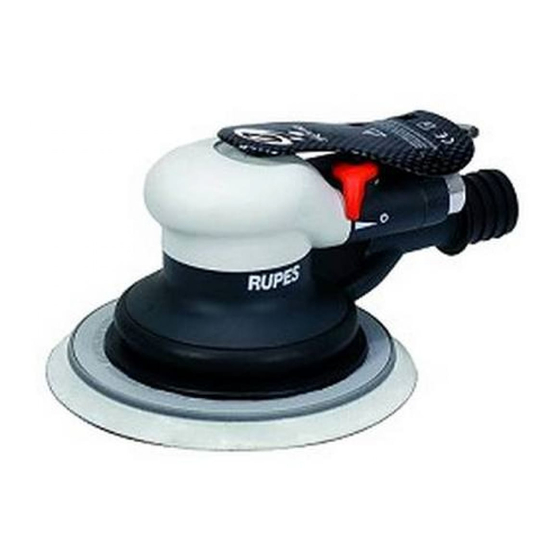

Rupes RH153A Instrucciones De Uso Y Manutención
Lijadoras rotórbitales neumáticas con aspiración
Ocultar thumbs
Ver también para RH153A:
- Instrucciones de uso y manutención (35 páginas) ,
- Instrucciones de uso y manutención (9 páginas)
Tabla de contenido
Publicidad
Idiomas disponibles
Idiomas disponibles
Enlaces rápidos
RH153A - RH156A - RH159A - RH112A
Levigatrici rotorbitali pneumatiche con aspirazione
Random-orbital pneumatic sanders with dust extraction
Ponceuses rotorbitales pneumatiques avec aspiration
Pneumatische Exzenterschleifer mit Staubabsaugung
Lijadoras rotórbitales neumáticas con aspiración
Pneumatisch roterend excentrische schuurmachine
met stofafzuiging
Пневматические вращательно орбитальные шлифовальные
-
машины с пылеудалением
ISTRUZIONI PER L'USO E LA MANUTENZIONE
OPERATING AND MAINTENANCE INSTRUCTIONS
NOTICE D'EMPLOI ET D'ENTRETIEN
BEDIENUNGS-UND WARTUNGSANLEITUNG
INSTRUCCIONES DE USO Y MANUTENCION
AANWIJZINGEN VOOR HET GEBRUIK EN HET ONDERHOUD
ИНСТРУКЦИЯ ПО ЭКСПЛУА ТАЦИИ И ОБСЛУЖИВАНИЮ
Publicidad
Tabla de contenido
Manuales relacionados para Rupes RH153A
Resumen de contenidos para Rupes RH153A
- Página 1 RH153A - RH156A - RH159A - RH112A Levigatrici rotorbitali pneumatiche con aspirazione Random-orbital pneumatic sanders with dust extraction Ponceuses rotorbitales pneumatiques avec aspiration Pneumatische Exzenterschleifer mit Staubabsaugung Lijadoras rotórbitales neumáticas con aspiración Pneumatisch roterend excentrische schuurmachine met stofafzuiging Пневматические вращательно орбитальные шлифовальные...
- Página 2 VACUUM SYSTEM...
- Página 3 ISTRUZIONI PER L ’USO E LA MANUTENZIONE OPERATING AND MAINTENANCE INSTRUCTIONS NOTICE D'EMPLOI ET D'ENTRETIEN BEDIENUNGS-UND WARTUNGSANLEITUNG INSTRUCCIONES DE USO Y MANUTENCION AANWIJZINGEN VOOR HET GEBRUIK EN HET ONDERHOUD ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ...
-
Página 4: Dati Tecnici
DATI TECNICI ITALIANO MODELLO RH153A RH156A RH159A RH 112A PRESSIONE DI ESERCIZIO bar CONSUMO ARIA l/min REGOLAZIONE DELLA VELOCITÀ GIRI/min 0 ÷ 11.500 0 ÷ 10.500 0 ÷ 9.500 0 ÷ 9.500 DIAMETRO ORBITA mm DIAMETRO PLATORELLO mm TIPO PLATORELLO... -
Página 5: Montaggio Della Macchina
PARTI DELLA MACCHINA alimentazione; a scelta dell’utilizzatore possono essere usati sia raccordi ad innesto rapido sia portagomma adeguati purchè 1 - Etichetta di identificazione entrambi abbiano un foro di passaggio aria da mm. 8. 2 - Leva di comando immissione aria compressa Nel secondo caso occorre fissare stabilmente con una fascetta stringitubo il tubo di alimentazione al portagomma. -
Página 6: Regolazione Del Numero Di Giri
GARANZIA Tutte le operazioni vanno eseguite a macchina scollegata. Tutte le macchine costruite dalla RUPES Spa sono garantite per A fine lavoro, od in caso di necessità, spolverare con getto di aria 12 mesi dalla data di acquisto contro difetti di materiale e di compressa il corpo macchina. -
Página 7: Dichiarazione Di Conformità
TARGHETTA DI IDENTIFICAZIONE DELLA MACCHINA DICHIARAZIONE DI CONFORMITÀ POSIZIONAMENTO E SIGNIFICATO DEI DATI 1 - Tipo della macchina Dichiariamo sotto la nostra responsabilità che l’utensile portatile non 2 - Consumo di aria a pieno regime elettrico, al quale fa riferimento il presente manuale, è conforme ai 3 - Pressione di esercizio Requisiti Essenziali della Direttiva: 4 - Diametro delle orbite... -
Página 8: Technical Data
TECHNICAL DATA ENGLISH TYPE RH153A RH156A RH159A RH112A WORKING PRESSURE bar AIR CONSUMPTION l/min SPEED CONTROL 0 ÷ 11.500 0 ÷ 10.500 0 ÷ 9.500 0 ÷ 9.500 ORBITAL DIAMETER mm DISC PAD DIAMETER mm DISC PAD TYPE VELCRO FACED... - Página 9 PARTS OF THE TOOL nozzle by a hose clip. In the latter case the air line must be fixed to the nozzle by a hose 1 - Identification plate clip. 2 - Compressed air on/off lever 3 - Speed control REMOVING AND MOUNTING THE BACKING PAD 4 - Tool body - Use the spanner (9) to unscrew the back-up pad bolt;...
- Página 10 All maintenance operations are carried out with the tool All tools must be used only with RUPES original accessories and disconnected from the compressed air supply. spare parts: we refuse all responsibility for damages or accidents...
-
Página 11: Conformity Declaration
TOOL IDENTIFICATION PLATE CONFORMITY DECLARATION POSITION AND MEANING OF INFORMATION We declared on our responsability that the hand-held non-electric 1 - Type of tool power tool, which is mentioned in the present operating manual, is in 2 - Air consumption at full power comformity with the Essential Requirements of Safety of the following 3 - Working pressure Directive:... -
Página 12: Caracteristiques Techniques
CARACTERISTIQUES TECHNIQUES FRANÇAIS TYPE RH153A RH156A RH159A RH112A PRESSION DE SERVICE bars CONSOMMATION AIR l/min REGLAGE DE LA VITESSE TOURS/min 0 ÷ 11.500 0 ÷ 10.500 0 ÷ 9.500 0 ÷ 9.500 DIAMETRE ORBITE mm DIAMETRE PORTE DISQUE mm TYPE PORTE DISQUE... - Página 13 PARTIES DE LA MACHINE ou des porte-joints appropiés à conditions qu’ils aient une ouverture de passage d’air mm. 8. 1 - Ètiquette d’identification Dans le second cas, fixer solidement le tuyau d’alimentation au 2 - Levier de commande entrée air comprimé porte-joint à...
-
Página 14: Outils De Travail Admis
Aucune autre intervention de l’utilisateur n’est pas admise. annexée au présent livret. La garantie ne donne pas en aucun cas droit au remplacement de la machine. RUPES Spa se réserve le Tous les travaux d’entretien et les travaux de polissage des piéces droit de modifier sans préavis les caractéristiques techniques ou... -
Página 15: Déclaration De Conformité
PLAQUETTE D’IDENTIFICATION DE LA MACHINE DÉCLARATION DE CONFORMITÉ EMPLACEMENT ET SIGNIFICATION DES DONNEES Nous déclarons sous notre responsabilité que l’outil portable non 1 - Type de la machine électrique, auquel se réfère le présent manuel, est conforme aux 2 - Consommation d’air à plein régime Conditions Essentielles de la Directive : 3 - Pression de service 2006/42/CE Machines... -
Página 16: Technische Daten
TECHNISCHE DATEN DEUTSCH RH153A RH156A RH159A RH112A BETRIEBSDRUCK bar LUFTVERBRAUCH l/min DREHZAHLREGELUNG UMDREHUNGEN U/min 0 ÷ 11.500 0 ÷ 10.500 0 ÷ 9.500 0 ÷ 9.500 SCHWINGKREIS Ø mm SCHLEIFTELLER Ø mm TYP SCHLEIFTELLER KLETTSYSTEM KLETTSYSTEM KLETTSYSTEM KLETTSYSTEM ABSAUGVORRICHTUNG GEWICHT Kg... - Página 17 BAUTEILE DER MASCHINE Stecktülle bzw. einen Stecknippel anschließen vorausgeselzt daß es ein 8 mm. 1 - Schild mit Geräte-Kenndaten Loch für den Luftdurchfluss gibt. Im zweiten Fall muß man den 2 - Bedienhebel z. Einleitung der Druckluft Sclauch mit einer Schelle stabil auf dem Stecknippel festspannen. 3 - Drehzahleinstellung DEMONTAGE DER BEFESTINGUNG VON SCHLEIFTELLERS 4 - Gerätegehäuse...
- Página 18 Haftschleifpapierscheiben 150 mm Ø mit Absauglöchern. WARTUNG DES GERÄTES GARANTIE Für alle von ihr hergestellten Geräte leistet die Fa. RUPES Spa Sämtliche Eingriffe bei gezogenem an der Maschine nur bei Gewähr im von Mangeln, die innerhalb von 12 Monaten ab dem gezogenem Druckluftanschluß...
-
Página 19: Konformitätserklärung
KENNDATENSCHILD DES GERÄTES KONFORMITÄTSERKLÄRUNG ANORDNUNG UND BEDEUTUNG DER ANGABEN 1 - Gerätetyp Wir erklären in unserer Verantwortung, dass die handgeführten Nicht- Elektro-Werkzeuge die in diesem Betriebshandbuch beschrieben 2 - Luftverbrauch bei Vollast werden, in Übereinstimmung mit den wesentlichen Anforderungen an die 3 - Betrifebsdruck Sicherheit der folgenden Derektives ist: 4 - Schwingkreis-Durchmesser... -
Página 20: Datos Tecnicos
DATOS TECNICOS ESPAÑOL TYPO RH153A RH156A RA159A RH112A PRESION DE OPERACION bar CONSUMO AIRE l/min REGULACION DE LA VELOCIDAD REVOLUCIONES/min (r.p.m.) 0 ÷ 11.500 0 ÷ 10.500 0 ÷ 9.500 0 ÷ 9.500 DIAMETRO ORBITA mm DIAMETRO PLATILLO mm TIPO PLATILLO... -
Página 21: Puesta En Funcionamiento
PARTES DE LA MAQUINA mm. 8. En el segundo caso es preciso fijar sólidamente el tubo de 1 - Etiqueta de identificación alimentación al portagoma con una abrazadera de tubo. 2 - Palanca de mando admisión aire comprimido 3 - Comando regulador de la velocidad DESMONTAJE Y MONTAJE DEL PLATILLO 4 - Cuerpo máquina - Utilice la llave (9) para soltar la tuerca soporte del plato (10);... -
Página 22: Mantenimiento
En ningùn caso la garantia da derecho a la substitución de la internas, deberan realizadas unicamente por un taller de Servicio máquina. La RUPES Spa se reserva el derecho de aportar sin previo aviso Autorizado. cualquier modificación de las características técnicas o estéticas de sus productos.No se asume ninguna responsabilidad por... -
Página 23: Placa De Identificacion De La Maquina
PLACA DE IDENTIFICACION DE LA MAQUINA DECLARACIÓN DE CONFORMIDAD POSICION Y SIGNIFICADO DE LOS DATOS Declaramos bajo nuestra responsabilidad que la herramienta manual no 1 - Tipo de máquina eléctrica, que es mencionada en el presente manual, es conforme con 2 - Consumo de aire a pieno régimen los Requisitos Esenciales de Seguridad de la siguiente Directiva: 3 - Pressión de operación... -
Página 24: Technische Gegevens
TECHNISCHE GEGEVENS NEDERLANDS TYPE RH153A RH156A RH159A RH112A LUCHTDRUK bar LUCHTVERBRUIK l/min TOERENTALREGELAAR TOERENTAL t.p.m. 0 ÷ 11.500 0 ÷ 10.500 0 ÷ 9.500 0 ÷ 9.500 SCHUURCIRKEL mm SCHUURPAD mm TYPE PAD KLITTENBAND KLITTENBAND KLITTENBAND KLITTENBAND AFZUIGING SYSTEEM GEWICHT Kg... -
Página 25: Vóór De Inbedrijfstelling
ONDERDELEN VAN DE MACHINE snelkoppelende verbindingsstukken of een geschikte rubberhouder zolang ze allebei een 8 mm gat 1 - Typeplaatje hebben waar de lucht door moet gaan. 2 - AAN/UIT schakelaar In het laatste geval moet men altijd de toevoerslang met een 3 - Toerenregelaar klembandje op de rubberhouder vastzetten. - Página 26 ONDERHOUD GARANTIE Op alle machines die door RUPES S.p.A. gemaakt zijn wordt vanaf de datum Voor alle uit te voeren operaties moet de machine van de persluchtin- stallatie losgekoppeld worden. van aankoop 12 maanden garantie verleend, tegen fabrieks- en Blaas de machine aan het eind van het werk, of wanneer nodig, met materiaalfouten.
-
Página 27: Verklaring Van Overeenstemming
TYPEPLAATJE VAN DE MACHINE VERKLARING VAN OVEREENSTEMMING PLAATS EN BETEKENIS VAN DE GEGEVENS Wij verklaren op eigen verantwoordelijkheid dat het handgereedschap 1 - Machine type met niet-elektrische aandrijving, waarop deze handleiding betrekking 2 - Luchtverbruik heeft, voldoet aan de essentiële veiligheidseisen van de richtlijnen: 3 - Luchtdruck 4 - Schuurcirkel 2006/42/EG... - Página 28 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РУССКИЙ МОДЕЛЬ RH153A RH156A RH159A RH112A РАБОЧЕЕ ДАВЛЕНИЕ Бар РАСХОД ВОЗДУХА л/мин РЕГУЛИРОВАНИЕ СКОРОСТИ ДА ДА ДА ДА ОБОРОТЫ/МИН 0 ÷ 11.500 0 ÷ 10.500 0 ÷ 9.500 0 ÷ 9.500 ДИАМЕТР ОРБИТЫ мм ДИАМЕТР ДИСКА-ПОДОШВЫ мм ТИП ДИСКА-ПОДОШВЫ...
-
Página 29: Подготовка Машины
ЧАСТИ МАШИНЫ случае необходимо, используя зажим для шлангов, хорошо закрепить резиновую манжету на питающей трубе. 1 - Идентификационная табличка 2 - Рычаг управления подачей сжатого воздуха СНЯТИЕ И УСТАНОВКА ДИСКА-ПОДОШВЫ 3 - Команда регулирования скорости - Отвинтить с помощью ключа (9) фиксирующий винт диска- 4 - Корпус... - Página 30 ГАРАНТИЯ воздуха поверхность машины от пыли. Все машины, изготовленные предприятием акционерного общества RUPES, имеют гарантийный срок 12 месяцев со дня покупки на предмет Смазывать периодически (каждые 50 часов работы) машину выявления дефектов производства и материалов. Машины должны 2/3 каплями специального масла (синтетическое масло без...
-
Página 31: Заявление О Соответствии
ИДЕНТИФИКАЦИОННАЯ ТАБЛИЧКА МАШИНЫ ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ РАСПОЛОЖЕНИЕ И ЗНАЧЕНИЕ ДАННЫХ Заявляем исключительно под нашу ответственность, что портативный 1. Тип машины. неэлектрический инструмент, к которому относится данная 2. Расход воздуха при полном режиме инструкция, соответсвует Основным Требованиям, изложенным в 3. Рабочее давление Директиве: 4. - Página 32 RUPES S.p.A. Via Marconi, 3A 20080 VERMEZZO (Mi) - Italy Tel. 02/946941 Fax 02/94941040 Uff. Vendite e assistenza clienti Tel. 02/94694312 e-mail: info_rupes@rupes.it web: http://www.rupes.com...
