Manuales relacionados para Zodiac Optipac 30
Resumen de contenidos para Zodiac Optipac 30

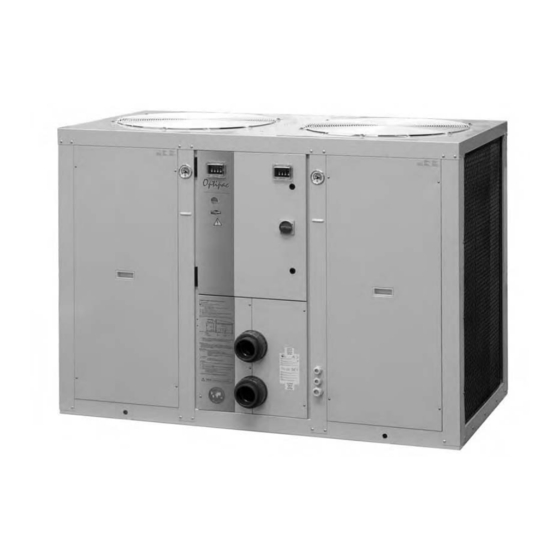

- Página 1 Bomba de calor ............Manual de instalación y de uso Ed. 10/2007A - OPTI30EVAF...
-
Página 2: Importante
IMPORTANTE Estas instrucciones de instalación forman parte del producto y han de remitirse al instalador. Se leerán con mucho cuidado las advertencias del presente manual ya que procuran informaciones importantes respecto a la seguridad del uso y de la manutención. Es preciso conservar este manual para poder consultarlo a menudo. -
Página 3: Tabla De Contenido
6.4 Visualización fallos y estados ......8 6.5 Hibernación ............ 9 7 Instrucciones de mantenimiento ..9 8 Reciclaje del producto ……………… 10 9 Esquemas eléctricos………………… 10 9.1 Esquema eléctrico de la platina Interfaz de conexión ........10 9.2 Esquema eléctrico OPTIPAC 30 ....11... -
Página 4: Generalidades
1. GENERALIDADES 1.1 Condiciones generales de entrega Todo material, incluso FRANCO DE PORTE y de EMBALAJE, viaja por cuenta y riesgo del destinatario. Éste deberá hacer reservas escritas en el albarán del TRANSPORTISTA si constatase que se hubieran producido daños durante el transporte. -
Página 5: Características Dimensionales
2.2 Características dimensionales Peso 700 kg 3. INSTALACIÓN Seleccionar el emplazamiento del aparato en función de los siguientes criterios: • el aparato debe instalarse al exterior. • es necesario que se respete el espacio libre alrededor del aparato como mínimo de 0.6 metros, con la parte de encima al aire libre. -
Página 6: Conexiones
(según NF C 15-100). • Sección cable de alimentación: ** protección: - Optipac 30: 4 x 16 mm. ² * (Trifásico 400V/3/50Hz) * Esta sección es indicativa,, debe comprobarse y adaptarse si fuera necesario, según las condiciones de instalación. • Protección eléctrica: por disyuntor (curva D) o fusible (Am) de calibre adaptado al tipo de máquina (consultar ** más arriba) teniendo en cabeza de línea un sistema de protección diferencial 30 mA (disyuntor o... -
Página 7: Conexión Trifásica
• Posibilidad de conectar un mando (Marcha/Parada a distancia) gracias a un contacto seco - sin polaridad 230V -50Hz- entre los terminales 22-23 para el módulo A y 32-33 para el módulo B. => consultar el esquema eléctrico Fig. más abajo. •... -
Página 8: Funcionamiento De La Regulación
No descargar el fluido R407C en la atmósfera. Este fluido es un gas fluorado de efecto invernadero, cubierto por el protocolo de Kioto, con un potencial de calefacción global (GWP) = 1653 - (Directiva CE 842/2006) • Valor fabricante de la carga frigorífica: Optipac 30 Selección. = 2 x 4840 g= 9680 g (módulo A y B). -
Página 9: Cerciorarse
* Condiciones de funcionamiento de la bomba de calor: • La temperatura exterior debe ser superior a +5°C (corte por sonda antihielo SD2). • Un caudal de agua suficiente a pasar en la bomba de calor. • La bomba de calor inicia ciclos de desescarche cortando el compresor y ventilación forzada, gracias a una sonda de desescarche SD3 calibrada en fábrica a -5°C en el circuito frigorífico (cuando esta temperatura asciende a 10°C, se engancha una contemporización de 300 segundos antes del arranque del compresor y del ventilador). -
Página 10: Controles Que Deben Efectuarse
Recordatorio: Este aparato Trifásico dispone de un sistema de controlador de orden de las fases, que permite la puesta bajo tensión (y durante el funcionamiento) de señalar una anomalía de orden de las fases (reguladores en fallo dCP fijos), el piloto del relé... -
Página 11: Hibernación
Los Estados: Info : la led permanece activa durante 120s tras la : En alternancia señalización de un estado (fuera de ciclo desescarche con la : Ejemplo visualización función Marcha/Parada a distancia (Cad) y SD3 < à 5°C). de temperatura de agua del vaso Activación Designación Causa... -
Página 12: Reciclaje Del Producto
IMPORTANTE Antes de cualquier intervención en la máquina, cerciorarse de que ésta fuera de tensión y consignada. Toda intervención debe ser realizada por el personal cualificado y capacitado para este tipo de material. 8. RECICLAJE DEL PRODUCTO Este aparato está sujeto a la Directiva E.U. 2002/96/CE (vinculada a la DEEE). Al final de vida, el aparato deberá... -
Página 13: Esquema Eléctrico Optipac 30
9.2 Esquema eléctrico OPTIPAC 30... - Página 20 REFERENCE FONCTION FUNCIÓN Platine interface (circuit A) Platina interfaz (circuito A) Platine interface (circuit B) Platina interfaz (circuito B) Pressostat HP (circuit A) Presostato AP (circuito A) Pressostat HP (circuit B) Presostato AP (circuito B) Pressostat BP (circuit A) Presostato BP (circuito A) Pressostat BP (circuit B) Presostato BP (circuito B) Sécurité...
-
Página 23: Recomendaciones Complementarias
- Fluido frigorígeno y peso - Parámetros eléctricos - Resultado termodinámico y acústico DECLARACIÓN DE CONFORMIDAD BOMBAS DE CALOR DE PISCINAS OPTIPAC 30 conformes con las disposiciones: • de la directiva COMPATIBILIDAD ELECTROMAGNÉTICA 89/336/CEE • de la directiva BAJA TENSION 73/23/CEE Las normas armonizadas siguientes han sido aplicadas : NF EN 60335.1... - Página 24 PSA - Boulevard de la Romanerie BP 90023 - 49180 Saint Barthélemy d’Anjou Cedex - France Tél. +33 2 41 21 17 30 - Fax +33 2 41 21 12 26 - www.psa-zodiac.com R.C.S. NANTERRE : 410 245 906 - Code APE : 292 F...
