SWB505 MultiMount™ / SWB605 PowerMount™ Weegmodule » Installatie

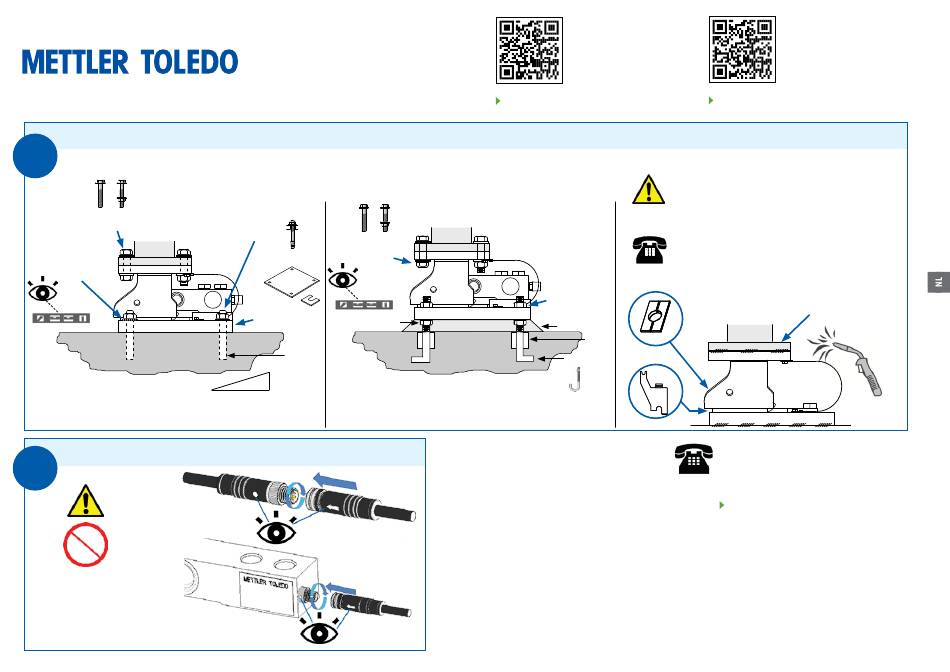

Opties voor bevestiging van de weegmodules
7
»
De weegmodule VASTSCHROEVEN:
OF
Schroef de bovenplaat
op de Tankpoot
Alleen dit uiteinde:
Tankpoot
gebruik GEEN
sluitringen voor de
4400 kg module
Beton/fundament
Het oppervlak van de bevestigingsplaat moet
horizontaal zijn tot 1/2° of
Alle weegmodules moeten op hetzelfde vlak zijn met eens speling
van 3 mm.
Aansluiting van de loadcellen
8
»
STROOM
• Lijn de connectors goed uit
• Draai de connectors vast
• Bescherm de connectors
tegen mechanische schokken
- OF -
De weegmodule
OF
Schroef de
onderplaat vast
Schroef de boven-
plaat op de Tankpoot
Gebruik zo nodig
Nivelleringsmoer
inzetstukken
Uitzet-anker
1 mm
100 mm
Download de installatie-instructies:
De installatie-instructies zijn verkrijg-
baar in het Engels, Duits, Spaans,
Frans, Italiaans, Nederlands, Portu-
gees, Zweeds, Deens, Noors, Pools,
Tsjechisch, Hongaars, Rus, Turks
www.mt.com/ind-downloads-multimount
- OF -
Tankpoot
Schroef de
onderplaat vast
Epoxy metselspe-
cie die niet krimpt
Ankerin-
Beton/fundament
zetstuk
J-bout
Installatietips en
voorzorgsmaatregelen:
• U mag de kabel van de loadcel nooit verlengen of
afsnijden.
• Vermijd vocht en stof.
• Zorg ervoor dat de spanning stabiel is – gebruik een
gereguleerde stroomvoorziening.
• Vermijd overbelasting en schokken.
• Zorg voor een goede aardverbinding.
• Voor installaties in explosiegevaarlijke omgevingen in
Europa raadpleegt u de meegeleverde aanwijzingen
(30104376 / 175389R).
Download de installatie-instructies:
De installatie-instructies zijn verkrijg-
baar in het Engels, Duits, Spaans,
Frans, Italiaans, Nederlands, Portu-
gees, Zweeds, Deens, Noors, Pools,
Tsjechisch, Hongaars, Rus, Turks
www.mt.com/ind-downloads-powermount
De weegmodule LASSEN:
• Haal de loadcel van de weegmodule af voorafgaand
aan laswerkzaamheden.
• De aardedraad van de lasser moet zo dicht mogelijk
bij de lasnaad worden geplaatst om een goede aarding
te garanderen.
Neem contact op met een vakbekwaam technicus
van METTLER TOLEDO voor de juiste verwijdering en
herinstallatie van de loadcellen.
Maat 1 lasnaad: 5 mm
Maat 2/3 lasnaad: 9 mm
25 mm lang
op 75 mm middens
Tankpoot
Neem contact op met een vakbekwaam technicus
van METTLER TOLEDO om de weegmodules voor
de opstart te activeren en te kalibreren.
Contactinformatie:
www.mt.com/contact
© 2015 Mettler-Toledo, LLC
10/2015 | 61807399 | Herz C
