Весовой модуль SWB505 MultiMount™ / SWB605 PowerMount™ » Установка

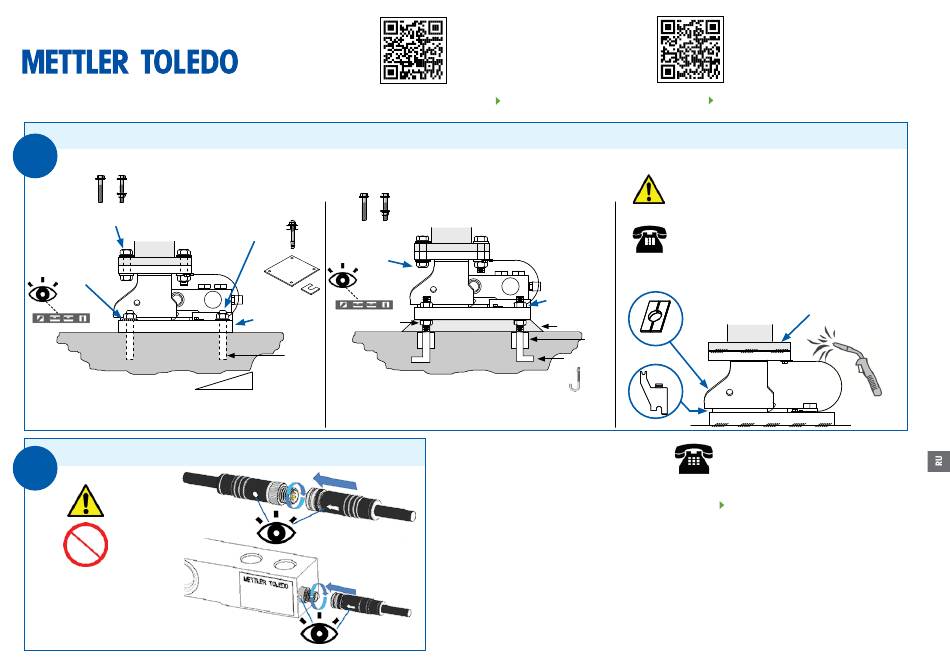

Варианты крепления весовых моделей
7
»
ЗАКРЕПИТЕ БОЛТАМИ
весовой модуль:
ИЛИ
Прикрутите верхнюю пластину
к ножке резервуара
Только этим концом:
НЕ используйте
Ножка
шайбы для модулей
резервуара
на 4400 кг/
10 000 фунтов
Бетон/основание
Точность выравнивания установочной
пластины должна быть 1/2° или
100 мм (6 дюймов)
Все весовые модули должны располагаться в одной плоскости
в пределах 3 мм (1/8 дюйма).
Руководство по подключению датчика веса
8
»
POWER
• Правильно расположите разъемы
• Плотно соедините разъемы
• Защитите разъемы от
механических повреждений
- ИЛИ -
ВЫРОВНЯЙТЕ И ЗАЦЕМЕНТИРУЙТЕ
ИЛИ
Закрепите
болтами нижнюю
Прикрутите верх-
пластину
нюю пластину
к ножке резервуара
Отрегулируйте
при помощи
Гайка регулирования
прокладок
уровня
Дюбель
1 мм
(1/16 дюйма)
Скачать руководство по установке:
Руководство по установке доступно на следующих языках:
английский, немецкий, испанский, французский,
итальянский, голландский, португальский, шведский,
датский, норвежский, польский, чешский,
венгерский, русский, турецкий
www.mt.com/ind-downloads-multimount
- ИЛИ -
весовой модуль:
Ножка
резервуара
Закрепите бол-
тами нижнюю
пластину
Безусадочный
цементно-эпок-
сидный раствор
Анкер
Бетон/основание
Крюковый болт
Советы по установке и меры
предосторожности:
• Ни в коем случае не увеличивайте и не уменьшайте
длину кабеля датчика веса.
• Избегайте влаги и пыли.
• Обеспечьте стабильное напряжение — используйте
регулируемое электропитание.
• Избегайте перегрузок и ударов.
• Обеспечьте хорошее заземление.
• При установке во взрывоопасных зонах в Европе
руководствуйтесь прилагаемыми инструкциями
(30104376/175389R).
Скачать руководство по установке:
Руководство по установке доступно на следующих языках:
английский, немецкий, испанский, французский,
итальянский, голландский, португальский, шведский,
датский, норвежский, польский, чешский,
венгерский, русский, турецкий
www.mt.com/ind-downloads-powermount
ПРИВАРИТЕ весовой модуль:
• Перед сваркой снимите датчик веса с весового модуля.
• Провод заземления сварочного аппарата должен
располагаться как можно ближе к сварному шву,
чтобы обеспечить надлежащее заземление.
Обратитесь к сервисному представителю
МЕТТЛЕР ТОЛЕДО для правильного снятия и повторной
установки датчиков веса.
Шов, размер 1: 5 мм (3/16 дюйма)
Шов, размеры 2 и 3: 9 мм (3/8 дюйма)
25 мм (1 дюйм) в длину
75 мм (3 дюйма) между осями швов
Ножка
резервуара
Обратитесь к сервисному представителю
МЕТТЛЕР ТОЛЕДО за помощью по включению
весовых модулей для настройки и калибровки.
Контактные данные:
www.mt.com/contact
© 2015 Mettler-Toledo, LLC
10/2015 | 61807399 | Ред. C
