No conecte el cable de alimentación de CA antes de finalizar todas las conexiones.

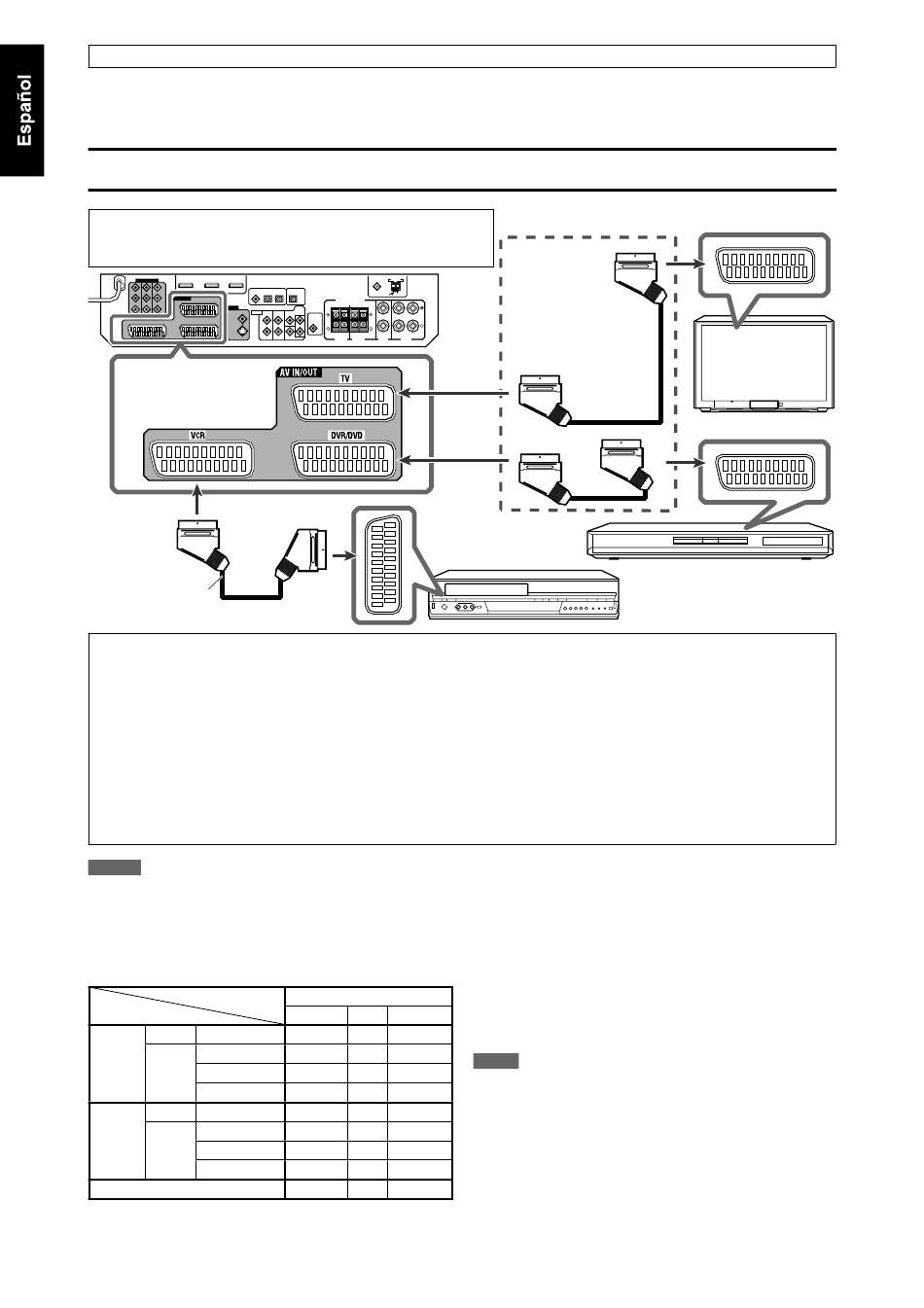

7 Conexión SCART
Podrá disfrutar de imagen y sonido de los componentes de reproducción con sólo conectar el cable SCART.
PRECAUCIÓN:
Si conecta un dispositivo de mejoramiento del sonido como un ecualizador gráfico entre los componentes fuente y esta
receptor, la salida de sonido a través de esta receptor puede resultar distorsionada.
Desactive todos los componentes antes de realizar las conexiones.
• Cuando conecte los componentes, consulte también sus
respectivos manuales.
Cable
SCART (no
suministrado)
Para un decodificador analógico
Para ver o grabar un programa codificado en su VCR, conecte el decodificador analógico a su VCR y seleccione el canal
codificado en su VCR.
Si en su VCR no hay un terminal apropiado para el decodificador, conéctelo al televisor. Refiérase también a los manuales
suministrados con estos componentes.
Para T-V LINK
• También podrá utilizar la función T-V LINK si conecta un televisor y VCR compatible con T-V LINK a esta receptor on cables
SCART totalmente alambrados. Para mayor información sobre T-V LINK, consulte los manuales entregados con el televisor y
el VCR.
• Para la función T-V LINK, conecte el cable SCART al terminal EXT-2 de su televisor JVC compatible con T-V LINK.
• Algunos componentes de vídeo soportan la comunicación de datos, como por ejemplo, T-V LINK. Para una información
completa, consulte también los manuales suministrados con tales componentes.
NOTAS
• Para escuchar sonido del televisor a través de este receptor, o grabar un programa de televisión con un grabador DVD o un videograbador
(VCR) conectado a este receptor, también conecte su televisor mediante el cable SCART cuando efectúe la conexión con el cable HDMI o
de vídeo componente. Sin embargo, el ajuste de entrada del televisor podría cambiar a entrada SCART en algunos televisores o fuentes,
independientemente del ajuste de salida de vídeo (véase página 34).
• Efectúe correctamente el ajuste de entrada de audio y vídeo (véase página 21).
Especificaciones del terminal SCART
Audio L/R
Compuesto
Entrada
Vídeo S-video (Y/C)
RGB
Audio L/R
Compuesto
Salida
Vídeo S-video (Y/C)
RGB
T-V LINK
(‡: Disponible, –: No disponible)
10
* 1
Nombre del terminal
2
*
TV VCR DVR/DVD
‡ ‡ ‡
‡ ‡ ‡
NOTA
‡ ‡
–
Para grabar una imagen reproducida mediante un grabador DVD o
‡ ‡
–
un videograbador (VCR) conectado a este receptor, realice una de las
‡ ‡
–
siguientes operaciones:
‡* ‡* ‡*
– Seleccione un ajuste que no sea "S" para el ajuste de entrada de
1 1 1
‡
– –
‡
– –
– Seleccione "OTHER" para el ajuste de salida de vídeo (véase página
‡* ‡* ‡*
2 2 2
Cables SCART
(no suministrados)
VCR
Grabadora DVD o reproductor DVD
Las señales que entran por el terminal SCART no se pueden
generar a través del mismo terminal SCART.
Las señales para la función T-V LINK siempre pasan a través
de esta receptor.
vídeo (véase página 21) para transmitir señales de vídeo compuesto
o RGB a este receptor.
34) cuando desee transmitir señales S-vídeo desde un componente
de reproducción a este receptor.
Televisor
