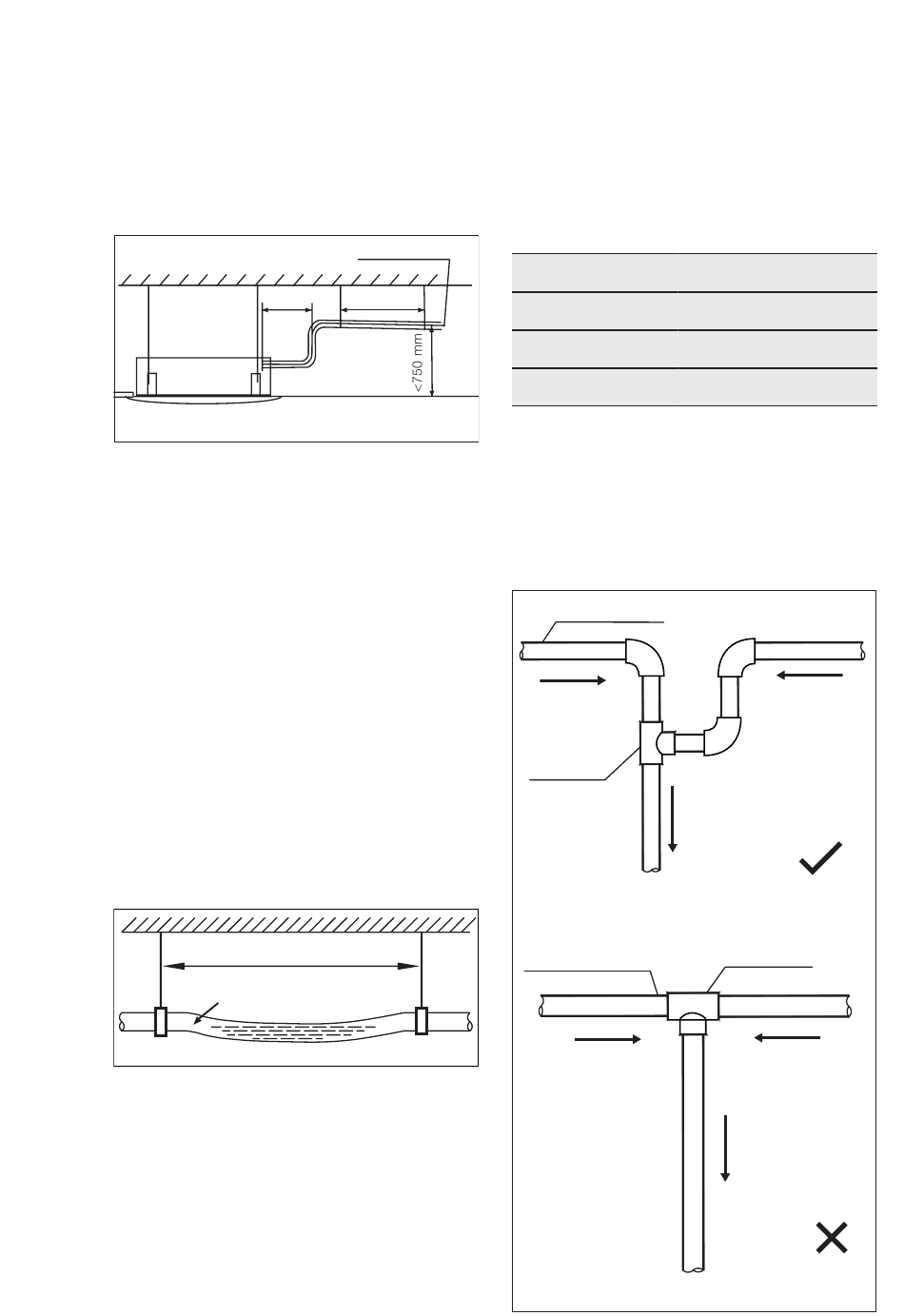

3.7 Scarico della pompa dell'acqua
L'altezza massima di sollevamento è di
750 mm.
Fig. 24
<200mm
<200 mm
3.8 Installazione del tubo di scarico
1. Principio di installazione
• Garantire una pendenza del tubo di
scarico di almeno 1/100.
• Adottare il diametro corretto del tubo
• Predisporre nelle vicinanze uno scarico
dell'acqua di condensa.
• Prima di installare la tubazione
dell'acqua di condensa, determinare
il relativo percorso e la pendenza per
evitare l'intersezione con altre tubazioni
e garantire che la pendenza sia dritta.
• In generale, la distanza del supporto del
tubo orizzontale e verticale del tubo di
scarico è rispettivamente 1 m~1,5 m e
1,5 m~2,0 m.
Fig. 25
Distanza eccessiva
Cuscino gas
2.
Selezione della tubazione di scarico
• Il diametro della tubazione di scarico
non deve essere inferiore a quello del
tubo di scarico dell'unità interna.
Sporgenza oltre 1/50
1-1.5M
1-1,5 M
Fermaglio tubo
pompa (raccordi)
• Per scegliere la tubazione adeguata,
è necessario considerare la portata
dell'acqua e la pendenza della
tubazione di scarico; la portata
dell'acqua è determinata dalla capacità
dell'unità interna.
Capacità (Btu/h)
9000
12000
18000
• In base alla tabella riportata in precedenza,
calcolare la portata totale dell'acqua per
selezione del tubo di confluenza.
• La disposizione del tubo orizzontale
deve evitare il flusso di ritorno o il flusso
inappropriato (Fig. 26):
Fig. 26
Tubazione di scarico
Flusso di acqua
Raccordo a T
di scarico
Flusso di acqua
Tubazione di scarico
Flusso di acqua
ITALIANO 127
Portata dell'acqua (l/h)
2
2,4
4
Flusso di acqua
Raccordo a T di scarico
Flusso di acqua
Flusso di acqua
