Entradas de tensión
4.1
La estructura del bloque de las entradas de tensión se muestra en la Fig. 14. Tres entradas de
fase L1, L2, L3 tienen una línea de referencia común, que es
el cable N (neutro). Esta configuración de entradas reduce el
número de cables necesarios para conectar el analizador en la
más amplia opción hasta cuatro. Esta figura también muestra
que el circuito de alimentación del analizador es independiente
de los circuitos de medición.
La fuente de alimentación tiene el rango nominal de tensiones
de entrada entre 100...415 V AC y tiene los terminales
separados.
El analizador tiene un rango de tensión, con la tensión de
cresta de 1150 V (sin corte).
4.2
Entradas de corriente
El
analizador
independientes con los mismos parámetros. Para cada una de
ellas se pueden conectar las pinzas rígidas de corriente (CT)
con salida de tensión de 1 V como estándar o las pinzas
flexibles F-1(A), F-2(A) y F-3(A).
Una situación típica es el uso de las pinzas flexibles con un integrador electrónico incluido. Sin
embargo, este analizador PQM-700 permite la conexión directa a la entrada del canal de corriente
de la misma bobina de Rogowski, la integración de la señal se realiza de forma digital.
4.2.1 Integrador digital
En el analizador PQM-700 se aplicó la solución con la integración digital de la señal que viene
directamente de la bobina de Rogowski. Este enfoque permite eliminar los problemas relacionados
con los integradores analógicos necesarios para asegurar la precisión declarada a largo plazo y en
el entorno de medición difícil. Los integradores analógicos también deben incluir los sistemas de
protección contra la saturación de la salida en presencia de la tensión continua en la entrada.
El integrador ideal tiene un amplificador infinito para las señales continuas que baja con una
velocidad de frecuencia de 20 dB/década. El desplazamiento de fase es constante en todo el rango
de frecuencia y es de -90°.
En teoría, el amplificador infinito para la señal continua que aparece en la entrada del integrador
causa la saturación de su salida cerca de la tensión de alimentación e impide su funcionamiento.
En sistemas prácticos se introduce una solución para limitar el amplificador para DC hasta un valor
fijo, además periódicamente pone a cero las salidas. También hay técnicas de eliminación activa
de tensión continua que la mide y de nuevo la pone en la entrada pero con el signo opuesto por lo
que se anula eficazmente. En inglés se usa el término "leaky integrator" que significa el integrator
con fuga. "Leaky integrator" es simplemente un integrador con el condensador de resistencia de
alto valor. Tal sistema es entonces el mismo que el filtro de paso bajo con una frecuencia de paso
muy baja.
La aplicación digital del integrador asegura unos parámetros excelentes durante largo período,
todo el procedimiento se lleva a cabo por medio de cálculos, no hay efectos del envejecimiento de
los elementos, etc. Sin embargo, igual que la versión analógica aquí también puede aparecer el
problema de saturación y sin ninguna prevención puede hacer inútil la integración digital. Se deben
tener en cuenta tanto los amplificadores de entrada como el convertidor analógico-digital tienen un
compensador finito y no deseable, que debe ser eliminado antes del proceso de integración. El
software del analizador PQM-700 incluye un filtro digital cuya tarea consiste en eliminar por
completo la componente continua de tensión. La señal filtrada se somete a la integración digital.
La característica de fase resultante tiene unas propiedades excelentes y el desplazamiento de fase
26
tiene
cuatro
entradas
de
corriente

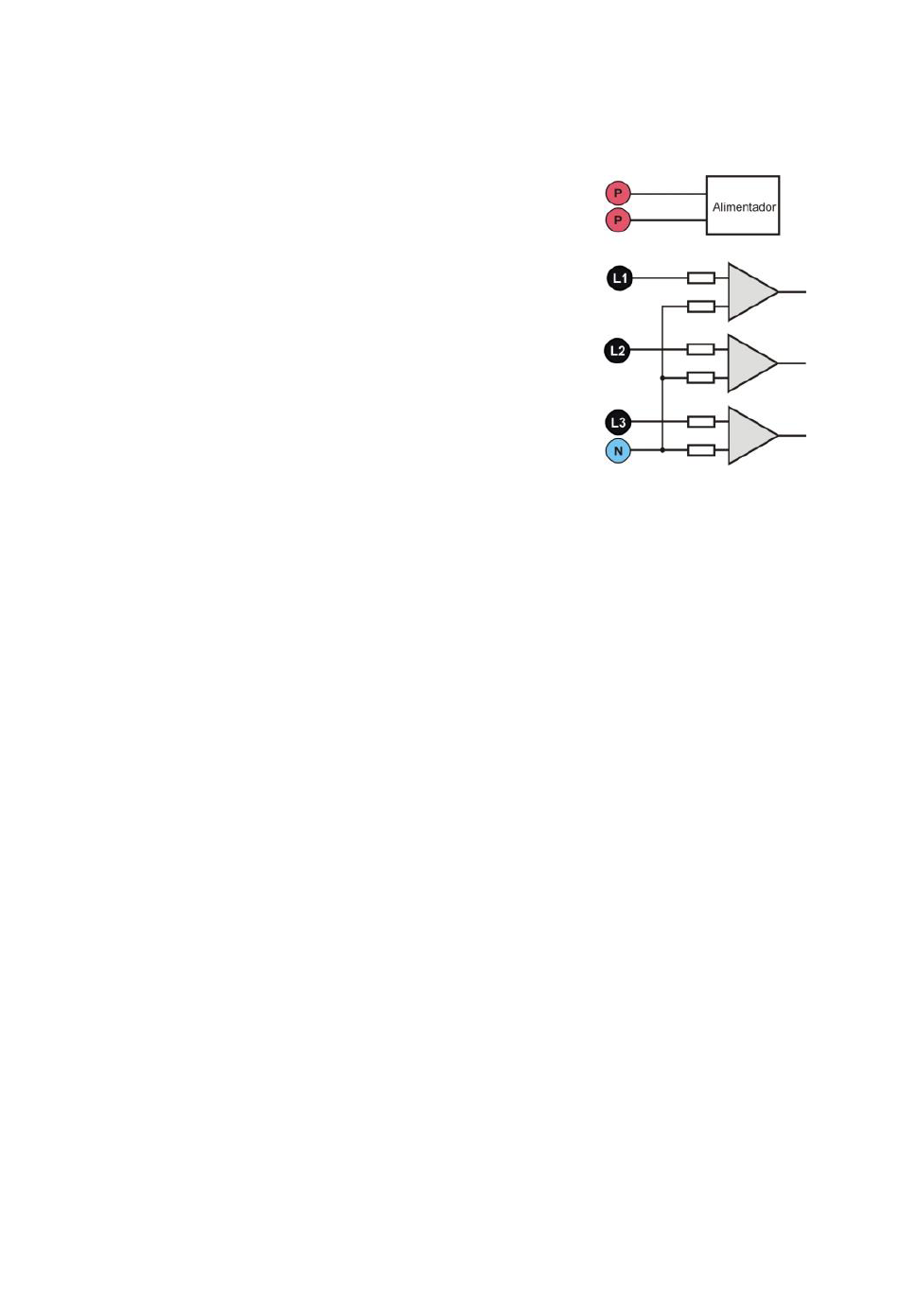

Fig. 14. Entradas de
tensión y alimentador
