Verificación De Los Sujetadores Del Puntón Puntiagudo - MacDon FLEX-FLOAT TECHNOLOGY FlexDraper FD1 Serie Manual Del Operador

IMPORTANTE:
Los cuatro primeros puntones exteriores (B) en los lados de
mando de la plataforma NO tienen placas de revestimiento.
Asegúrese de que se instalen puntones de reemplazo
adecuados en estas ubicaciones.
5. Coloque el nuevo puntón (A), el sujetador (C) y la placa de
desgaste de plástico (si corresponde) en la barra de corte.
Asegure con dos tuercas (B) y pernos, pero NO ajuste.
6. Verifique y ajuste la holgura entre los sujetadores y la
cuchilla. Para obtener instrucciones, consulte
de los sujetadores del puntón puntiagudo, página 500
Ajuste de los sujetadores con puntones puntiagudos, página
501.
Verificación de los sujetadores del puntón puntiagudo
Este procedimiento es para medir la holgura entre los sujetadores y las secciones de cuchilla en plataformas con
protectores puntiagudos.
ADVERTENCIA
Para evitar lesiones corporales o la muerte por el arranque inesperado de la máquina, siempre detenga el motor y quite
la llave antes de hacer ajustes en la máquina.
1. Apague el motor y retire la llave del arranque.
215410
MANTENIMIENTO Y SERVICIO

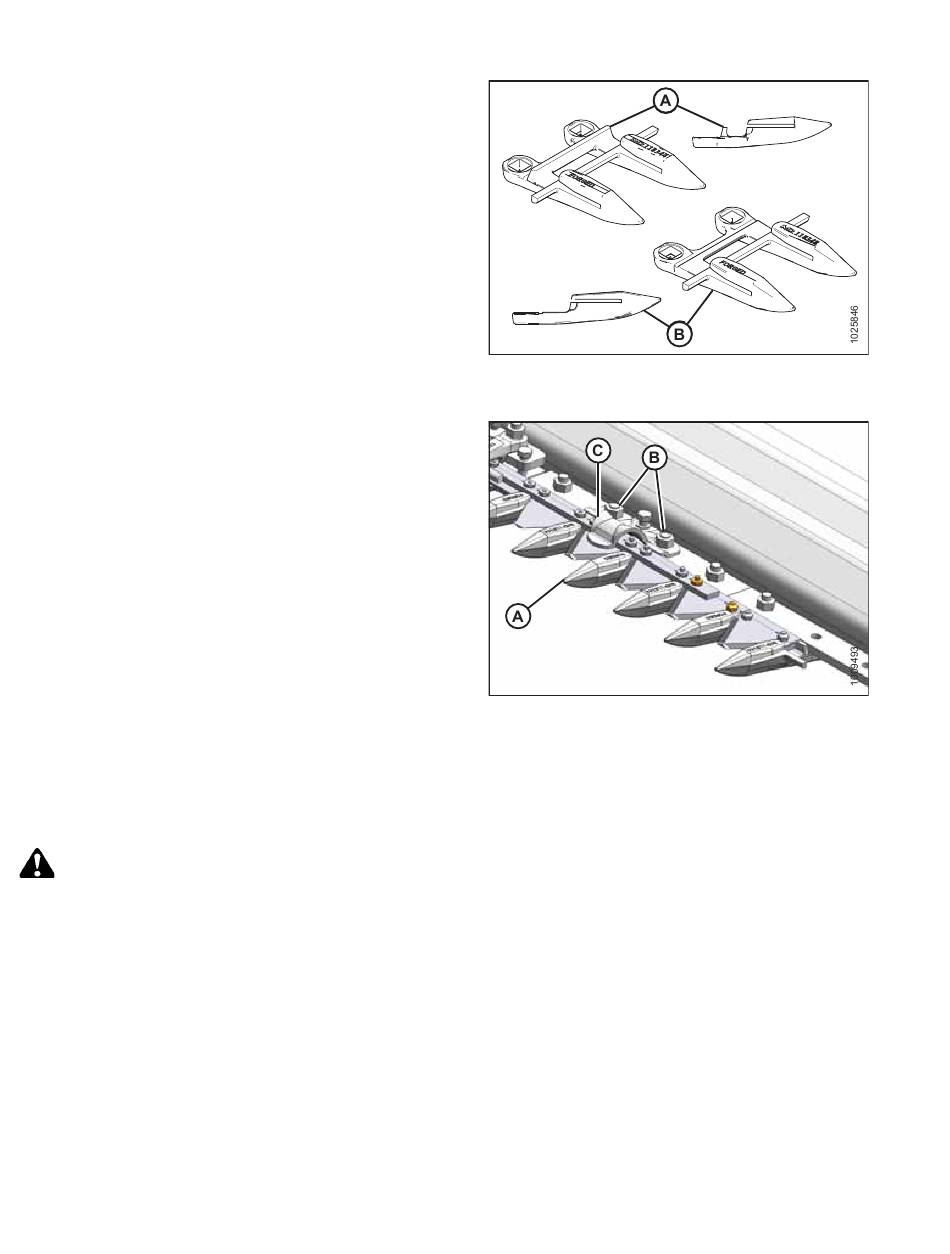

Figura 5.113: Puntones puntiagudos
A: estándar
Verificación
o
Figura 5.114: Puntones puntiagudos
500
B: lado del mando
Revisión B
