2. Golpee manualmente la cuchilla para ubicar la sección (A)
debajo del sujetador (B).
3. En ubicaciones de protector, empuje la sección de la
cuchilla (A) contra el protector (C) y mida la holgura entre
el sujetador (B) y la sección de la cuchilla (A) con un
calibrador de espesor. La holgura debe ser de 0,1-0,6 mm
(0,004-0,024 pulg.).
4. Si es necesario, consulte
puntones puntiagudos, página
Cuchilla doble:
5. Golpee manualmente la cuchilla para ubicar las
secciones (A) y (C) debajo del sujetador central (B).
6. Mida la separación entre las secciones de la cuchilla (A)
y (B) con un calibrador de bujías. Las separaciones deben
ser las siguientes:
• En la punta (E) del sujetador: 0,1-0,4 mm
(0,004-0,016 pulgadas)
• En la parte posterior (F) del sujetador: 0,1-1,0 mm
(0,004-0,040 pulgadas)
7. Si es necesario, consulte
puntiagudo central de cuchilla doble, página

Ajuste de los sujetadores con puntones puntiagudos

ADVERTENCIA
Para evitar lesiones corporales o la muerte por el arranque inesperado de la máquina, siempre detenga el motor y quite
la llave antes de hacer ajustes en la máquina.
1. Apague el motor y retire la llave del arranque.
215410
MANTENIMIENTO Y SERVICIO
Ajuste de los sujetadores con
501.
Ajuste del sujetador en el puntón
503.

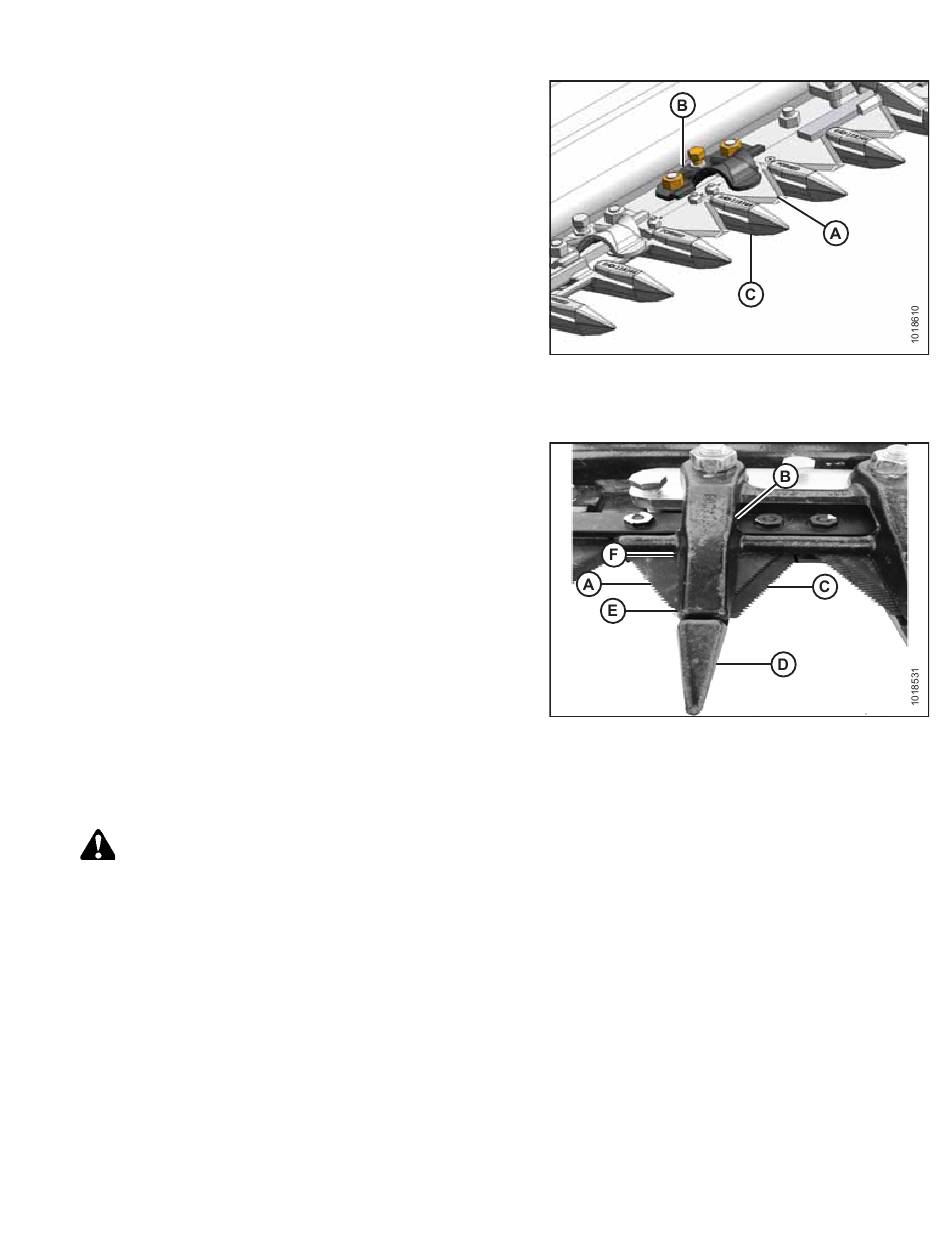

Figura 5.115: Sujetador del protector puntiagudo
Figura 5.116: Sujetador del protector central de
cuchilla doble
