Instalación del rodillo tensor de la lona de alimentación de la plataforma
1. Coloque el eje de mangueta en el rodillo tensor del
brazo delantero (B) en la plataforma.
2. Empuje el rodillo para desviar ligeramente el brazo
delantero de modo que el eje de mangueta en la parte
trasera del rodillo pueda deslizarse hacia el brazo
trasero (C).
3. Instale tornillos (A) con arandelas y ajústelos a 93 Nm
(70 libra pie).
4. Envuelva la lona sobre el rodillo tensor, cierre la lona y
configure la tensión. Para obtener instrucciones, consulte
5.12.2 Instalación de las lonas laterales, página
5. Opere la máquina y verifique que la lona esté alineada
correctamente. Ajuste la alineación de la lona si es
necesario. Para obtener instrucciones, consulte
Ajuste de la alineación de la lona lateral, página

Rodillo de mando de la lona

Extracción del rodillo de mando de la lona lateral
PELIGRO
Para evitar lesiones corporales o la muerte por el arranque inesperado o la caída de una máquina elevada, siempre
detenga el motor y quite la llave antes de retirarse del asiento del operario, y siempre enganche las trabas de seguridad
antes de colocarse debajo de la máquina por cualquier motivo.
PELIGRO
Nunca encienda o mueva la máquina hasta asegurarse de que los transeúntes se hayan retirado completamente del
área.
1. Encienda el motor.
2. Si el conector de la lona no está visible, active la plataforma hasta que se pueda acceder al conector (de preferencia
cerca del extremo externo de la plataforma).
3. Levante el molinete por completo.
4. Levante la plataforma completamente.
5. Apague el motor y retire la llave del arranque.
6. Enganche las trabas de seguridad del molinete. Para obtener instrucciones, consulte
seguridad del molinete, página
7. Enganche las trabas de seguridad de la plataforma.
215410
MANTENIMIENTO Y SERVICIO
541.
5.12.4
546.
35.
554

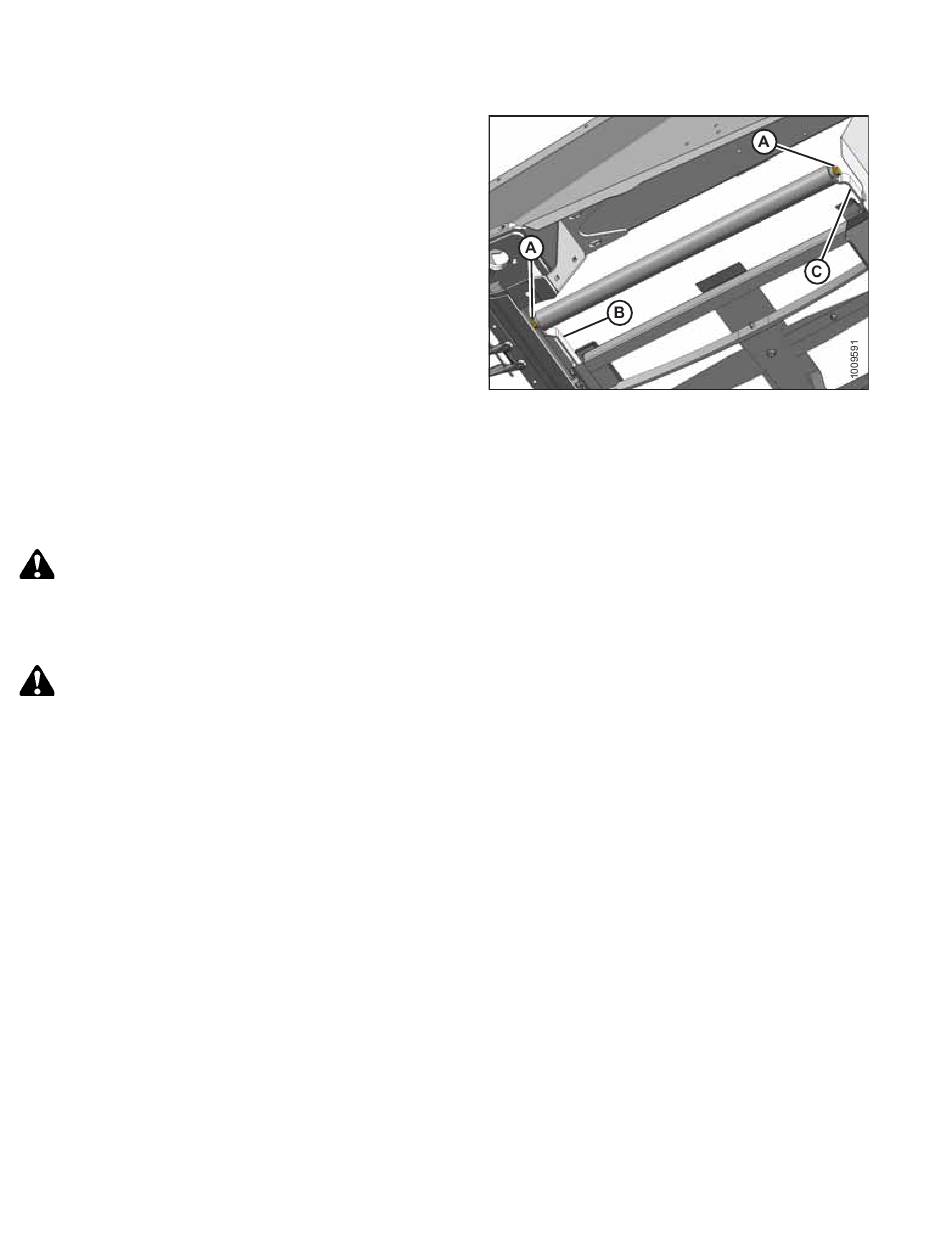

Figura 5.223: Rodillo tensor
Enganche de las trabas de
Revisión B
