4. Quite los cuatro pernos (A) que sujetan el tubo del
molinete a la brida de la cruceta (B), y mueva el molinete
hacia los lados.
5. Quite los seis pernos (A) que conectan la brida de la cruceta
(B) al piñón accionado.
6. Quite la cruceta.
NOTA:
Puede ser necesario mover el molinete derecho hacia los
lados para que la cruceta se aleje del tubo.
Instalación de la cruceta del molinete doble
1. Coloque la brida de la cruceta (B) en el piñón accionado (C),
como se muestra.
2. Aplique un fijador de roscas de resistencia media (Loctite
243 o equivalente) e instale seis pernos (A) y
ajústelos a mano. NO ajuste los pernos.
NOTA:
Solo cuatro pernos (A) se muestran en la ilustración a la
derecha.
NOTA:
Puede ser necesario mover el molinete derecho hacia los
lados para que la cruceta se aleje del tubo del molinete.
215410
MANTENIMIENTO Y SERVICIO

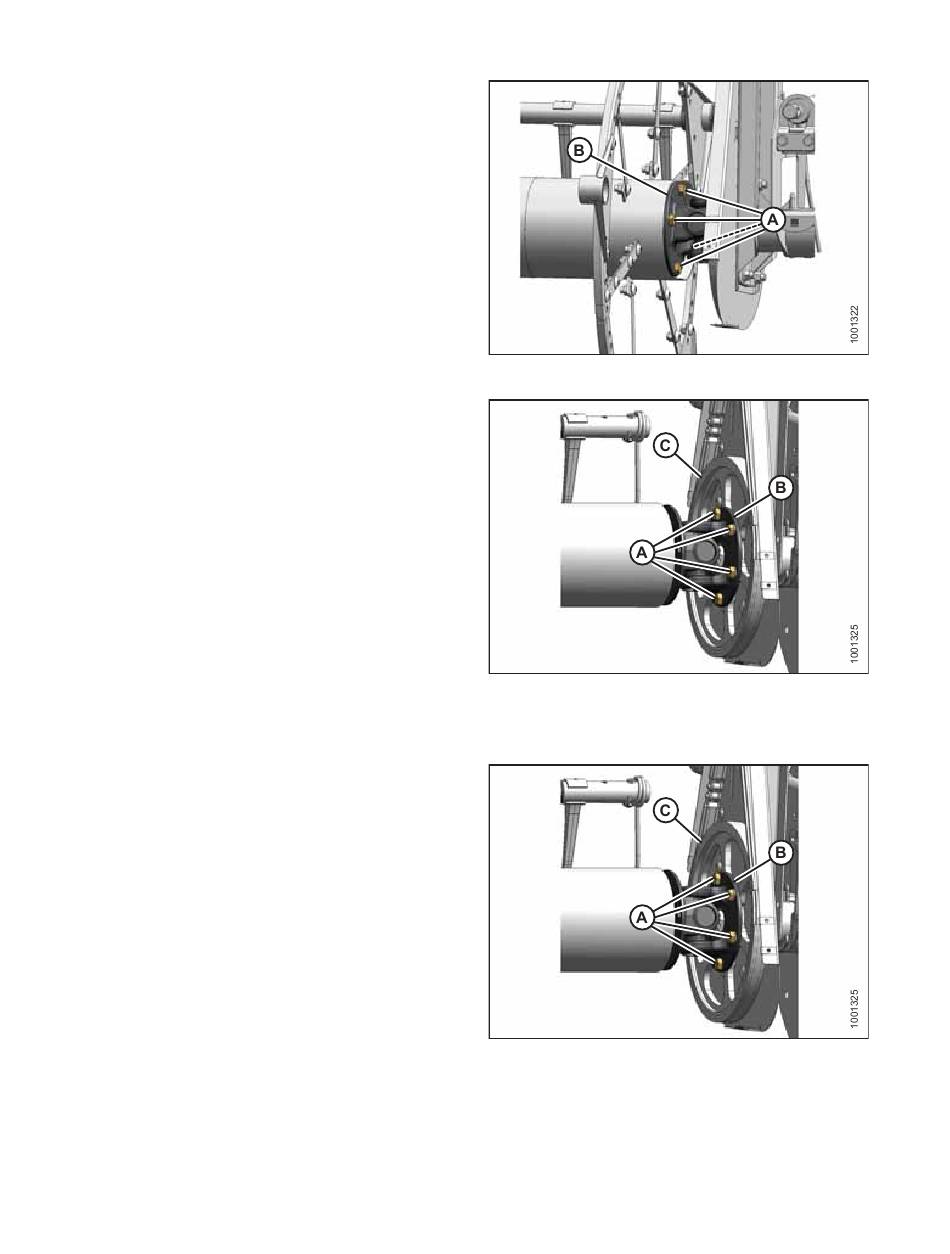

Figura 5.309: Cruceta
Figura 5.310: Cruceta
®
Figura 5.311: Cruceta
