Varytec Hero Wash 300 FC Manual De Instrucciones

Ocultar thumbs
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual

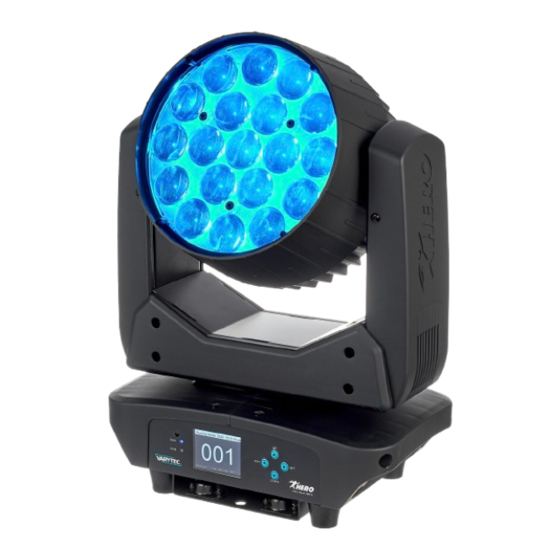

Hero Wash 300 FC
cabeza móvil

Publicidad

Tabla de contenido
loading

Manuales relacionados para Varytec Hero Wash 300 FC

Resumen de contenidos para Varytec Hero Wash 300 FC

  • Página 1 Hero Wash 300 FC cabeza móvil...
  • Página 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Alemania Teléfono: +49 (0) 9546 9223-0 Correo electrónico: info@thomann.de Internet: www.thomann.de 14.05.2021, ID: 477542...

  • Página 3: Tabla De Contenido

    7.8 Funciones en modo DMX de 15 canales.............. 29 7.9 Funciones en modo DMX de 26 canales.............. 32 7.10 Macros de color......................35 Datos técnicos........................36 Cables y conectores......................37 Eliminación de fallos......................38 Limpieza........................... 39 Protección del medio ambiente..................40 Hero Wash 300 FC cabeza móvil...
  • Página 4 Hero Wash 300 FC cabeza móvil...

  • Página 5: Información General

    En el presente manual de usuario, se utilizan las siguientes convenciones tipográ‐ ficas: Rótulos Los rótulos que se encuentran en el producto se identifican en el correspondiente manual con letras en cursiva y entre corchetes. Ejemplo: regulador de [VOLUME], tecla [Mono]. Hero Wash 300 FC cabeza móvil...

  • Página 6: Símbolos Y Palabras De Advertencia

    Esta combinación de símbolo y palabra de advertencia indica una situación de peligro potencial que, si no se evita, puede provocar daños materiales y ambientales. Señal de advertencia Clase de peligro Riesgo eléctrico. Radiaciones ópticas peligrosas. Cargas suspendidas. Peligro en general. Hero Wash 300 FC cabeza móvil...

  • Página 7: Instrucciones De Seguridad

    Nunca mire directamente a la luz. ¡ADVERTENCIA! Riesgo de un ataque epiléptico Los destellos de luz (efecto estroboscópico) pueden provocar ataques epilépticos en personas susceptibles. Las personas sensi‐ bles deben evitar mirar a la luz intermitente. Hero Wash 300 FC cabeza móvil...
  • Página 8 ¡AVISO! Posibles daños por uso de un fusible incorrecto El uso de fusibles de un otro tipo puede causar daños graves en el equipo. ¡Existe peligro de incendio! Utilice únicamente fusibles del mismo tipo. Hero Wash 300 FC cabeza móvil...

  • Página 9: Características Técnicas

    útil. Este efecto aumenta con temperatura de funcionamiento superior. Puede pro‐ longar la vida útil de las lámparas con una circulación de aire suficientemente y fun‐ cionando los LED con un brillo más bajo. Hero Wash 300 FC cabeza móvil...

  • Página 10: Montaje

    Posibles fallos en la transmisión de datos Para asegurar el correcto funcionamiento, utilice cables DMX especiales. No utilice cables de micrófono normales. Nunca conecte la entrada o salida DMX con equipos de audio tales como mezcladoras o amplificadores. Hero Wash 300 FC cabeza móvil...
  • Página 11 C, etc.). Los cables de seguridad se pasan a través de los ojales de seguridad (B) en la parte inferior de la carcasa. Este equipo no se puede conectar con un dimmer. Hero Wash 300 FC cabeza móvil...

  • Página 12: Puesta En Funcionamiento

    Conecte la salida DMX del equipo Master con la entrada DMX del primer equipo Slave. A continuación, conecte la salida DMX del primer equipo Slave con la entrada DMX del segundo equipo Slave, etc. Hero Wash 300 FC cabeza móvil...

  • Página 13: Conexiones Y Elementos De Mando

    & PUSH PUSH DOWN 100-240V~50/ 60Hz max. 16A Hero Wash 300 FC Load: 260W ) * + , - . / 1 [DMX] LED se ilumina cuando el equipo está conectado a un controlador DMX. 2 [RUN] LED se ilumina en el momento de encender el equipo.
  • Página 14 Conexiones y elementos de mando 12 Portafusibles 13 [Power In] Terminal de entrada (Power Twist) para la alimentación 14 [Power Out] Terminal de salida (Power Twist) con mecanismo de cierre para la alimentación de un equipo conectado Hero Wash 300 FC cabeza móvil...

  • Página 15: Manejo

    Para volver a conectarlo, solo tiene que pulsar brevemente [ESC], [SET], [UP] o [DOWN]. Esta función se activa/desactiva en el menú "Setting" . El equipo memoriza todos los ajustes anteriormente válidos aunque desconecte la alimentación de tensión. Hero Wash 300 FC cabeza móvil...

  • Página 16: Modos De Servicio

    [SET]. El equipo ofrece los siguientes modos DMX: Nivel de menú 2 Descripción "DMX 11CH Mode" Modo de 11 canales "DMX 15CH Mode" Modo de 15 canales "DMX 26CH Mode" Modo de 26 canales Hero Wash 300 FC cabeza móvil...
  • Página 17 Para utilizar un equipo como Master, seleccione un programa automático, active el control al ritmo de la música o el control manual. Conecte los equipos Slave en la salida DMX del equipo Master y seleccione el modo DMX. Hero Wash 300 FC cabeza móvil...

  • Página 18: Descripción

    Ajusta la intensidad de blanco segmento 2 (0 a 100%). "Red 3" "000…255" Ajusta la intensidad de rojo seg‐ mento 3 (0 a 100%). "Green 3" "000…255" Ajusta la intensidad de verde segmento 3 (0 a 100%). Hero Wash 300 FC cabeza móvil...
  • Página 19 Ajusta la intensidad de azul seg‐ mento 3 (0 a 100%). "White 3" "000…255" Ajusta la intensidad de blanco segmento 3 (0 a 100%). "ColorMacro" "0…46" Macros de color 1 a 46 Segmentos ajustables 3 3 3 Hero Wash 300 FC cabeza móvil...

  • Página 20: Ajustes

    Si falla en control DMX, se mantiene el último ajuste. "Blackout" Si falla en control DMX, el equipo se oscurece. "Auto Mode" Si falla en control DMX, el modo de "Programas automá‐ ticas" se activa. Hero Wash 300 FC cabeza móvil...
  • Página 21 Oscurecimiento del equipo "No" Oscurecimiento desactivado "If XY run" Oscurecimiento durante movi‐ mientos de inclinación y rota‐ ción "PWM" Modulación de anchura del pulso "650Hz" 650 Hz "1530Hz" 1530 Hz "3600Hz" 3600 Hz "12KHz" 12 kHz Hero Wash 300 FC cabeza móvil...
  • Página 22 Inicia un reset del motor. Motor" "NO" No inicia un reset del motor. "Factory "YES" El equipo vuelve a los ajustes Reset" de fábrica. "NO" No se han restablecido los ajustes de fábrica del equipo. Hero Wash 300 FC cabeza móvil...
  • Página 23 "Green" "000…255" Establece la intensidad inicial de verde. "Blue" "000…255" Establece la intensidad inicial de azul. "White" "000…255" Establece la intensidad inicial de blanco. "Zoom" "–128…127" Establece el ajuste inicial del agrupamiento de luces. Hero Wash 300 FC cabeza móvil...

  • Página 24: Informaciones De Sistema

    Muestra el modo de funcionamiento actual. "Temperature Head" Muestra la temperatura actual de la cabeza del foco. "Temperature Base" Muestra la temperatura actual de la base. "Versión de software" Muestra la versión de software actual. Hero Wash 300 FC cabeza móvil...

  • Página 25: Sinopsis De Los Menús

    Exponential Home Position Logarithmic Password Autolock S-Curve Ending point Fan Mode Blue Test –128 Automatic Reset Motor Silent TILT White Blackout –128 Factory Reset If XY run Zoom 650Hz –128 1530Hz 3600Hz 12KHz 25KHz Hero Wash 300 FC cabeza móvil...

  • Página 26: Funciones En Modo Dmx De 11 Canales

    Patrón dinámico de segmento 11 151…165 Patrón dinámico de segmento 12 166…180 Patrón dinámico de segmento 13 181…195 Patrón dinámico de segmento 14 196…210 Patrón dinámico de segmento 15 211…225 Patrón dinámico de segmento 16 Hero Wash 300 FC cabeza móvil...
  • Página 27 Programa automático pan-tilt 1 021…030 Programa automático pan-tilt 2 031…040 Programa automático pan-tilt 3 041…050 Programa automático pan-tilt 4 051…060 Programa automático pan-tilt 5 061…070 Programa automático pan-tilt 6 071…080 Programa automático pan-tilt 7 Hero Wash 300 FC cabeza móvil...
  • Página 28 Manejo Canal Valor Función 081…090 Programa automático pan-tilt 8 091…230 Control al ritmo de la música pan y tilt 231…240 Resetear, transmitiendo el valor durante al menos 3 segundos. 241…255 Sin función Hero Wash 300 FC cabeza móvil...

  • Página 29: Funciones En Modo Dmx De 15 Canales

    Patrón estático de segmento 5 056…065 Patrón estático de segmento 6 066…075 Sin función 076…090 Patrón dinámico de segmento 7 091…105 Patrón dinámico de segmento 8 106…120 Patrón dinámico de segmento 9 121…135 Patrón dinámico de segmento 10 Hero Wash 300 FC cabeza móvil...
  • Página 30 Programa automático pan-tilt 4 051…060 Programa automático pan-tilt 5 061…070 Programa automático pan-tilt 6 071…080 Programa automático pan-tilt 7 081…090 Programa automático pan-tilt 8 091…230 Control al ritmo de la música pan y tilt Hero Wash 300 FC cabeza móvil...
  • Página 31 Manejo Canal Valor Función 231…240 Resetear, transmitiendo el valor durante al menos 3 segundos. 241…255 Sin función Hero Wash 300 FC cabeza móvil...

  • Página 32: Funciones En Modo Dmx De 26 Canales

    010…255 Temperatura de color blanco, 2800 K … 6800 K 000…010 Sin función 011…014 Macro de color 1 (ver Ä Capítulo 7.10 "Macros de color" en la página 35) 015…018 Macro de color 2 Hero Wash 300 FC cabeza móvil...
  • Página 33 Patrón dinámico de segmento 18 000…127 Transición sin superposición de los patrones dinámicos (canal 23), acelerando 128…255 Transición con superposición de los patrones dinámicos (canal 23), acelerando Programa automático de zoom, decelerando, 1 (rápido)…8 (lento) 000…009 Sin función Hero Wash 300 FC cabeza móvil...
  • Página 34 Programa automático pan-tilt 6 071…080 Programa automático pan-tilt 7 081…090 Programa automático pan-tilt 8 091…230 Control al ritmo de la música pan y tilt 231…240 Resetear, transmitiendo el valor durante al menos 3 segundos. 241…255 Sin función Hero Wash 300 FC cabeza móvil...

  • Página 35: Macros De Color

    255/210/0/0 255/0/220/0 255/255/0/0 255/0/170/0 200/255/0/0 255/0/95/0 160/255/0/0 255/0/70/0 110/255/0/0 0/0/40/0 70/255/0/0 255/0/20/0 0/255/0/0 255/0/7/0 0/255/10/0 0/0/0/255 0/255/25/0 255/0/0/255 0/255/45/0 125/0/0/255 0/255/70/0 0/255/0/255 0/255/120/0 0/120/0/255 0/255/255/0 0/0/255/255 0/180/255/0 0/0/100/255 0/70/255/0 0/0/50/255 0/0/255/0 198/145/15/0 20/0/255/0 198/145/17/255 Hero Wash 300 FC cabeza móvil...

  • Página 36: Datos Técnicos

    310 mm × 390 mm × 208 mm Peso 10 kg Condiciones Rango de tempera‐ 0 °C…40 °C ambientales tura Humedad relativa 20 %…80 % (sin condensación) Más información Tipo Wash Zoom motorizado Sí Hero Wash 300 FC cabeza móvil...

  • Página 37: Cables Y Conectores

    La ilustración y la tabla muestran la asignación de los pins de un aco‐ plador adecuado. Asignación masa, apantallamiento señal invertido (DMX–, „Cold“) señal (DMX+, "Hot") libre / segunda conexión (DMX–) libre / segunda conexión (DMX–) Hero Wash 300 FC cabeza móvil...

  • Página 38: Eliminación De Fallos

    En tal caso, se pueden producir interferencias y hasta dañar los circuitos de maniobra DMX. Si no se puede resolver un fallo de la manera aquí descrita, contacte con nuestro ser‐ vicio técnico, ver www.thomann.de. Hero Wash 300 FC cabeza móvil...

  • Página 39: Limpieza

    Utilice exclusiva‐ mente los agentes limpiadores de pH neutro, sin disolvente y no abrasivo. Limpie el equipo con un paño ligeramente humedecido que no deje pelusas. Hero Wash 300 FC cabeza móvil...

  • Página 40: Protección Del Medio Ambiente

    Entregue el producto y sus componentes en un centro de reciclaje autorizado. Res‐ pete todas las normas y reglamentaciones aplicables del país de que se trate. En caso de dudas, contacte con las autoridades responsables. Hero Wash 300 FC cabeza móvil...
  • Página 41 Notas Hero Wash 300 FC cabeza móvil...
  • Página 42 Notas Hero Wash 300 FC cabeza móvil...
  • Página 44 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
