3.3
Ajuste de la altura de la barra de tracción hidráulica
3-4
1.
Libere la presión del pistón hidráulico.
2.
Afloje el perno de seguridad del pistón hidráulico.
3.
Extraiga los dos pasadores de seguridad del pasador central.
4.
Extraiga el pasador central de la tuerca de manga.
5.
Retire la tuerca de manga de la abrazadera.
6.
Ajuste la tuerca de manga según sea necesario.
•
Gire la tuerca de manga en sentido horario para retraer el pistón
hidráulico.
•
Gire la tuerca de manga en sentido antihorario para extender el
pistón hidráulico.
7.
Asegúrese de que la distancia entre la parte superior del travesaño
frontal y el suelo sea de aproximadamente 1.300 mm y de que el pistón
hidráulico esté completamente retraído.
8.
Asegúrese de que la unidad de recogida en posición baja pueda seguir
con precisión las ondulaciones del campo.
9.
Coloque la tuerca de manga en el soporte.
10.
Coloque el pasador central en la tuerca de manga.
11.
Coloque los dos pasadores de seguridad en el pasador central.
12.
Apriete el perno de seguridad del pistón hidráulico.

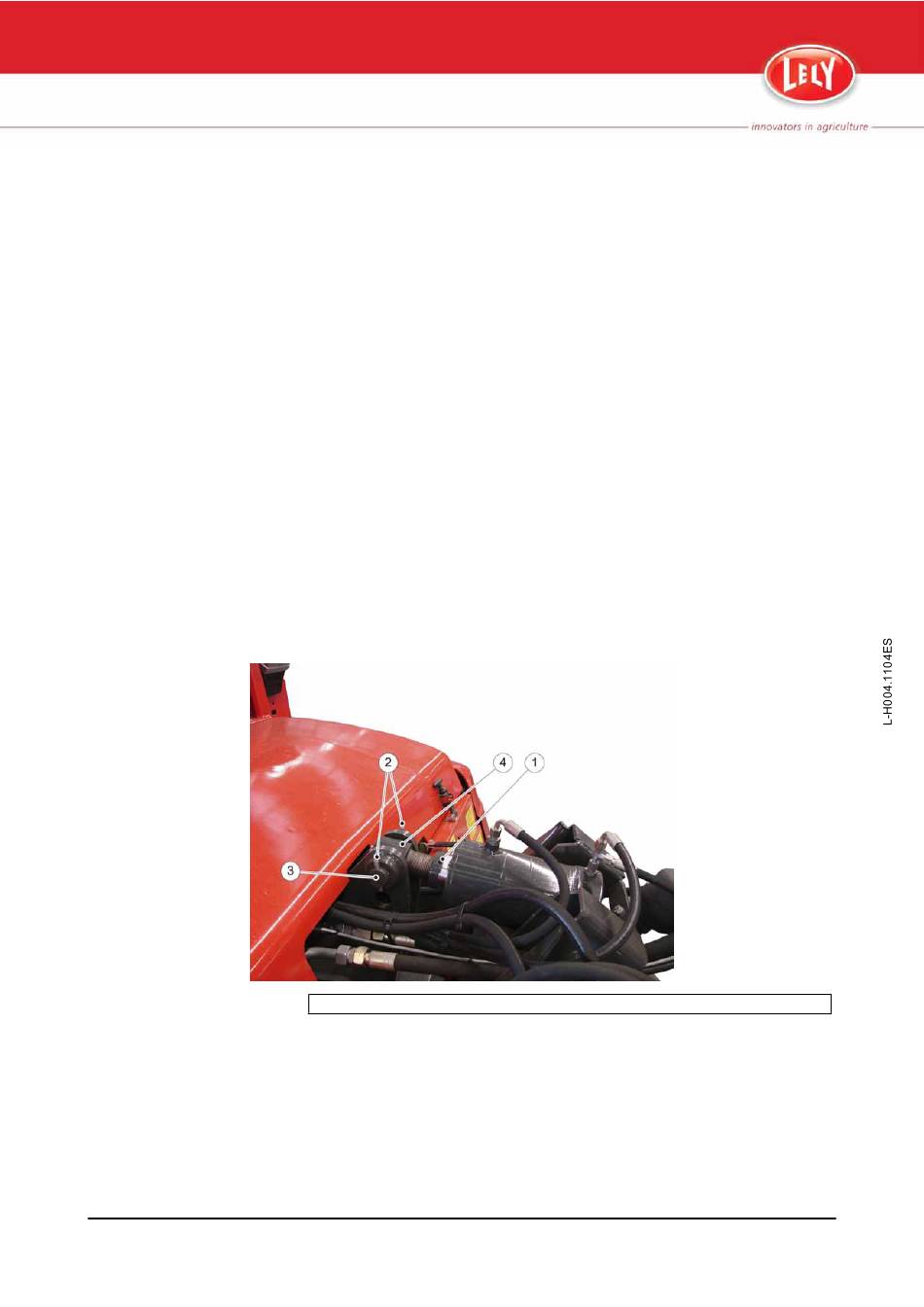

1. Perno de seguridad - 2. Pasador de seguridad - 3. Pasador central - 4. Tuerca de manga
Figure 13. Ajuste de la altura de la barra de tracción hidráulica
