Realización de mediciones de punto a
punto
El analizador puede tomar mediciones de resistencia y
corriente baja por medio de su función de punto a punto.
Para acceder al menú de punto a punto, pulse .
Utilice las teclas programables F1 a F3 para seleccionar
la función de medición.
Medición de resistencia
Para tomar una medición de resistencia:
1. Pulse la tecla programable Resistance (Resistencia)
del menú Point-To-Point (Punto a punto).
2. Introduzca los conductores de prueba en las tomas
roja (Ω/A) y negra.
3. Anule la resistencia de los conductores
cortocircuitando los conductores juntos y pulsando la
tecla programable con la etiqueta Zero (Conductores
a cero).
4. Coloque las sondas a través de la resistencia
desconocida y lea la medición en la pantalla del
analizador.
El analizador medirá resistencias de hasta 20.0 Ω. La
figura 13 muestra un ejemplo de la prueba de resistencia.
Realización de mediciones de punto a punto

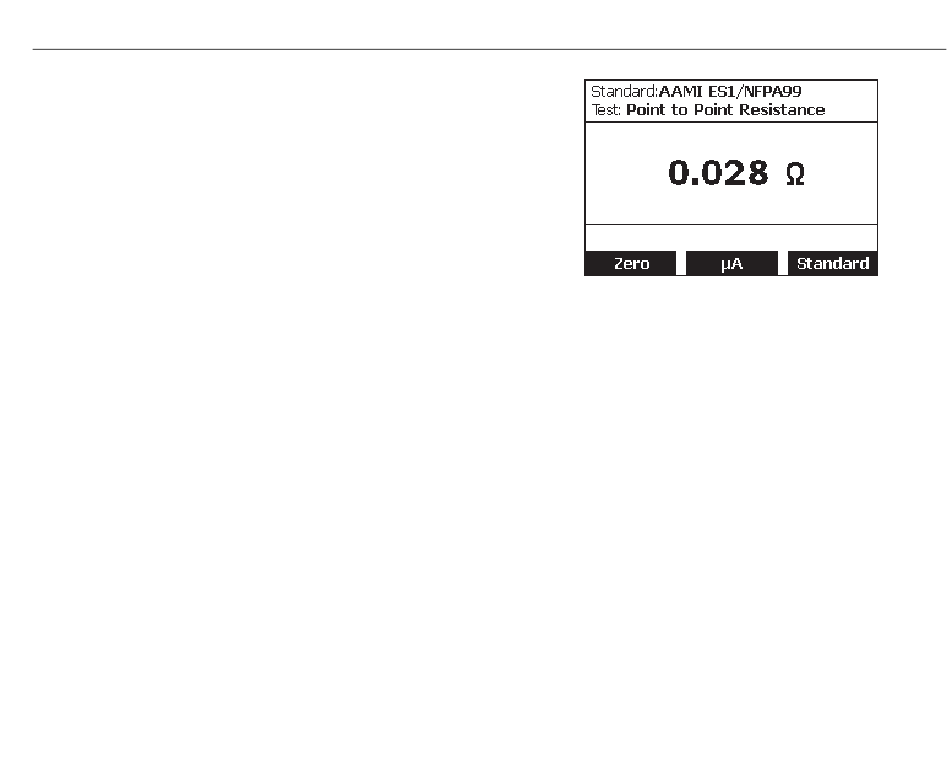

Figura 13. Prueba de resistencia de punto a punto
Medición de la corriente de fuga
El analizador puede tomar mediciones de verdadero valor
eficaz de hasta 2 mA. Para hacer una medición de
corriente:
1. Pulse la tecla programable Leakage (Fugas) desde el
menú Point-To-Point (Punto a punto).
2. Introduzca los conductores de prueba en las tomas
roja (Ω/A) y negra.
3. Coloque los conductores en los dos puntos por los
cuales puede fluir la corriente desconocida y lea la
medición en la pantalla del analizador.
Electrical Safety Analyzer
23
