Rebord profilé
du rail inférieur
vers l'extérieur
Calfater ici.
3. Positionner le rail inférieur
Positionner le rail inférieur sur la partie la plus plate du rebord de la douche. Le pied du rail doit
être tourné vers le bord extérieur du rebord de la douche.
IMPORTANT! Le rail inférieur doit être posé à plat sur le rebord de la douche. Si les angles du rebord
sont arrondis au niveau des parois latérales, il sera peut être nécessaire de limer les extrémités du rail.
S'assurer que le rail inférieur est placé de manière à ce qu'il soit à égale distance du bord avant du
rebord de la douche, à tous les points.
Marquer l'emplacement du rail inférieur avec un crayon mou.

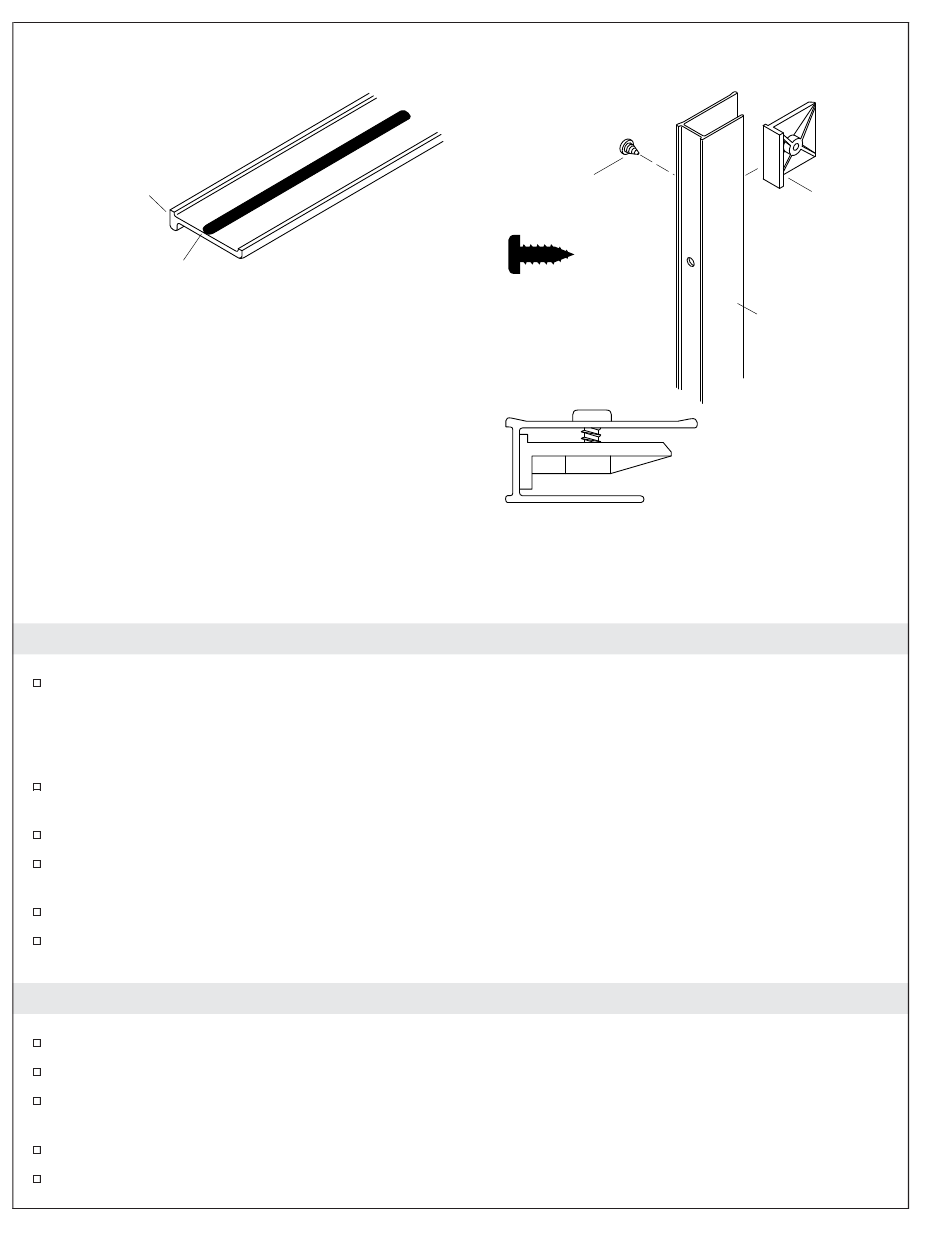

Retirer le rail inférieur et appliquer un boudin de mastic à la silicone sur le dessous du rail, comme
sur l'illustration.
Réinstaller le rail inférieur à l'emplacement marqué.
Fixer temporairement le rail inférieur sur le rebord avec du ruban-cache, en prenant soin de
maintenir le rail à la position souhaitée.
4. Installer les brides de réglage
Insérer la bride de réglage dans le montant de mur.
Aligner le trou se trouvant dans la bride de réglage sur le trou du montant de mur.
Fixer la bride de réglage sur le montant de mur avec une vis à tête cylindrique #8-18 x 1/2". Ne pas
serrer la vis.
Répéter avec les deux autres trous se trouvant dans le montant de mur.
Répéter les procédures avec le deuxième montant de mur.
Sterling
Vis à tête ronde
#8-18 x 1/2"
Installation correcte de
la pince de réglage
Français-5
Pince de
réglage
Montant du mur
(extérieur)
1034023-2-D
