Caballo de Hierro IH 2055 – IH
2013 Classic

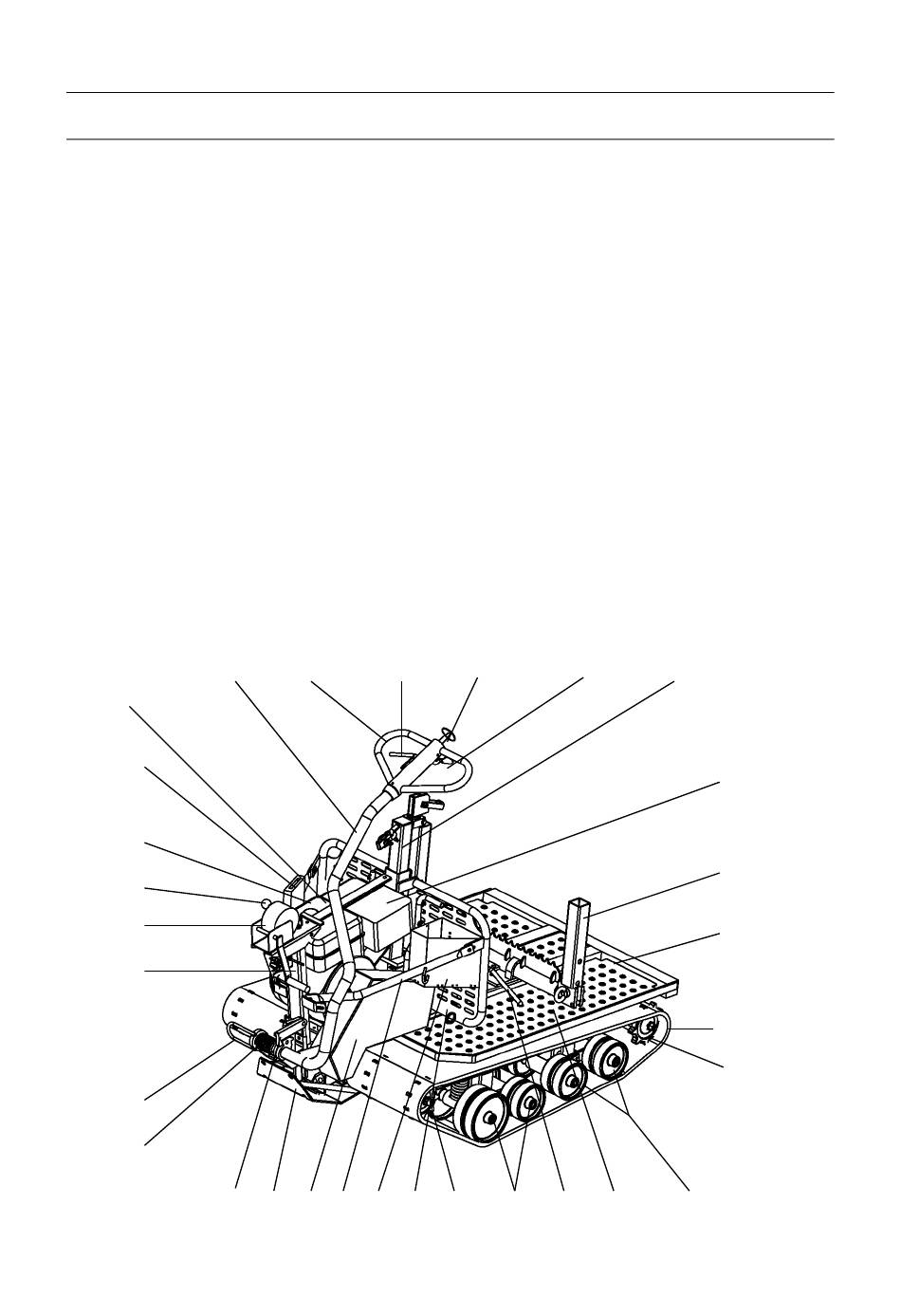

El Caballo de Hierro consta de las siguientes
piezas principales:
• El motor, la caja de engranajes y la transmisión
• El chasis
• Las orugas de accionamiento
• El brazo de dirección
Descripción:
1. El brazo de dirección
2. Manillar
3. Palanca de freno
4. Mando de parada
5. Acelerador
6. Cabrestante motorizado
7. Silenciador
8. Soporte de troncos
9. Chasis
10. Orugas
11. Rodamiento de la rueda tensora
12. Rueda de bogie trasero
13. Cubierta de orugas
1
30
29
28
27
26
25
24
23
22 21 20 19 18 17 16
Edición 31-3-2015
DESCRIPCION
14. Palanca del soporte de troncos
15. Rueda de bogie delantero
16. Rueda motriz
17. Caja de almacenamiento
18. Barra antivuelco
19. Tornillo para ajuste de altura
20. Protección de correa
21. Placa protectora
22. Tornillo de ajuste del brazo de dirección
23. Muelle regulador del brazo de dirección
24. Cubierta de cable
25. Bloqueo del diferencial
26. Cabrestante manual
27. Palanca de cambios
28. Depósito de combustible
29. Soporte de motosierra
30. Motor de gasolina
2
3
4
5
15
14
13
6
7
8
9
10
11
12
7
