FUSIÓN/SALIDA DEL PAPEL

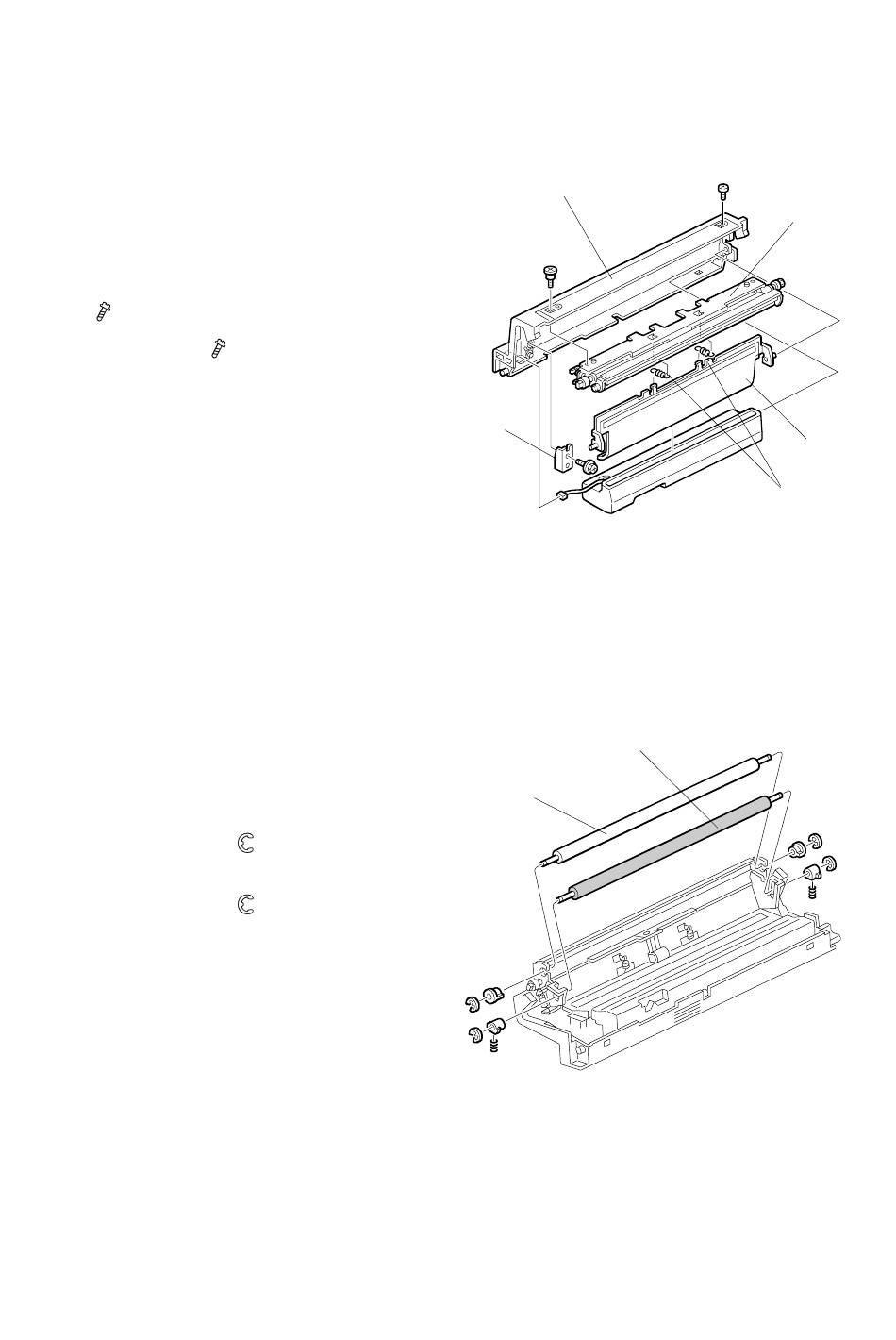

3.8.3 ALMOHADILLA DE SUMINISTRO DE ACEITE

PRECAUCIÓN: Vacíe el aceite de silicona de la unidad de suministro en un
recipiente antes de proceder a los pasos siguientes.
1. Unidad de suministro de aceite [A]
(☛ 3.8.2)
2. Muelles [B] ( x 2)
3. Conjunto del rodillo de limpieza [C]
( x 1, tornillo de cabeza plana x 1)
4. Soporte [D] (
5. Deslice la almohadilla [E] y extráigala.
NOTA: Si no puede poner los resortes en
su sitio, retire el rodillo de limpieza
(☛ 3.8.4).
3.8.4 RODILLO DE LIMPIEZA Y RODILLO DE ESPONJA DE
FUSIÓN
1. Unidad de suministro de aceite
(☛ 3.8.2)
2. Rodillo de limpieza [A]
(casquillos x 2,
3. Rodillo de esponja de fusión [B]
(casquillos x 2,
x 1)
x 2)
x 2, muelles x 2)
[A]
[D]
[A]
3-26
26 julio 2002
[B]
B051R503.WMF
[B]
B051R504.WMF
[C]
[E]
