UNIDADES DE ACCIONAMIENTO

3.11.10 BOMBA DE ACEITE

[C]
[E]
1. Abra la caja del controlador (☛ 3.9.2)
2. Tuberías [A] [B]
NOTA: 1) Tenga un trapo a mano. Es posible que gotee aceite de la tubería.
2) Al reinstalar la bomba, asegúrese de acoplar correctamente el tubo
superior a la salida del aceite [C]. De lo contrario, podría caer aceite
en el interior del aparato.
3. Soporte de la bomba de aceite [D] (
4. Bomba de aceite [E] (
Instalar en el sentido correcto. Hay dos pestañas en la parte superior de la
bomba.
[B]
x 3)
x 2, x 1)
3-52
26 julio 2002
[A]
[D]

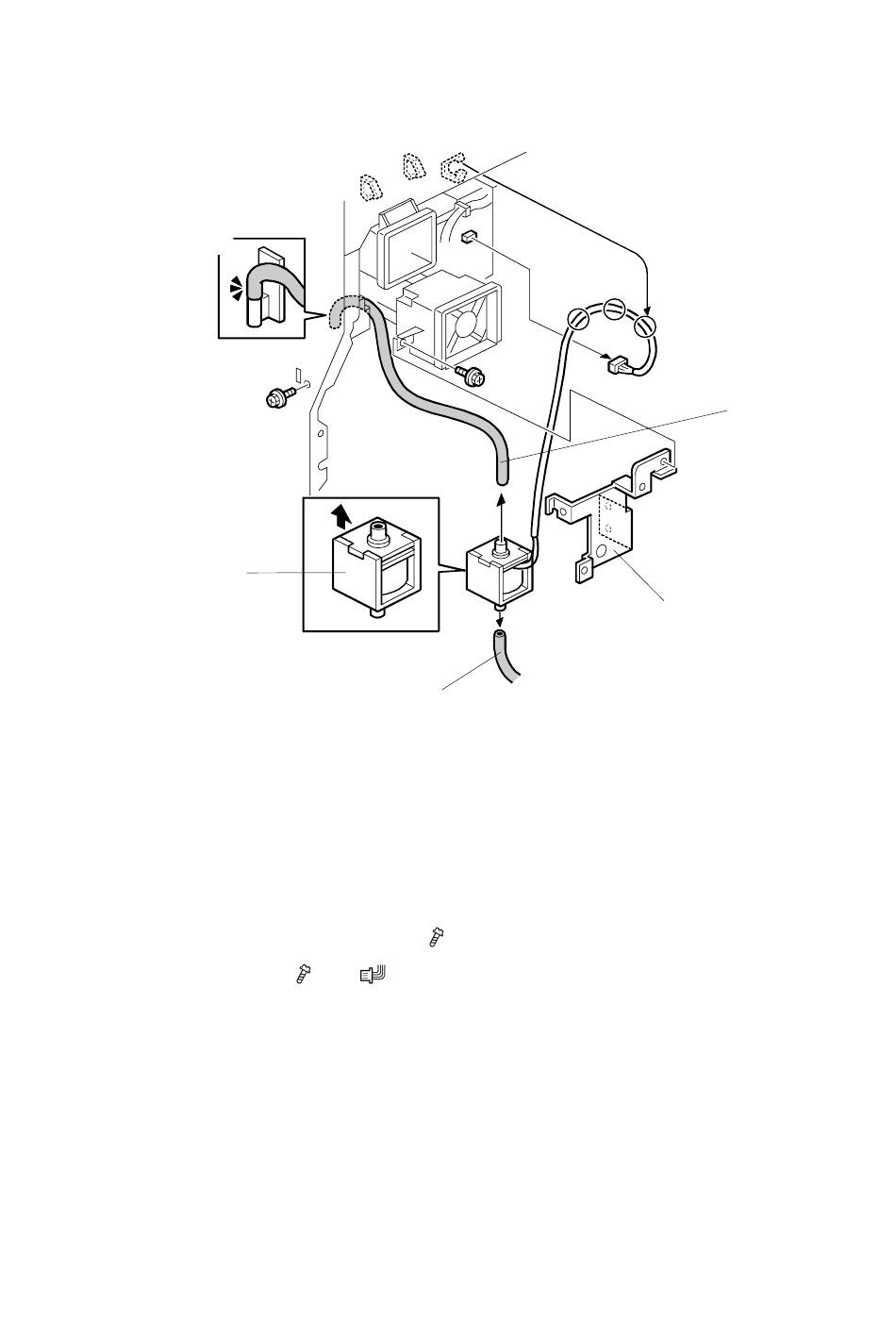

B051R822.WMF
