Instalación; Unidad De Fax - Ricoh Aficio 1224C U-C1 Manual De Servicio

26 julio 2002

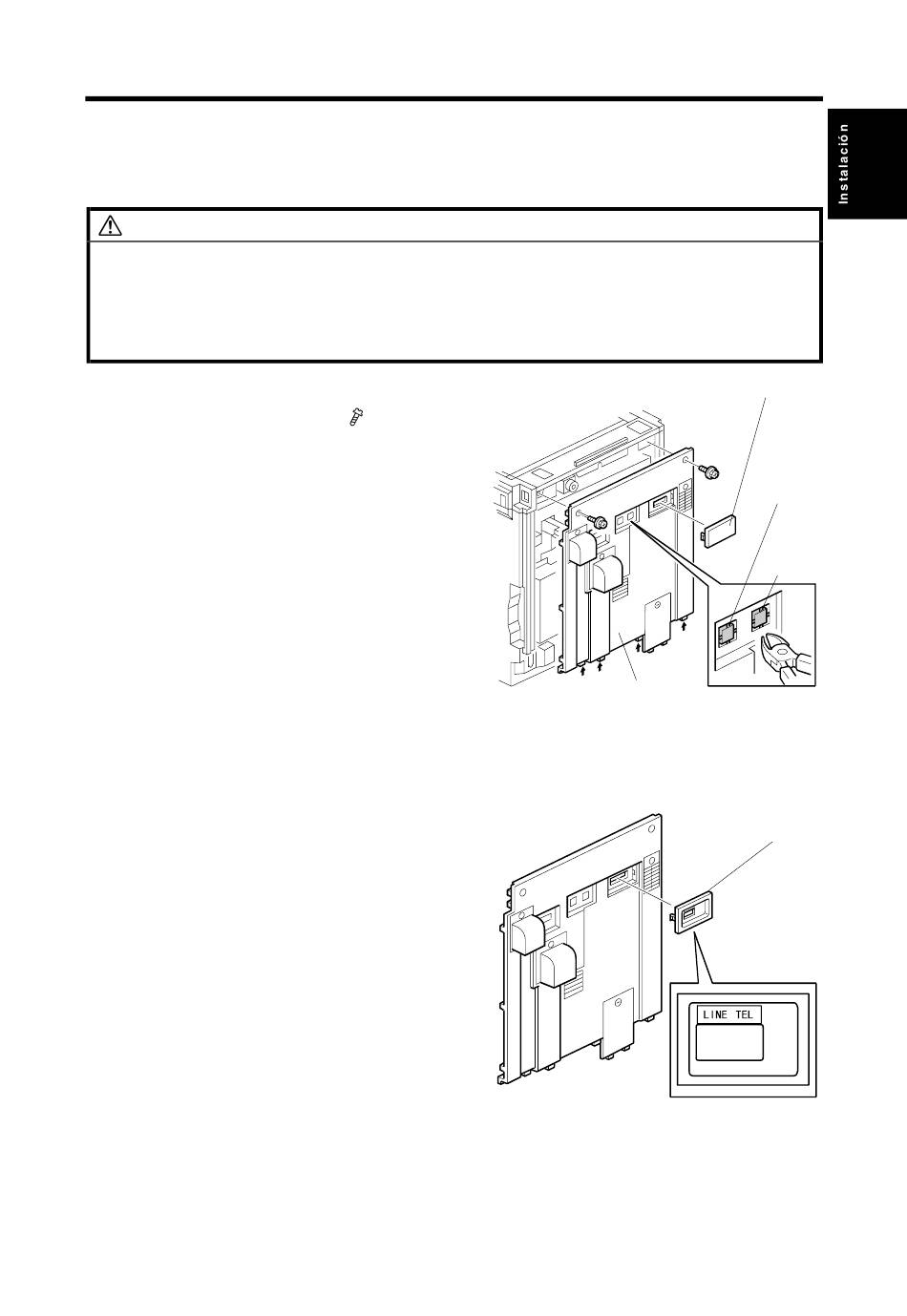

1. INSTALACIÓN

1.1 UNIDAD DE FAX

PRECAUCIÓN
Antes de instalar esta unidad de fax,
1) Imprima todos los datos de la memoria intermedia (buffer) de la
impresora si tiene instalada una impresora opcional.
2) Apague el interruptor principal y desconecte el cable de alimentación
y el cable de red.
1. Retire la tapa trasera [A] (
2. Quite la tapa del conector [B].
3. Cuando instale la Unidad de Interface
G3 Tipo 1232, corte la protección del
conector derecho [C] y lime los bordes
para suavizarlos.
4. Cuando instale la Opción RDSI Tipo
1232, corte la protección del conector
izquierdo [D] y lime los bordes para
suavizarlos.
5. Instale la tapa de la clavija [A].
x 2).
1-1
UNIDAD DE FAX
[B]
[D]
[C]
[A]
B502I003.WMF
[A]
B502I013.WMF
