OPCIONES DE LA UNIDAD DE FAX
1.2.2 OPCIÓN RDSI
PRECAUCIÓN
Antes de instalar esta unidad opcional,
1) Imprima todos los datos de la memoria intermedia de la impresora si
tiene instalada una impresora opcional.
2) Apague el interruptor principal y desconecte el cable de alimentación
y el cable de red.

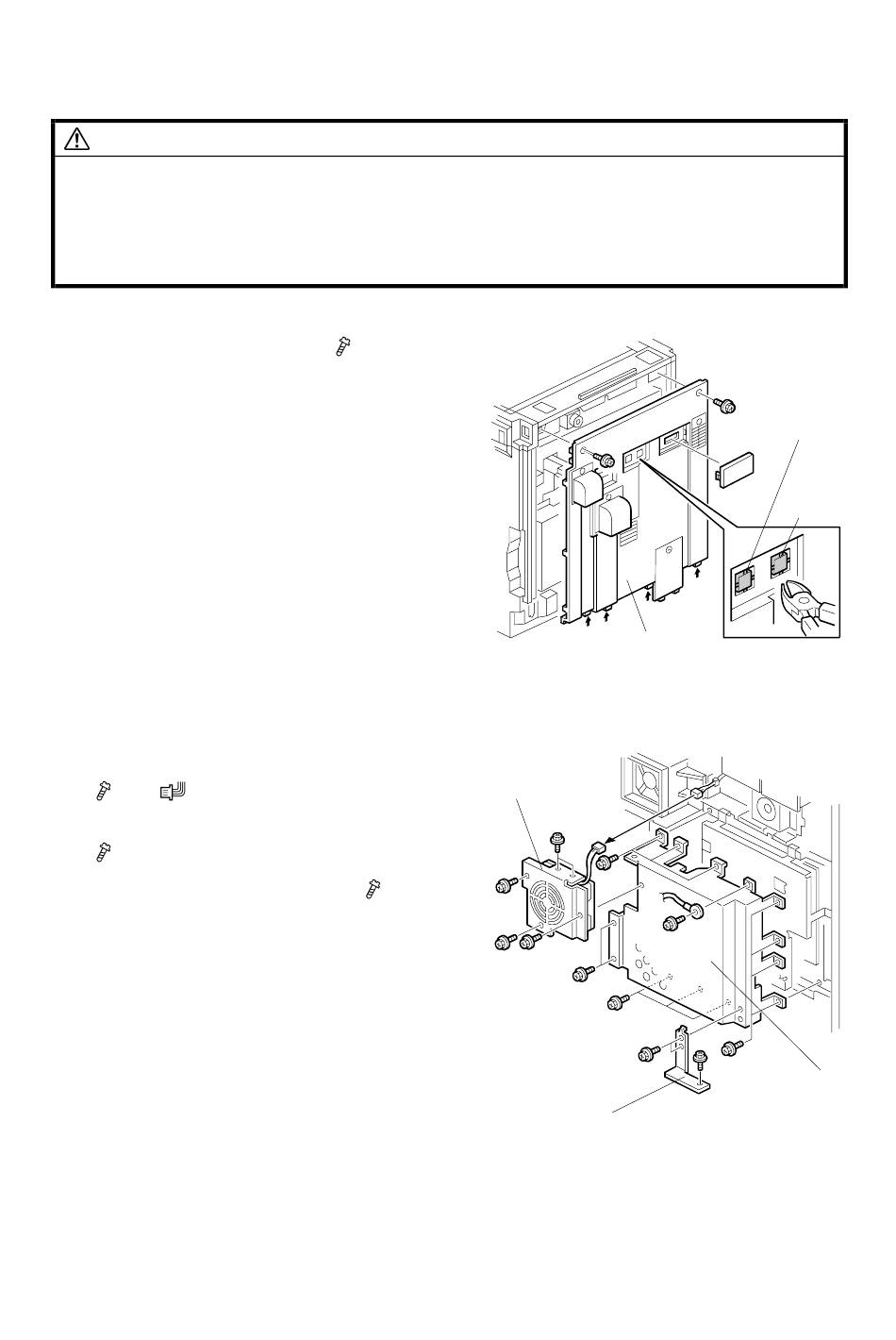

1. Retire la tapa trasera [A] (
2. Quite la protección del conector
izquierdo [B].
3. Cuando instale la Unidad de Interface
G3 Tipo 1232, corte la protección del
conector derecho [C] y lime los bordes
para suavizarlos.
4. Retire el ventilador con el soporte [D]
( x 5, x 1).
5. Retire el soporte de masa [E]
( x 3).
6. Retire la tapa de la BCU [F] (
x 2).
[D]
x 13).
1-14
26 julio 2002
[A]
[E]
[B]
[C]
B502I003.WMF
[F]
B502I014.WMF
