Sonel PQM-702 Manual De Uso página 10

Pantalla LCD
Ranura de la tarjeta
SIM
Puerto USB

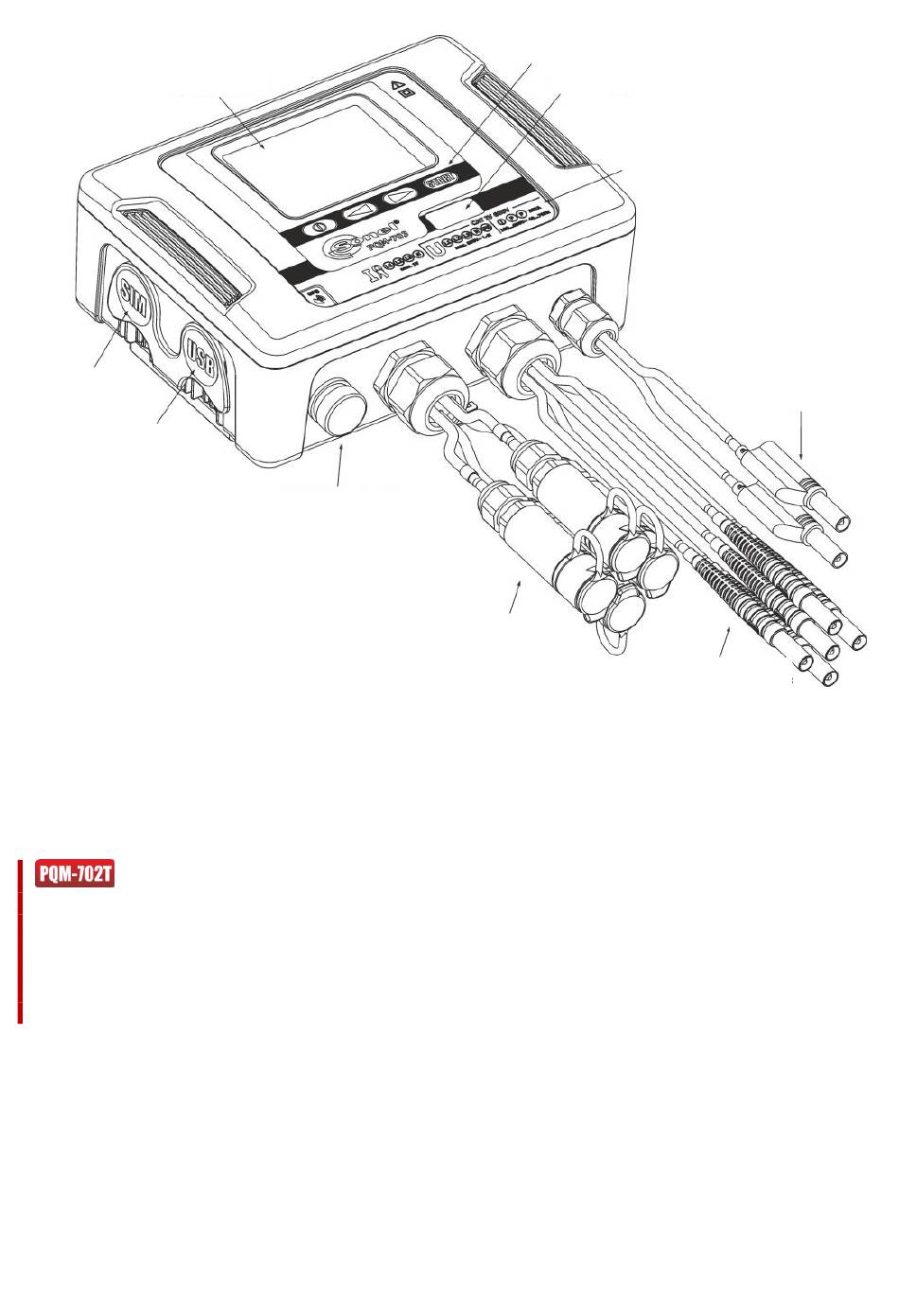

Fig. 1. Analizador de calidad de la energía eléctrica. Vista general.
Los parámetros registrados se dividen en grupos que se pueden incluir o excluir del registro de
forma independiente, lo que permite el uso racional de espacio en la tarjeta de memoria. Los
parámetros no registrados no ocupan espacio por lo que se prolonga bastante el tiempo de registro
de los otros parámetros.
El analizador de calidad de la energía eléctrica PQM-702T es una variante del analizador
PQM-702, y también permite la medición de la temperatura de los objetos exteriores con una sonda
ST-2 (accesorio estándar). Otras posibilidades y funciones del analizador PQM-702T son idénticas
a PQM-702.
La toma para conectar la sonda está junto con las entradas de la pinza de corriente y está
identificada con la letra "T". A menos que se indique lo contrario, todos los fragmentos del manual
de uso que se refieren al analizador PQM-702 también se aplican a PQM-702T.
El analizador dispone de una fuente de alimentación interna con un amplio rango de tensiones
de entrada 100...690 V AC (140...690 V DC), con los conectores tipo banana independientes.
Una característica importante es su posibilidad de trabajo en condiciones atmosféricas
desfavorables, el analizador se puede instalar directamente en los postes eléctricos. Asegura la
estanqueidad de clase IP65 y el rango de temperatura de trabajo es de -20°C a +55°C.
La batería interna de iones de litio asegura el funcionamiento ininterrumpido en caso de pérdida
de tensión de alimentación.
La interfaz de usuario incluye una pantalla LCD de colores con una resolución de 320x240
píxeles y de 3,5 pulgadas, el teclado tiene 4 botones.
10
Manual de uso PQM-702(T), PQM-703, PQM-710, PQM-711
Toma de la
antena GPS externa
Tomas de pinzas de corriente
L1, L2, L3, N
Botones de teclado
Número de serie
Símbolos y parámetros
de entradas
Entradas de medición de tensión
L1, L2, L3, N, PE
Clavijas del alimentador
de red
