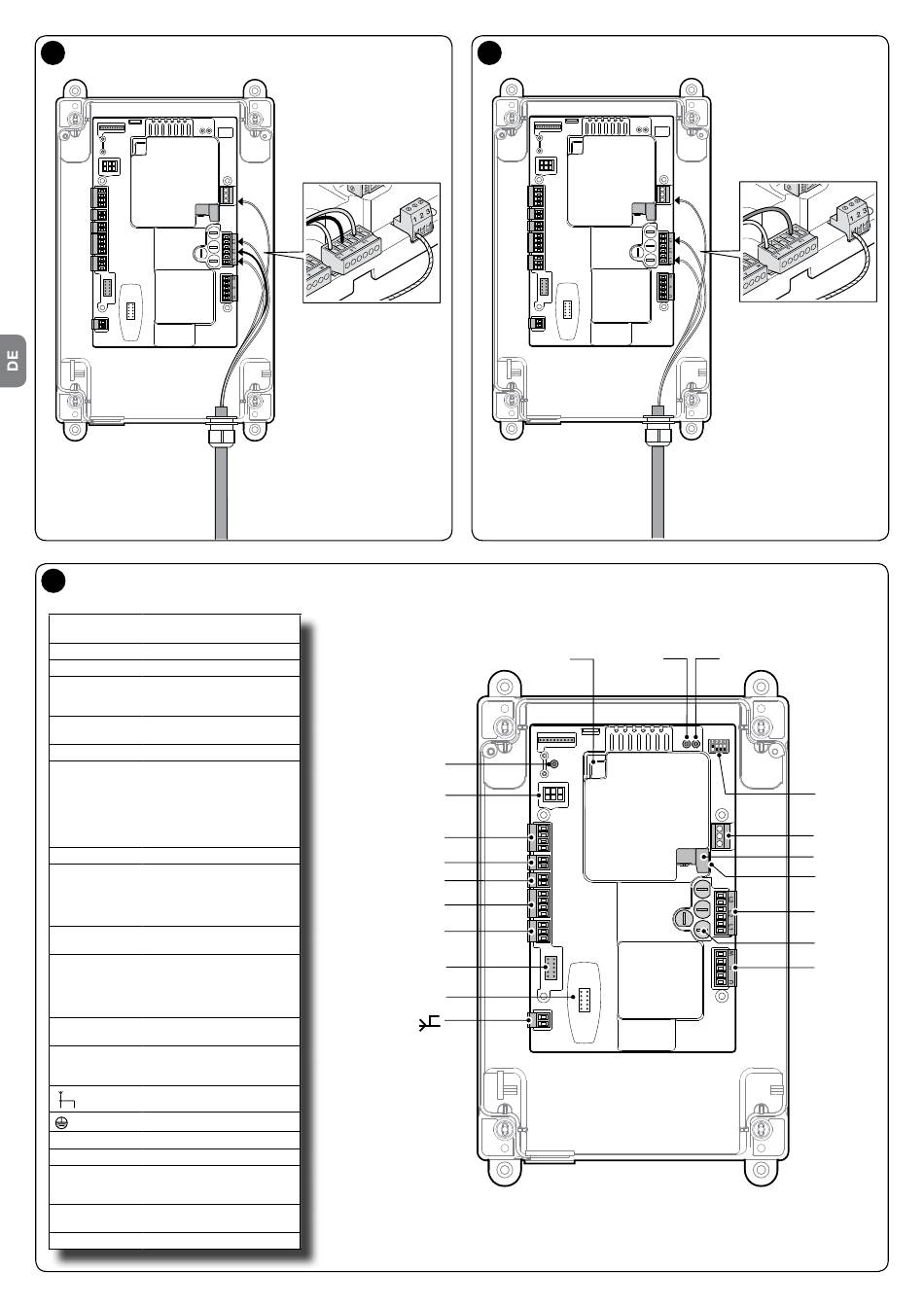

LED
= LED Sicherheitskette
SAFETY
LED L2 = OK-LED (grün)
L1-LED = Warning-LED (rot)
Einschubslot für die Zubehör-
OUT = platine NDA040 zur Erweite-
rung der Ausgänge
DIP Switch zur Programmie-
PROG =
rung
ENCODER = elektronischer Endschalter
externe Eingänge (Gemein-
sam, Öffnen, Schließen,
Eing1(PHOTO)
INPUT = 8 - com (+24Vdc Basisschaltung)
9 - open (Öffnen)
10 - close (Schließen)
11 - photo (Eing1)
ALT = ALT-Klemme
nur für Motoren mit mecha-
nischem Endschalter (Bei
SAFE = Motoren mit elektronischem
Endschalter „nicht angeschlos-
sen" lassen)
LIMIT
= Mechanischer Endanschlag
SWITCH
STOP-Klemme für 8K2-Sicher-
heitsleiste oder OSE verwendet
STOP = 5 - Plus (+) Schaltleiste
6 - Schaltleistensignal
7 - Minus GND (-)
Steckverbinder für IBT4N-
IBT4N =
Schnittstelle (nicht mitgeliefert)
Steckverbinder für den An-
OXI =
schluss der Funkempfänger mit
SM-Steckleiste (SMXI/OXI)
= Antenne
= Erdanschluss
PE
BOOST = Anlaufkondensator
BRAKE = Motorbremse
Steckverbinder für den An-
LINE = schluss der dreiphasigen oder
einphasigen Versorgungslinie
F1, F2,F3,F4: siehe „Techni-
FUSES =
sche Merkmale"
MOTOR = Motor
8 – Deutsch
6
LED SAFETY
ENCODER
(+ com)
INPUT
ALT
SAFE

LIMIT SWITCH

STOP
(– GND)
IBT4N
OXI
OUT LED L1 LED L2
PROG
PE
BOOST
BRAKE
LINE
FUSES
MOTOR
