- Página 1 323/324/325 Clamp Meter Manual de uso May 2012 Rev.1, 06/15 (Spanish) © 2012-2015 Fluke Corporation. All rights reserved. Specifications are subject to change without notice. All product names are trademarks of their respective companies.
- Página 2 GARANTÍA LIMITADA Y LIMITACIÓN DE RESPONSABILIDAD Se garantiza que este producto de Fluke no tendrá defectos en los materiales ni en la mano de obra durante dos años a partir de la fecha de adquisición. Esta garantía no incluye fusibles, baterías desechables ni daños por accidente, negligencia, mala utilización o condiciones anómalas de funcionamiento o manipulación Los revendedores no están...
-
Página 3: Tabla De Contenido
Tabla de materias Título Página Introducción ........................ 1 Contacto con Fluke ....................1 Información sobre seguridad ..................2 Símbolos........................7 Limpieza del Producto ....................9 Especificaciones ......................10 El medidor ........................15... - Página 4 323/324/325 Manual de uso...
-
Página 5: Introducción

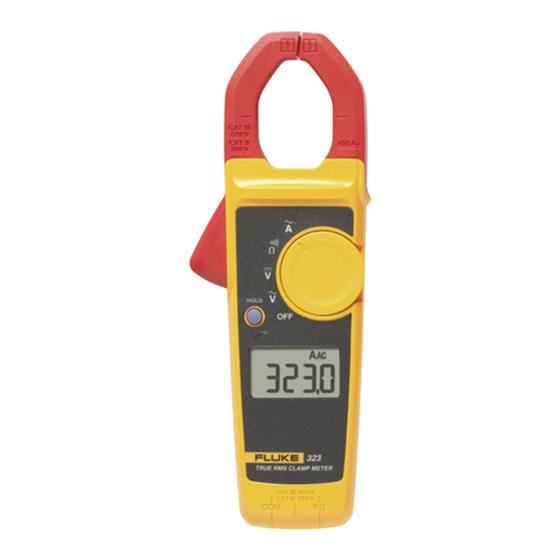

Introducción Fluke 323/324/325 Clamp Meter (el Producto) miden tensión de CA y CC, corriente de CA, resistencia y continuidad. Las 324 y 325 también pueden medir capacitancia y temperatura de contacto La 325 también puede medir corriente CC y frecuencia. Tenga en cuenta que en todas las ilustraciones aparece la 325. -
Página 6: Información Sobre Seguridad
• Singapur: +65-6799-5566 • Desde cualquier otro país: +1-425-446-5500 O bien, visite el sitio web de Fluke en www.fluke.com. Para registrar su producto, visite http://register.fluke.com. Para ver, imprimir o descargar el último suplemento del manual, visite http://us.fluke.com/usen/support/manuals. Información sobre seguridad Una Advertencia identifica condiciones y procedimientos que son peligrosos para el usuario. - Página 7 Clamp Meter Información sobre seguridad Advertencia Para evitar posibles choques eléctricos, fuego o lesiones personales: • Utilice el Producto únicamente de acuerdo con las especificaciones; en caso contrario, se puede anular la protección suministrada por el Producto. • Para llevar a cabo la medición, utilice únicamente la categoría de medición (CAT), la tensión y las sondas de amperaje, conductores de prueba y adaptadores correctos.
- Página 8 323/324/325 Manual de uso • No trabaje solo. • No aplique una tensión mayor que la nominal entre los terminales o entre cualquier terminal y la toma de tierra. • Cumpla los requisitos de seguridad nacionales y locales. Utilice equipos de protección personal (equipos aprobados de guantes de goma, protección facial y prendas ignífugas) para evitar lesiones por...
- Página 9 Clamp Meter Información sobre seguridad • Conecte el conductor de comprobación común antes que el conductor de comprobación con corriente, y retire éste último antes que el conductor de comprobación común. • Retire todas las sondas, los conductores de prueba y los accesorios antes de abrir el compartimento de pilas.
- Página 10 323/324/325 Manual de uso • Si no va a utilizar el producto durante un periodo de tiempo prolongado, quite las pilas para evitar que se produzcan fugas o daños. • Si va a almacenar el Producto a una temperatura superior a la de almacenamiento, quite las pilas para evitar que se produzcan fugas o daños.
-
Página 11: Símbolos
Clamp Meter Símbolos Símbolos Tabla 1. Símbolos Símbolo Significado Símbolo Significado CA (corriente alterna) Masa CC (corriente continua) Corriente de CA y CC Cumple la normativa de la ADVERTENCIA. PELIGRO. Unión Europea. Consulte la documentación del ... - Página 12 323/324/325 Manual de uso Tabla 1. Símbolos (cont.) Símbolo Significado Símbolo Significado La categoría de medición II se aplica a los circuitos de prueba La CATEGORÍA DE MEDICIÓN III y medición conectados se aplica a los circuitos de prueba directamente a puntos de y medición conectados a la...
-
Página 13: Limpieza Del Producto
Clamp Meter Limpieza del Producto Nota La categoría de medición (CAT) y clasificación de tensión de las combinaciones de las sondas de prueba, así como de los accesorios de las sondas, accesorios de las pinzas de corriente y el Producto en sí se encuentra en la clasificación INFERIOR de los componentes individuales. -
Página 14: Especificaciones
Especificaciones Máximo voltaje entre cualquier terminal y tierra ......600 V Rango 323 ............ 400,0 A 324, 325 ..........(40,00, 400,0) A Pilas ............2 AAA, NEDA 24A, IEC LR03 Temperatura de funcionamiento ..... -10 °C a +50 °C Temperatura de almacenamiento ... -30 °C a +60 °C Humedad de funcionamiento .... - Página 15 Clamp Meter Especificaciones Peso 323 ............. 265 g 324 ............. 208 g 325 ............. 283 g Seguridad ..........IEC 61010-, grado de contaminación 2 IEC 61010-2-032: CATIV 300 V / CATIII 600 V IEC 61010-2-033:CAT IV 300 V / CAT III 600 V Clasificación IP ........
- Página 16 323 ............ 0,1 A 324, 325 ..........(0,01, 0,1) A Precisión 323, 325 ..........2,0 % ±5 digitos (45 – 65 Hz) 2,5% ± 5 dígitos (65 – 400 Hz) 324 ............ 1,5 % ±5 dígitos (45 Hz a 400 Hz) Nota Sume 2% de sensibilidad de posición.
- Página 17 Rango ............. 600,0 V Resolución ..........0,1 V Precisión ..........1 % ± 5 dígitos Resistencia Rango 323, 324 ..........(400,0 4000) Ω 325 ............. (400,0, 4000, 40000) Ω Resolución ..........(0,1, 1, 10) Ω Exactitud ..........1% ±5 dígitos...
- Página 18 323/324/325 Manual de uso Señal acústica de continuidad 323 ............ ≤70 Ω 324/325 ..........≤30 Ω Capacitancia (324, 325) Rango............(100,0, 1000) μF Resolución ..........(0,1, 1) μF Exactitud ..........1% ±4 dígitos Frecuencia con pinza (325) Rango............5,0 a 500,0 Hz Resolución ..........
-
Página 19: El Medidor
Clamp Meter El medidor El medidor gtq008.eps... - Página 20 323/324/325 Manual de uso MAXMIN 324/325 gtq001.eps...
- Página 21 Clamp Meter El medidor 2:00 2:00 gtq002.eps...
- Página 22 323/324/325 Manual de uso 600 V 600 V 300 V 300 V 323, 324 TRUE RMS CLAMP METER TRUE RMS CLAMP METER 600 V 300 V 600 V 300 V gtq003.eps...
- Página 23 Clamp Meter El medidor 323 V dc - 323 V ac - 324, 325 V dc & V ac - >30 V 300 V gtq004.eps...
- Página 24 323/324/325 Manual de uso 600 V 600 V 300 V 300 V TRUE RMS CLAMP METER TRUE RMS CLAMP METER 600 V 600 V 300 V 300 V <70 324/325 <30 gtq005.eps...
- Página 25 Clamp Meter El medidor HOLD TRUE RMS CLAMP METER 600 V 300 V > 30 V 20 V AC/DC & ZERO ZERO ZERO ZERO 2 sec AC/DC AC/DC AC/DC gtq006.eps...
- Página 26 323/324/325 Manual de uso 324, 325 TRUE RMS CLAMP METER 600 V 300 V gtq009.eps...
- Página 27 Clamp Meter El medidor gtq007.eps...
- Página 28 323/324/325 Manual de uso Córdoba Sevilla Madrid Calle Gabriel Ramos Bejarano Avda. Vía Láctea, 4, local 32 Avda. Arquitectura, 1 Torre 6 Pta 4 Mod 1 Parc. 119-C, P.I. Las Quemadas San Fernando de Henares Parque Empresarial "Torneo" 14014 Córdoba...
