SDD ES PROFIBUS
LED
Power
Profibus
Devices
Start up
Fault
Display
Montaje

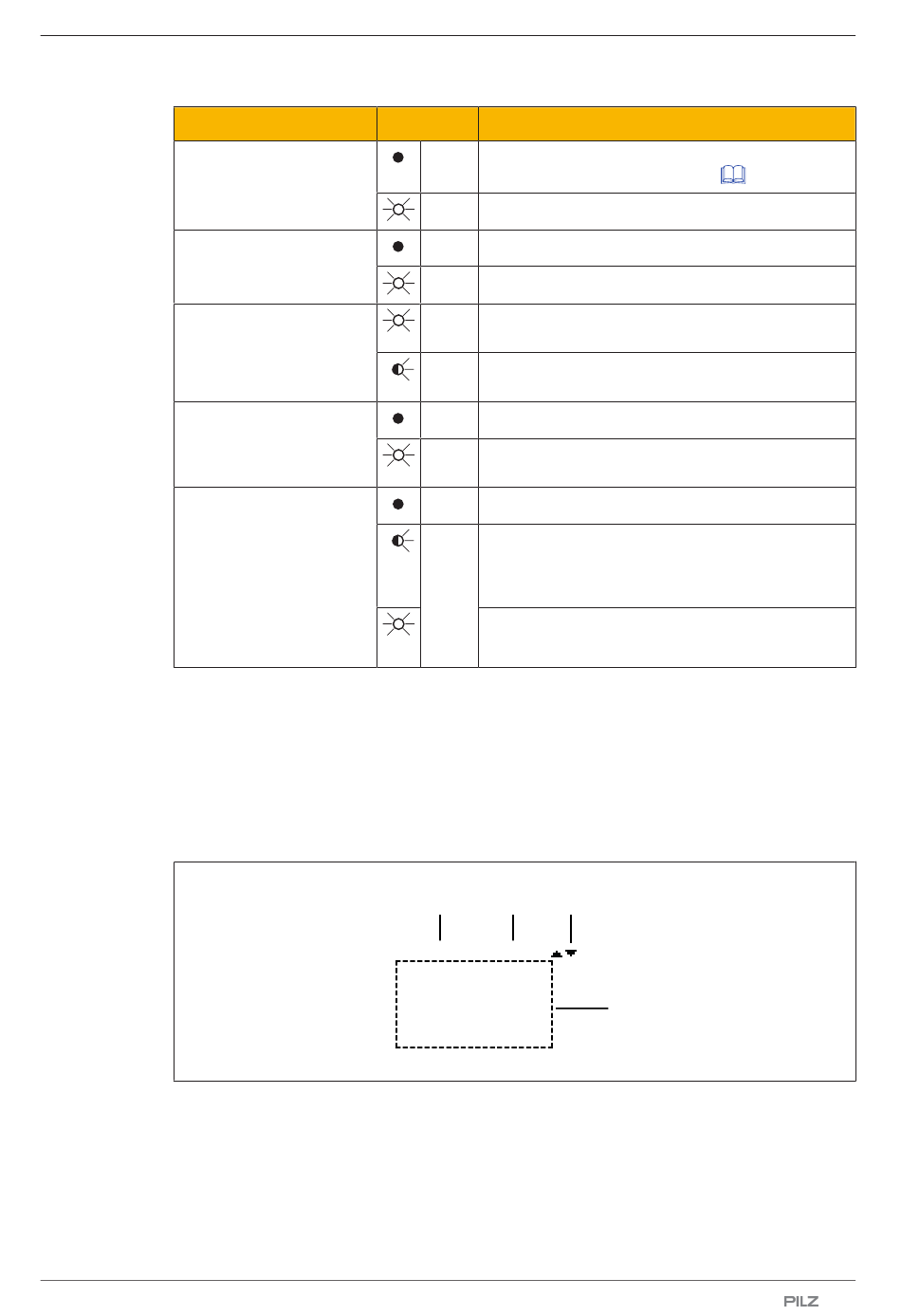

El display LC se compone de cinco líneas. En el display se visualiza información y se reali-
zan los ajustes.
Pulsando una vez el control multifunción se cambia al primer nivel de menú.
Leyenda
[1] Visualización del LED tensión de alimentación
[2] Visualización de los niveles de menú
[3] Versión de software
Manual de instrucciones SDD ES PROFIBUS
1003825-ES-06
Estado
Significado/medida
Tensión de alimentación fuera del rango admisi-
ble (véanse los
Verde Hay tensión de alimentación
Sin conexión de bus disponible
Verde Conexión de bus disponible
Todos los dispositivos conectados están habilita-
dos
Verde Por lo menos un dispositivo conectado no está
habilitado
Funcionamiento normal
Ama-
Se consultan los datos de los dispositivos
rillo
Funcionamiento normal
Rojo
Error en el SDD ES PROFIBUS.
Comprobar la tensión de alimentación, el cablea-
do y la configuración del SDD ES PROFIBUS.
Fallo interno del SDD ES PROFIBUS
Solución: cambiar el dispositivo
[1]
[3]
Power
Vxxxx
Settings
Device History
Device Info
Device Event
Datos técnicos [
[4]
< --
[2]
21])
| 14
