Diagnósticos y soluciones de la luz LED de la bomba
La bomba tiene una pantalla LED de estado operativo. Esto permite
que el técnico busque con más facilidad la causa de una falla en el
sistema de calefacción.
1. Si la pantalla LED se ilumina continuamente en verde, significa
que la bomba funciona con normalidad.
2. Si la pantalla LED titila en verde, significa que la bomba está
realizando la función de ventilación. La bomba marcha durante la
función de ventilación de 10 minutos. Luego de su ciclo, el instalador
debe ajustar el desempeño deseado.
3. Si la luz LED titula en color verde/ rojo, significa que la bomba ha
dejado de funcionar por un motivo externo. La bomba se reiniciará
sola luego de que desaparezca la situación anormal. La posible
causa del problema es una baja tensión o una sobretensión de la
bomba (U<160 V o U>280 V) y se deberá verificar el suministro de
tensión. Otro motivo es el sobrecalentamiento del módulo, usted
deberá verificar las temperaturas del agua y del ambiente.
4. Si la luz LED titila en rojo, significa que la bomba ha dejado de
funcionar y que ha ocurrido una falla grave (por ejemplo, bloqueo de
la bomba). La bomba no puede reiniciarse sola debido a una falla
permanente y deberá ser remplazada.
5. Si la luz LED no se enciende, significa que no hay suministro eléctrico
hacia la bomba; posiblemente no esté conectada al suministro. Verifique
la conexión del cable. Si la bomba continúa funcionando, significa que la
luz LED está dañada. O los componentes electrónicos están dañados y
se debe remplazar la bomba.
Diagnóstico de fallas en el momento de la primera instalación
■ Si no se visualiza nada en la interfaz del usuario, es necesario
verificar cualquiera de las siguientes anormalidades antes de
diagnosticar posibles códigos de error.
■ Error de desconexión o cableado (entre la alimentación eléctrica
y la unidad, y entre la unidad y la interfaz del usuario).
■ Posible estallido del fusible en el tablero de circuito impreso (PCB).
■ Si la interfaz del usuario muestra "E8"o"E0" como código de error,
hay una posibilidad de que haya aire en el sistema o que el nivel de
agua en el sistema sea inferior al mínimo requerido.
■ Si el código de error E2 se visualiza en la interfaz del usuario, verifique
el cableado entre la interfaz del usuario y la unidad.
Podrá encontrar más códigos de error y causas de fallas en 13.4 Códigos
de error.

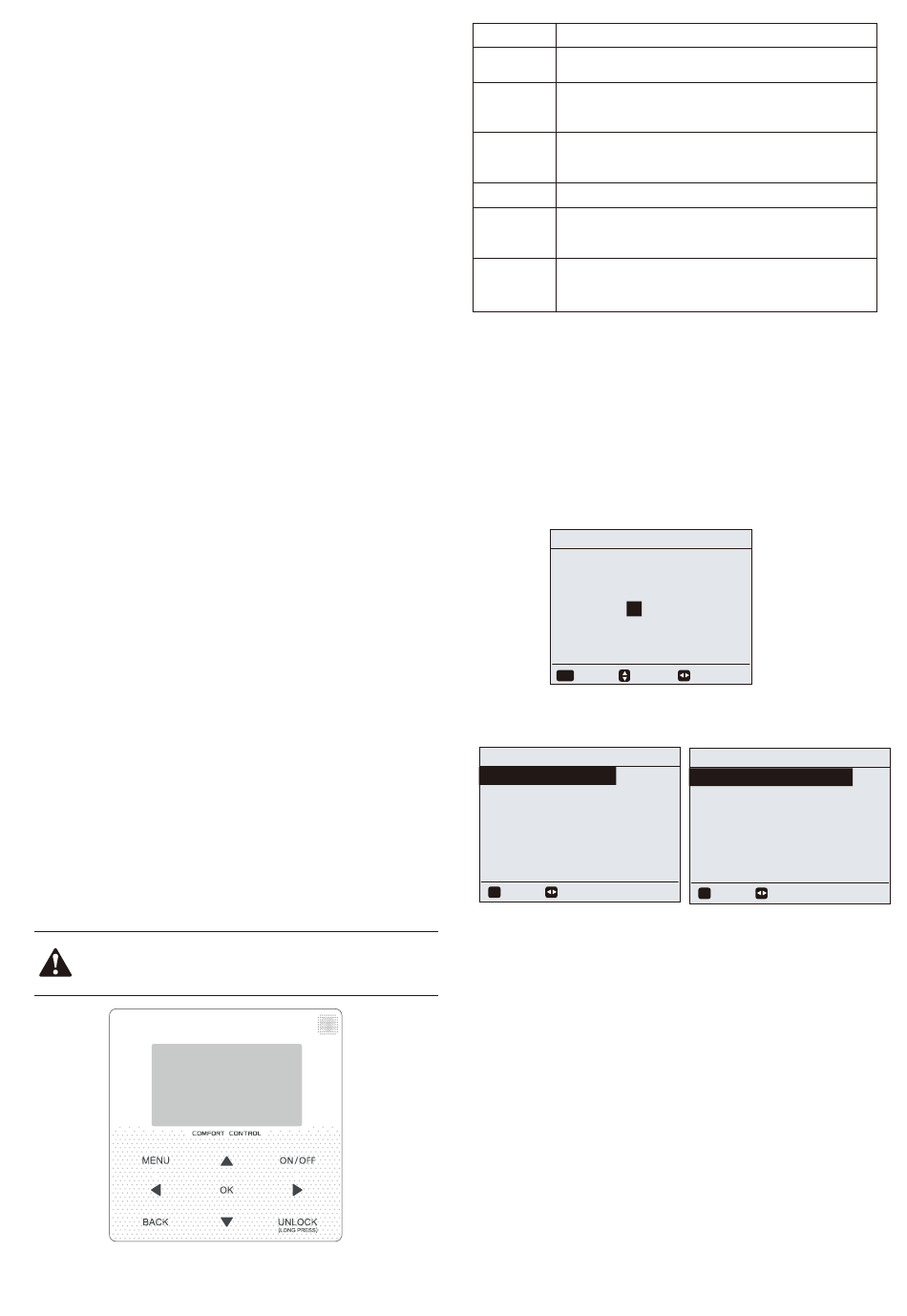

10.7 Configuración de campo
El instalador deberá configurar la unidad de modo que coincida con el
entorno de instalación (clima externo, opciones instaladas, etc.) y la
demanda del usuario. Hay disponible una cantidad de configuraciones
de campo. Se puede acceder a esta configuración y programarla a través
de "FOR SERVICEMAN" en la interfaz del usuario.
Procedimiento
Para cambiar una o más configuraciones de campo, proceda de esta manera.
Los valores de temperatura que se muestran en el controlador
digital (interfaz del usuario) están en ºC.
Teclas
MENU
• Vaya al menú (en la página de inicio)
• Navegue el cursor por la pantalla
◄► ▼ ▲
• Navegue en la estructura del menú
• Ajuste la configuración
• Active/ desactive el modo de operación de refrigeración/
ON/OFF
calefacción de espacios o modo DHW
• Active/ desactive las funciones en la estructura del menú
BACK
• Regrese al nivel superior
• Presione un tiempo para desbloquear/ bloquear el controlador
UNLOCK
• Desbloquee/ bloquee algunas funciones como "DHW
temperature adjusting"
• Vaya al siguiente paso al configurar un programa en la
OK
estructura del menú, y confirme una selección para ingresar
en el submenú de la estructura del menú.
Acerca de FOR SERVICEMAN
"FOR SERVICEMAN" fue diseñado para que el instalador configure
el parámetro.
1. Configuración de la composición del equipo.
2. Configuración del parámetro.
Cómo acceder a "FOR SERVICEMAN"
Vaya a MENU> FOR SERVICEMAN. Presione OK
FOR SERVICEMAN
Please input the password:
ENTER
OK
La contraseña es 666. Utilice ◄ ► para navegar y utilice ▼ ▲ para
ajustar el valor numérico. Presione OK. Se visualiza la siguiente página:
FOR SERVICEMAN
1. DHW MODE SETTING
2. COOL MODE SETTING
3. HEAT MODE SETTING
4. AUTO MODE SETTING
5. TEMP.TYPE SETTING
6. ROOM THERMOSTAT
7. OTHER HEATING SOURCE
ENTER
SCROLL
OK
Utilice ▼ ▲ para desplazarse y "OK" para ingresar al submenú y
configurar los parámetros.
Control DHW
Acerca del modo de DHW
DHW: agua caliente hogareña
La DHW MODE SETTING por lo común consiste en lo siguiente:
1. DHW MODE: habilitar o deshabilitar el modo DHW
2. TANK HEATER: configurar si está o no disponible el calentador
de refuerzo
3. DISINFECT: configurar los parámetros para la desinfección
4. DHW PRIORITY: configurar la prioridad entre la operación de
calefacción de espacios y del agua caliente hogareña
5. DHW PUMP: configurar los parámetros de la operación de la
bomba DHW. Las funciones anteriores se aplican solo a instalaciones
con un tanque de agua caliente hogareña.
Cómo configurar el modo DHW
Para determinar si el modo DHW es operativo.
Vaya a MENU > FOR SERVICEMAN > DHW MODE SETTING.
Presione OK. Se visualiza la siguiente página:
39
Función
0
0 0
ADJUST
SCROLL
FOR SERVICEMAN
8. HOLIDAY AWAY MODE SETTING
9. SERVICE CALL SETTING
10. INITALIZE MANUALLY
11. TEST RUN
12. SPECIAL FUNCTION
13. AUTO RESTART
ENTER
SCROLL
OK
