COLLEGAMENTO IN SCHEDA 2272563 O VERSIONE 1 E 2 DELLA 2272575

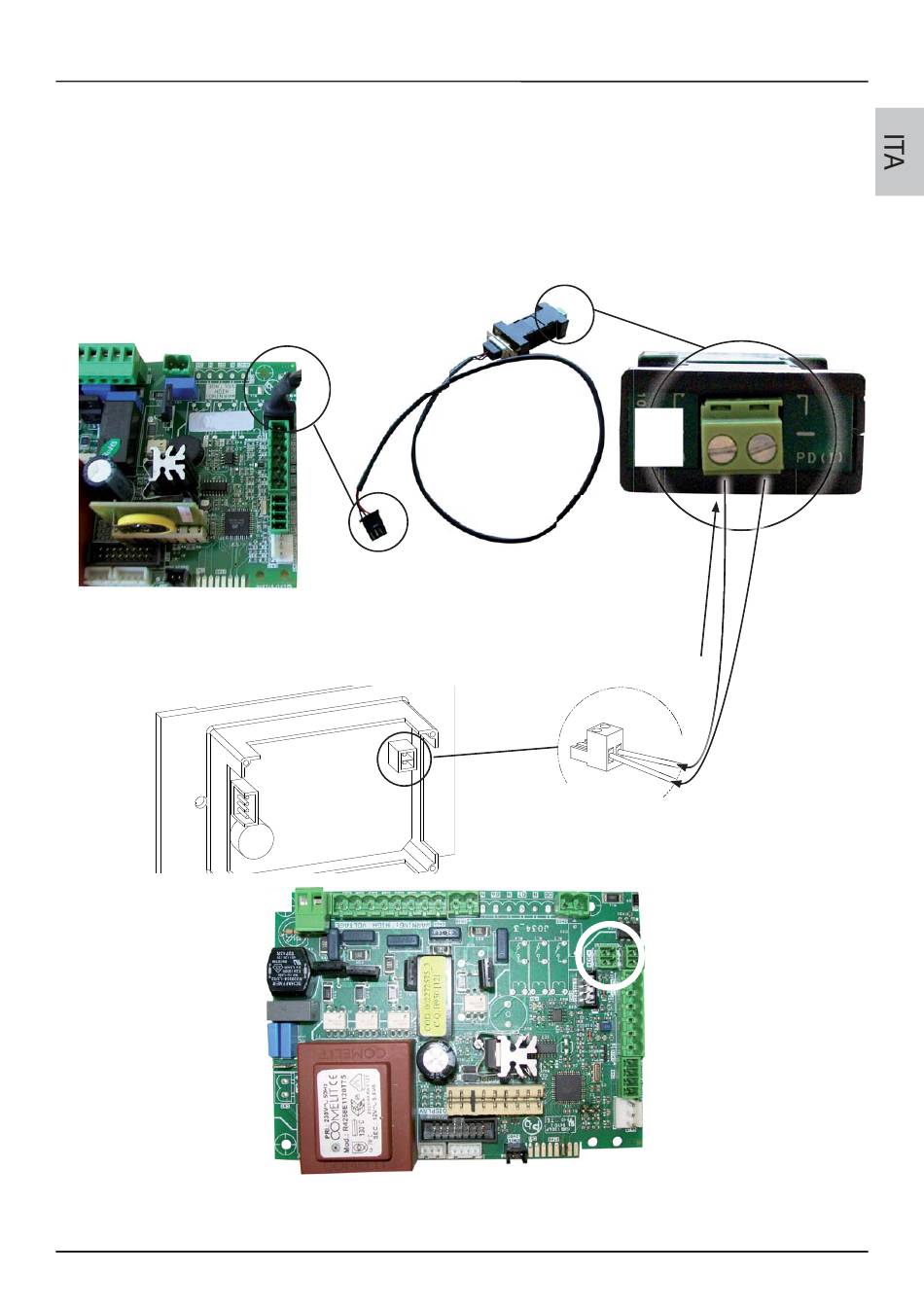

Per la stufa che installa la scheda 2272563 è possibile e consigliabile installare l'adattatore. Il cavetto
dell'adattore in fi gura 2 andrà collegato nel morsetto seriale in scheda in fi gura 1.
1
Dal morsetto in fi gura 4 si può far partire il cavetto eventuale (non di serie) per giungere al morsetto
"onde convogliate" già installato nel retro della console LCD.
Nota bene: il morsetto è polarizzato, per cui se non si accende il display LCD, invertire i cavi.
scheda 2272575 versione 3
Nel caso di scheda 2272575 versione 3 in poi, si può collegare il cavo direttamente nel morsetto "onde convogliate" cerchiato in
foto. L'importante è poi selezionare tramite il display il giusto collegamento (vedi istruzioni "CONNESSIONE").
COLLEGAMENTO IN SCHEDA 2272563 O VERSIONE 1 E 2 DELLA 2272575
2
codice
002272585
3
4
collegamento
onde
convogliate,
(morsetto fornito o
di serie)
7
