KA01066F/23/ES/05.20
71505420
2020-08-24
Products
Manual de instrucciones
abreviado

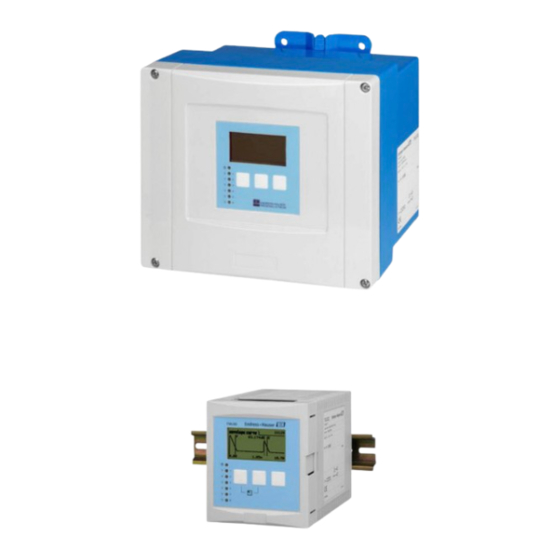

Prosonic S FMU90
HART
Medición de caudal
Detección de retorno de agua y de suciedad
Contadores diarios y totalizadores
Se trata de un manual de instrucciones abreviado; sus
instrucciones no sustituyen a las instrucciones de
funcionamiento del equipo.
La información detallada sobre el equipo puede encontrarse en
el manual de instrucciones del equipo y en la documentación
complementaria del mismo:
Disponibles para todas las versiones del equipo mediante:
• Internet:
www.endress.com/deviceviewer
• Teléfono móvil inteligente/tableta: Endress+Hauser
Operations App
Solutions
Services
Publicidad
Tabla de contenido
Manuales relacionados para Endress+Hauser Prosonic S FMU90 HART
Resumen de contenidos para Endress+Hauser Prosonic S FMU90 HART
- Página 1 La información detallada sobre el equipo puede encontrarse en el manual de instrucciones del equipo y en la documentación complementaria del mismo: Disponibles para todas las versiones del equipo mediante: • Internet: www.endress.com/deviceviewer • Teléfono móvil inteligente/tableta: Endress+Hauser Operations App...
- Página 2 Prosonic S FMU90 HART Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Página 3: Tabla De Contenido
Prosonic S FMU90 HART Índice de contenidos Índice de contenidos Información importante sobre el documento ........4 Símbolos empleados . -
Página 4: Información Importante Sobre El Documento
Información importante sobre el documento Prosonic S FMU90 HART Información importante sobre el documento Símbolos empleados 1.1.1 Símbolos de seguridad PELIGRO Este símbolo le advierte de una situación peligrosa. Si no se evita dicha situación, pueden producirse lesiones graves o mortales. - Página 5 Prosonic S FMU90 HART Información importante sobre el documento Nota o paso individual que se debe respetar Serie de pasos Resultado de un paso 1, 2, 3, ... Número del elemento A, B, C, ... Vistas Endress+Hauser...
-
Página 6: Instrucciones De Seguridad Básicas
Instrucciones de seguridad básicas Prosonic S FMU90 HART Instrucciones de seguridad básicas Uso correcto del equipo El Prosonic S FMU90 es un transmisor para los sensores ultrasónicos FDU90, FDU91, FDU91F, FDU92, FDU93 y FDU95. Para que sea compatible con instalaciones ya existentes, también se pueden conectar los sensores siguientes: FDU80, FDU80F, FDU81, FDU81F,... -
Página 7: Recepción De Material E Identificación Del Producto
Viewer (www.endress.com/deviceviewer): se muestra toda la información relativa al equipo de medición. • Introduzca el número de serie indicado en la placa de identificación en Endress+Hauser Operations App o escanee el código de la matriz 2-D (código QR) de la placa de identificación con la Endress+Hauser Operations App: se visualiza toda la información sobre... -
Página 8: Instalación
Instalación Prosonic S FMU90 HART Instalación Montaje de la caja de policarbonato para montaje en campo 4.1.1 Lugar de montaje • Lugar sombreado, protegido de la luz solar directa. Use una tapa de protección ambiental si es necesario. • En caso de montaje en el exterior: use una protección contra sobretensiones. -
Página 9: Montaje En Barra
Prosonic S FMU90 HART Instalación 4.1.3 Montaje en barra A0034923 2 Placa de montaje para instalar en una barra la caja de policarbonato para montaje en campo Soporte de caja (suministrado) Endress+Hauser... -
Página 10: Montaje De La Caja De Aluminio Para Montaje En Campo
Instalación Prosonic S FMU90 HART Montaje de la caja de aluminio para montaje en campo 4.2.1 Lugar de montaje • Lugar sombreado, protegido de la luz solar directa • En caso de montaje en el exterior: use una protección contra sobretensiones •... -
Página 11: Montaje De La Caja De Raíl Din
Prosonic S FMU90 HART Instalación Montaje de la caja de raíl DIN ADVERTENCIA La caja de raíl DIN cumple la clase de protección IP06. Si la caja está dañada, existe el riesgo de sufrir descargas eléctricas en las partes activas. -
Página 12: Montaje Del Módulo De Indicación Y Configuración A Distancia
Instalación Prosonic S FMU90 HART Montaje del módulo de indicación y configuración a distancia A0032561 Comprobaciones tras la instalación Una vez terminado el montaje del equipo, proceda a efectuar las verificaciones siguientes: ¿El equipo está indemne (inspección visual)? ¿El equipo concuerda con las especificaciones del punto de medición, como temperatura de proceso, presión de proceso, temperatura ambiente, rango de medición, etc.? - Página 13 Prosonic S FMU90 HART Instalación ¿Los tornillos de la cubierta del compartimento de conexiones de la caja para montaje en campo están apretados de forma segura (inspección visual)? Endress+Hauser...
-
Página 14: Conexión Eléctrica
Conexión eléctrica Prosonic S FMU90 HART Conexión eléctrica Condiciones de conexión 5.1.1 Especificaciones del cable • Sección transversal del conductor: 0,2 … 2,5 mm (26 … 14 AWG) • Sección transversal del manguito del cable: 0,25 … 2,5 mm (24 … 14 AWG) •... -
Página 15: Compartimento De Terminales De La Caja De Aluminio Para Montaje En Campo
Prosonic S FMU90 HART Conexión eléctrica Compartimento de terminales de la caja de aluminio para mon- taje en campo ADVERTENCIA Para garantizar la protección contra explosiones: ‣ Asegúrese de que todos los terminales estén situados en la caja para montaje en campo. -
Página 16: Compartimento De Terminales De La Caja De Raíl Din
Conexión eléctrica Prosonic S FMU90 HART Compartimento de terminales de la caja de raíl DIN A0034898 Endress+Hauser... -
Página 17: Conexionado
Prosonic S FMU90 HART Conexión eléctrica Conexionado 5.5.1 Tipo de terminal El Prosonic S tiene terminales de resorte enchufables. Se pueden insertar directamente en el terminal conductores rígidos o conductores flexibles con terminales de empalme sin necesidad de usar la palanca y crear un contacto automáticamente. -
Página 18: Terminales Para Alimentación (Versión Ca)
Conexión eléctrica Prosonic S FMU90 HART 5.5.3 Terminales para alimentación (versión CA) Área de terminales A • Terminal 1: L (90 … 253 V • Terminal 2: N • Terminal 3: compensación de potencial • Fusible: 400 mA T 5.5.4 Terminales para alimentación (versión CC) -
Página 19: Terminales Para Entrada De Temperatura
Prosonic S FMU90 HART Conexión eléctrica 5.5.8 Terminales para sincronización Área de terminales A Terminales 39, 40: sincronización de múltiples transmisores Prosonic S 5.5.9 Terminales para entradas de interruptor Área de terminales D • Terminales 71, 72, 73: interruptor externo 1 •... -
Página 20: Opciones De Configuración
Opciones de configuración Prosonic S FMU90 HART Opciones de configuración Estructura y funciones del menú de configuración 6.1.1 Submenús y conjuntos de parámetros Los parámetros que están relacionados entre sí están agrupados en un conjunto de parámetros en el menú de configuración. Cada conjunto de parámetros se identifica con un código de cinco dígitos. -
Página 21: Acceso Al Menú De Configuración A Través Del Indicador Local
Prosonic S FMU90 HART Opciones de configuración Acceso al menú de configuración a través del indicador local 6.2.1 Elementos de indicación y operación Elementos del módulo indicador y de configuración A0034921 Símbolos de las teclas de función variable Teclas Diodos emisores de luz para indicar los estados de conmutación de los relés LED para indicar el estado operativo Símbolo en indicador... - Página 22 Opciones de configuración Prosonic S FMU90 HART • Selecciona la opción de la lista de seleccionables que se encuentra marcada en ese momento por la barra de selección. • Incrementa el dígito seleccionado de un parámetro alfanumérico. • Reduce el dígito seleccionado de un parámetro alfanumérico.
-
Página 23: Acceso Al Menú De Configuración A Través De Hart
Prosonic S FMU90 HART Opciones de configuración Acceso al menú de configuración a través de HART Ω I : 4...20 mA + HART A0034891 9 Integración en sistema HART PLC, API Commubox FXA195 (USB), protocolo HART DeviceCare/FieldCare Commubox FXA291 (interfaz de servicio) Módulo indicador y de configuración en Prosonic S (si está... -
Página 24: Puesta En Marcha
Puesta en marcha Prosonic S FMU90 HART Puesta en marcha Activación del equipo de medición Parámetros que es necesario configurar la primera vez que se enciende el equipo • Lenguaje Seleccione el idioma del indicador. • Unidad de longitud Seleccione la unidad de longitud en la que se mide la distancia. -
Página 25: Editor De Tablas
Prosonic S FMU90 HART Puesta en marcha 7.2.3 Conjunto de parámetros "Linealización" Propósito de la linealización Calcular el caudal Q a partir del nivel medido aguas arriba h. Navegación Ajustes básicos → Linealización Parámetros • Tipo • Opción "Canal abierto/vertedero"... - Página 26 Puesta en marcha Prosonic S FMU90 HART 0,0000 0,0000 0,0000 0,0000 0,0000 0,0000 … 0,0000 0,0000 A0040751 Número de línea Columna de nivel Columna de caudal Pulse para saltar a la línea siguiente. Pulse para saltar a la línea anterior.
-
Página 27: Navegación
Prosonic S FMU90 HART Puesta en marcha 7.2.5 Conjunto de parámetros "Calibración de vacío" A0035535 10 Calibración de vacío para canal abierto Sensor ultrasónico Distancia medida Nivel aguas arriba Calibración de vacío: "Vacío E" A0035536 11 Calibración de vacío para vertederos Sensor ultrasónico... -
Página 28: Parámetros
Puesta en marcha Prosonic S FMU90 HART Parámetros • Vacío E • Para canales: Especifique la distancia entre la membrana del sensor y el fondo del canal abierto en el punto más estrecho. • Para vertedero: Especifique la distancia entre la membrana del sensor y el punto más bajo del ápice del vertedero. - Página 29 Prosonic S FMU90 HART Puesta en marcha 7.2.7 Conjunto de parámetros "Comprobación valor" • Este conjunto de parámetros inicia la supresión de falsos ecos (mapeado). • Para registrar todas las señales de eco de interferencia, lleve a cabo el mapeado en el nivel más pequeño posible (idealmente en un canal vacío).
- Página 30 Puesta en marcha Prosonic S FMU90 HART Parámetros • Distancia Muestra la distancia medida actual entre la membrana del sensor y la superficie del líquido. • Comprob. dist. Compare la distancia mostrada con el valor real e introduzca el resultado de la comparación.
- Página 31 Prosonic S FMU90 HART Puesta en marcha 7.2.8 Conjunto de parámetros "Mapeado de distancia" Navegación Ajustes básicos → Comprobación de valor → Mapeado de distancia Parámetros • Distancia actual Muestra la distancia medida actual entre la membrana del sensor y la superficie del líquido.
- Página 32 *71505420* 71505420 www.addresses.endress.com...
