En todos los otros casos de aplicación (p.ej. como cilindro de medición):
· Usar válvulas estranguladoras de un
sentido GRLA para ajustar la velocidad de
giro.
Estas deberán atornillarse directamente
en las conexiones de aire comprimido
(para ello retire los racores estándar con
la codificación en colores).
· Conecte los tubos del DSMI.
Con masas excéntricas:
· Verifique si se requieren válvulas de antirretorno HGL controladas o un
acumulador de aire comprimido VZS.
De esta forma puede evitarse que la masa en movimiento se desprenda si hay
una caída de presión brusca.
Instalación eléctrica
Importante
Las corrientes de fuga pueden deteriorar el sistema de medición.
· Asegúrese de que la conexión de tierra 6 está conectada con potencial
de tierra (cable de tierra a elegir con anillo o lengüeta para enchufe plano).
El cable a tierra tiene que tener como mín. una sección de 2,5 mm
longitud máx. del cable debe ser de 0,5 m.
Inserte el tornillo suministrado aC con
·
rosca cortante en el taladro para la
conexión de tierra 6.
Esto asegurará el contacto eléctrico a
pesar de la capa de anodizado.
Festo DSMI−...−B 1003a Español

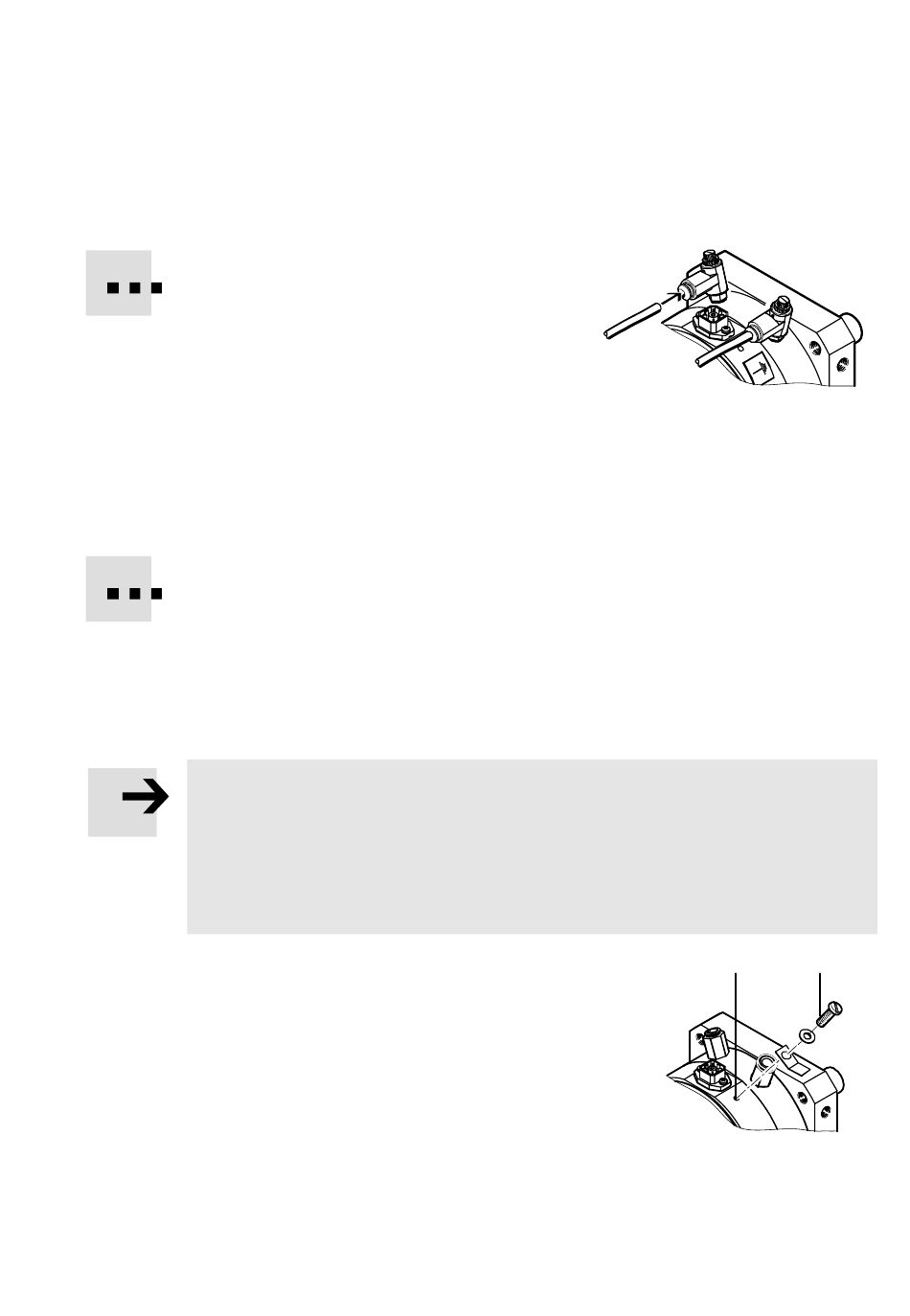

Fig. 18
