Presione la tecla POSITION (▲▼◄►) y mueva el carro de la
4
pluma hacia la siguiente área para iniciar el análisis de la marca
de registro.

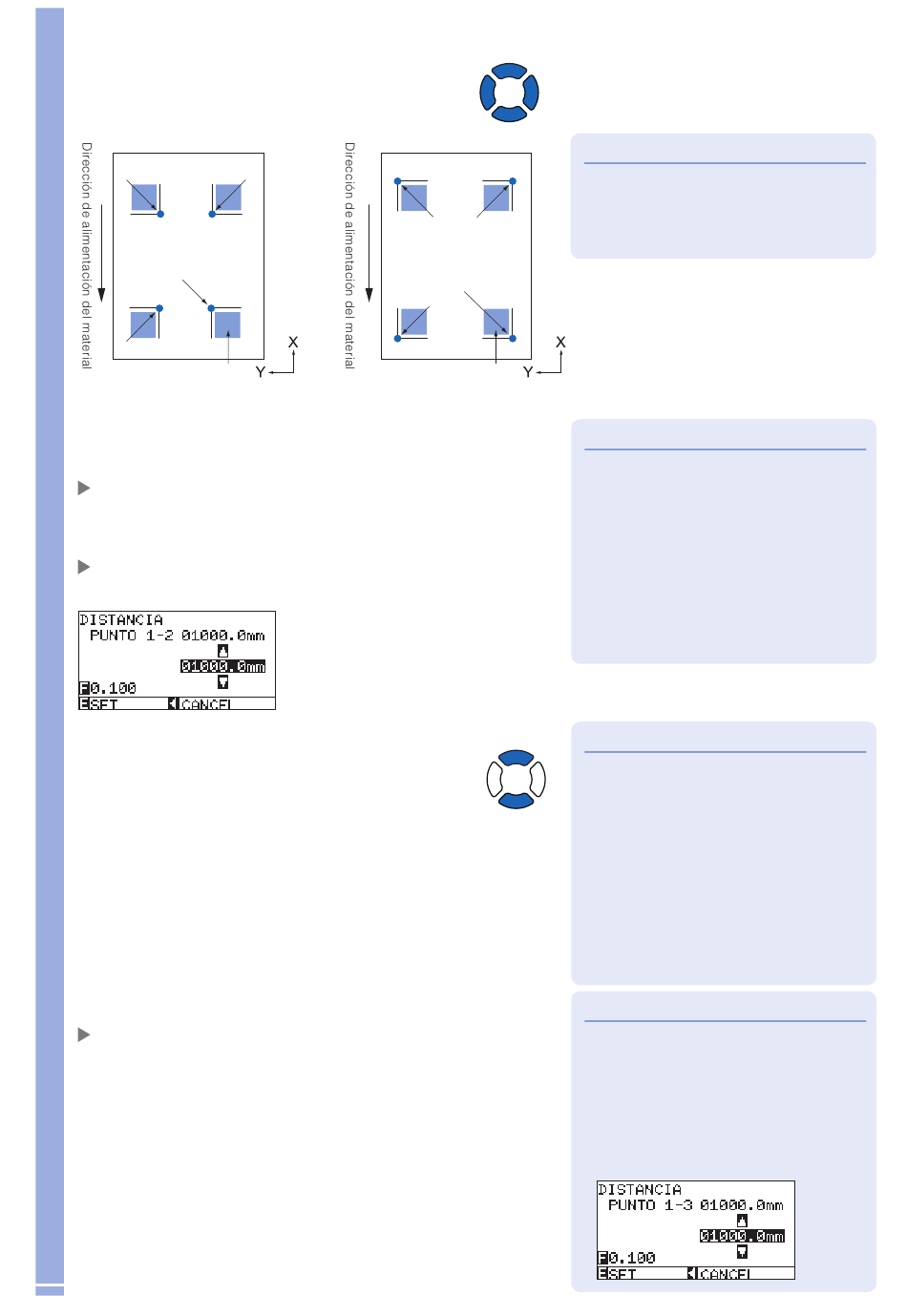

Área de análisis de la marca de registro
TIPO DE MARCA 1
Punto 4 Punto 2
Punto 1
(punto para establecer
el punto de origen)
Punto 3
Modo de la pluma dentro
del área
Compruebe la posición de la pluma y, si es correcta, presione la
5
tecla [ENTER].
Se analizan las marcas de registro. Cuando finaliza el análisis, aparece un
mensaje para pasar a la siguiente posición de la marca de registro. En tal
caso, repita los pasos 4 y 5 siguiendo el mensaje.
Se muestra la pantalla de entrada de ajuste DISTANCE cuando finaliza el
análisis de la marca de registro.
Presione la tecla POSITION (▲▼) y aumente o disminuya el
6
valor de ajuste.
Confi rme el ajuste y presione la tecla [ENTER] (SET).
7
Finaliza el ajuste mediante el análisis de la marca de registro y vuelve a
aparecer la pantalla predeterminada.
POSITION
TIPO DE MARCA 2
Punto 4 Punto 2
Punto 1
(punto para establecer
el punto de origen)
Punto 3
Modo de la pluma dentro
del área
POSITION
5-39
Complemento
La figura de la izquierda corresponde al ajuste
4PUNTOS. El tamaño y la posición del área de
inicio de análisis del registro son los mismos que
con los ajustes 2PUNTOS o 3PUNTOS.
Complemento
●
Repita los pasos 4 y 5 si se muestra un
mensaje que le solicita que pase a la marca de
registro siguiente.
●
Las veces que deberá repetir los pasos 4 y
5 dependerán de la cantidad de marcas de
registro que se disponga a analizar. Siga las
instrucciones que se muestran en la pantalla.
●
Si presiona la tecla [4], se realizará el análisis y
volverá a la pantalla de AJUSTES ARMS (1/4).
Complemento
●
La distancia calculada se muestra en la línea
superior en la pantalla de entrada del AJUSTE
DISTANCIA. El valor introducido (inicialmente
el mismo que el valor calculado) se muestra
debajo.
●
Si el valor introducido no se modifi ca, se
considerará que no existe ninguna diferencia entre
la distancia calculada y la distancia de los datos.
●
Para cambiar los dígitos de los ajustes, puede
pulsar la tecla [FAST].
Complemento
●
Si presiona la tecla POSITION (◄) (CANCEL),
volverá a mostrarse la pantalla predeterminada
sin aplicar los cambios en los ajustes.
●
Aparece la pantalla de entrada de distancia del
punto 3 si se selecciona el ajuste 3PUNTOS o
un ajuste superior, por lo que deberá repetir los
pasos 6 y 7 para realizar el ajuste.
