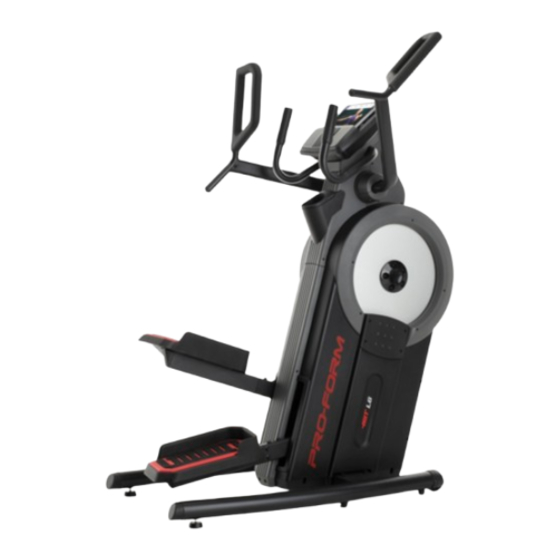

Modelo PFEL07920
Versión 0
N.º de Serie
Anote el número de serie en el
espacio que aparece arriba, para su
referencia.
Calcomanía
de Número
¿PREGUNTAS?
Si tiene alguna pregunta, o si faltan
piezas o alguna pieza ha resultado
dañada, por favor comuníquese
con el establecimiento donde
compró este producto.
PRECAUCIÓN
Lea todas las precauciones e ins-
trucciones de este manual antes
de utilizar el presente aparato.
Conserve este manual para refe-
rencia futura.
de Serie
MANUAL DEL USUARIO
Publicidad
Tabla de contenido
Manuales relacionados para Pro-Form HIIT L6
Resumen de contenidos para Pro-Form HIIT L6
- Página 1 Modelo PFEL07920 MANUAL DEL USUARIO Versión 0 N.º de Serie Anote el número de serie en el espacio que aparece arriba, para su referencia. Calcomanía de Número de Serie ¿PREGUNTAS? Si tiene alguna pregunta, o si faltan piezas o alguna pieza ha resultado dañada, por favor comuníquese con el establecimiento donde compró...
-
Página 2: Tabla De Contenido
ÍNDICE PRECAUCIONES IMPORTANTES ............. .3 COLOCACIÓN DE LAS CALCOMANÍAS DE ADVERTENCIA . -
Página 3: Precauciones Importantes
PRECAUCIONES IMPORTANTES ADVERTENCIA: Para reducir el riesgo de lesiones graves, lea todas las precaucio- nes importantes e instrucciones de este manual y todas las advertencias presentes en el entrenador antes de utilizar el entrenador. ICON no asume ninguna responsabilidad por lesiones personales ni daños a la propiedad que ocurran por el uso de este producto o a través del mismo. -
Página 4: Colocación De Las Calcomanías De Advertencia
COLOCACIÓN DE LAS CALCOMANÍAS DE ADVERTENCIA Este dibujo muestra las ubicaciones de las calcomanías de advertencia. Si una calcoma- nía se perdió o es ilegible, vea la portada de este manual y solicite una calcomanía de repuesto gratuita. Coloque la calcomanía en la ubicación mostrada. -
Página 5: Antes De Comenzar
Gracias por seleccionar el revolucionario entrenador manual. Para que le podamos asistir de manera más PROFORM HIIT L6. El entrenador HIIT L6 ofrece una eficaz, tome nota del número de modelo del producto y ® variedad impresionante de funciones diseñadas para del número de serie antes de contactarnos. -
Página 6: Diagrama De Identificación De Piezas
DIAGRAMA DE IDENTIFICACIÓN DE PIEZAS Utilice los dibujos que aparecen a continuación para identificar las piezas pequeñas necesarias para el montaje. El número que aparece entre paréntesis a continuación de cada dibujo es el número de clave de la pieza en la LISTA DE LAS PIEZAS que hallará... -
Página 7: Montaje
MONTAJE • El montaje requiere dos personas. • Además de la(s) herramienta(s) incluida(s), para el montaje se necesitan las siguientes herramientas: • Coloque todas las piezas en un área despejada y retire los materiales de empaque. No se deshaga Un destornillador estrella de los materiales de empaque hasta haber termi- nado todos los pasos de montaje. -
Página 8: Importante
2. Identifique los Estabilizadores Derecho e Izquierdo (8, 9) y oriéntelos como se muestra. Pídale a otra persona que sujete la Armadura (1) y la incline hacia la izquierda. IMPORTANTE: Tenga cuidado de no dañar los Protectores (50, 51). Conecte el Estabilizador Derecho (8) a la Armadura (1) con cuatro Tornillos M10 x 20mm (110);... - Página 9 4. Conecte la Base del Pedal Derecho (2) a la Pata del Pedal Derecho (24) con cuatro Tornillos M8 x 20mm (102); apriete parcialmente todos los Tornillos y, luego, apriételos completamente. Conecte la Base del Pedal Izquierdo (3) a la Pata del Pedal Izquierdo (25) de la misma manera.
- Página 10 6. Vea el dibujo de arriba. Con la ayuda de otra persona, oriente la Consola (5), la Cubierta de la Consola (7) y el Soporte de la Consola (4) como se muestra. Luego, encamine el cable (A) de la Consola a través de la Cubierta de la Consola y el Soporte de la Consola.
- Página 11 8. Identifique las Barandas Derecha e Izquierda (10, 11). Asegúrese de que los Pedales (22, 23) estén nivelados. Conecte la Baranda Derecha (10) al Brazo de la Baranda Derecha (15) con tres Tornillos M8 x 25mm (105); apriete parcial- mente todos los Tornillos y, luego, apriételos completamente.
- Página 12 10. Conecte la Cubierta Delantera (52) a los Protectores Izquierdo y Derecho (50, 51) con seis Tornillos de Cabeza Plana M4 x 16mm (101); apriete parcialmente todos los Tornillos de Cabeza Plana y, luego, apriételos completamente. 50, 51 11. Asegúrese de que todas las partes estén apretadas apropiadamente.
-
Página 13: Cómo Usar El Entrenador
CÓMO USAR EL ENTRENADOR CÓMO ENCHUFAR EL ADAPTADOR DE CORRIENTE CÓMO MOVER EL ENTRENADOR IMPORTANTE: Si el entrenador ha sido expuesto Debido al tamaño y peso del entrenador, se requie- a bajas temperaturas, deje que alcance la tempe- ren dos personas para moverlo. Párese frente al ratura ambiente antes de enchufar el adaptador entrenador, sostenga el soporte de la consola (B) y de corriente. - Página 14 CÓMO HACER EJERCICIOS EN EL ENTRENADOR CÓMO NIVELAR EL ENTRENADOR Para subir al entrenador, sujétese a las barandas (D) Si el entrenador o los mangos (E) y párese sobre el pedal (F) que está se mece un en la posición más baja. Luego, coloque el otro pie en poco durante el el otro pedal.
-
Página 15: Cómo Usar La Consola
CÓMO USAR LA CONSOLA DIAGRAMA DE LA CONSOLA CARACTERÍSTICAS DE LA CONSOLA Con la app iFit, puede acceder a una amplia y variada biblioteca de entrenamientos de video de iFit, crear IMPORTANTE: Para activar su consola y comenzar sus propios entrenamientos, controlar el resultado a usar sus exclusivas características, vea el paso de su entrenamiento y tener acceso a otras muchas de montaje 12 de la página 12. - Página 16 CÓMO USAR LA FUNCIÓN MANUAL BPM y el símbolo de corazón (pulso): Su ritmo cardíaco al utilizar un monitor de ritmo cardíaco 1. Comience a pedalear o pulse cualquier botón compatible (vea el paso 5). de la consola para encender la consola. RESIST (resistencia): El nivel de resistencia de Al encender la consola, la pantalla se encenderá.
- Página 17 Para personalizar la función recorrer, primero Para conectar un monitor de ritmo cardíaco pulse repetidamente el botón Display (pantalla) compatible a la consola, pulse el botón iFit Sync hasta que aparezca la información del entrena- (sincronización iFit) de la consola; el número de miento que quiere agregar o eliminar del ciclo vinculación de la consola se mostrará...
- Página 18 CÓMO USAR EL SISTEMA DE SONIDO 3. Conecte su dispositivo inteligente a la consola. Para reproducir música o audiolibros a través del Pulse el botón iFit Sync (sincronización iFit) de la sistema de sonido de la consola mientras hace ejerci- consola;...
- Página 19 Nota: La meta calórica mostrada en la des- CÓMO CONECTAR SU MONITOR DE RITMO cripción del entrenamiento es una estimación CARDÍACO A LA CONSOLA del número de calorías que quemará durante el entrenamiento. El número real de calorías La consola es compatible con todos los monitores de que quemará...
- Página 20 CÓMO CAMBIAR LOS AJUSTES DE LA CONSOLA Tiempo Total: La pantalla mostrará la palabra TIME (tiempo). La pantalla mostrará el número 1. Seleccione la función de ajustes. total de horas que se usó el entrenador. Para seleccionar la función de ajustes, pulse el botón Settings (ajustes).
-
Página 21: Mantenimiento Y Solución De Problemas
MANTENIMIENTO Y SOLUCIÓN DE PROBLEMAS MANTENIMIENTO CÓMO AJUSTAR EL INTERRUPTOR DE LENGÜETA Es importante un mantenimiento regular para un rendi- Si la consola no muestra una información correcta, miento óptimo y para reducir el desgaste. Inspeccione debe ajustar el interruptor de lengüeta. Para ajustar el interruptor de lengüeta, desenchufe en primer lugar y apriete correctamente todas las piezas cada vez que se use el entrenador. - Página 22 CÓMO AJUSTAR LA CORREA DE MANEJO Luego, localice el Tornillo de Si los pedales resbalan mientras pedalea, incluso Ajuste inferior (A). cuando la resistencia está configurada al nivel máximo, Apriete cuatro puede que las correas de manejo necesiten ser ajusta- vueltas el Tornillo das.
-
Página 23: Guías De Ejercicios
GUÍAS DE EJERCICIOS maximizar la quema de grasas, haga ejercicios con su ADVERTENCIA: ritmo cardíaco cerca del número central de su zona de Antes de entrenamiento. comenzar este o cualquier programa de ejercicios, consulte con su médico. Esto es Ejercicio Aeróbico: Si su objetivo es fortalecer particularmente importante para individuos su aparato cardiovascular, debe realizar ejercicio mayores de 35 años o individuos con proble-... -
Página 24: Lista De Las Piezas
LISTA DE LAS PIEZAS N.º de Modelo PFEL07920.0 R1020A N.º Ctd. Descripción N.º Ctd. Descripción Armadura Protector Derecho Base del Pedal Derecho Cubierta Delantera Base del Pedal Izquierdo Cubierta Trasera Soporte de la Consola Base de la Bandeja de Accesorios Consola Tapa del Estabilizador Anillo de Retención... - Página 25 N.º Ctd. Descripción N.º Ctd. Descripción Tornillo M8 x 15mm Tornillo M8 x 86mm Tornillo con Collar M8 Tornillo M10 x 20mm Perno M8 x 30mm Tapa Inclinada Contratuerca M8 Tornillo M10 Tornillo M8 x 23mm Tornillo M4 x 19mm Tornillo de Cabeza Plana M4 x Tornillo M4 x 12mm 16mm...
-
Página 26: Dibujo De Piezas
DIBUJO DE PIEZAS A N.º de Modelo PFEL07920.0 R1020A... -
Página 27: Dibujo De Piezas B
DIBUJO DE PIEZAS B N.º de Modelo PFEL07920.0 R1020A... -
Página 28: Cómo Pedir Piezas De Repuesto
CÓMO PEDIR PIEZAS DE REPUESTO Para pedir piezas de repuesto, por favor vea la portada de este manual. Para que podamos ayudarle mejor, pre- pare la siguiente información antes de contactar con nosotros: • El número de modelo y el número de serie del producto (vea la portada de este manual) •...
