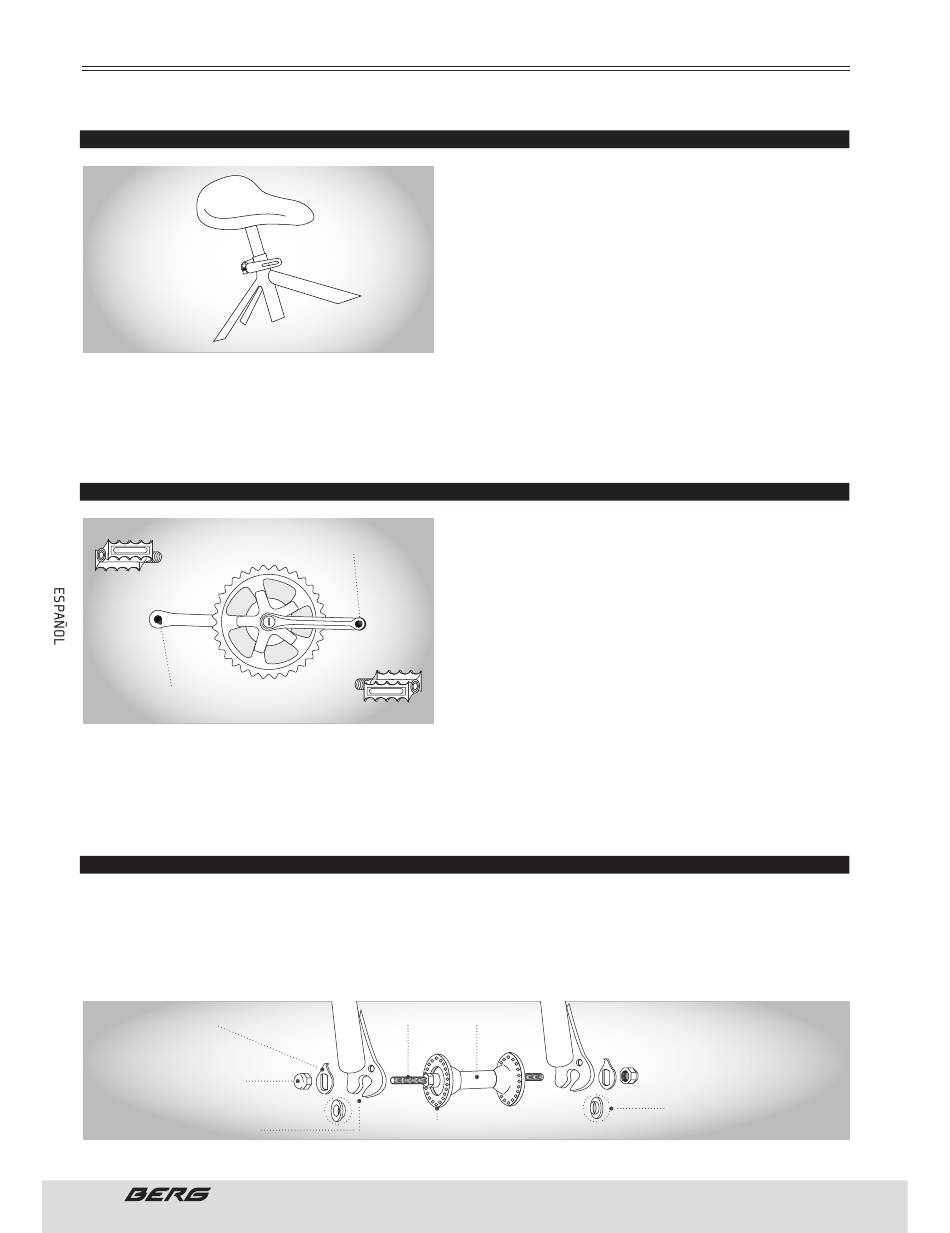

MONTAJE
SILLÍN
del sillín de forma que quede paralelo al suelo. Las partes dentadas de la abrazadera del sillín deben en-
cajar con las del cuadro; mueva la parte delantera del sillín hacia arriba y hacia abajo para alinear estas
partes dentadas. Apriete fuerte la abrazadera del sillín. Apriete fuerte los tornillos de la tija. Dé la vuelta
a la bicicleta y apóyela sobre el sillín y el manillar. La tija debe estar montada de forma que la marca de
inserción mínima no quede a la vista, conforme se indica en la página 128.
PEDALES Y BIELAS
IMPORTANTE!
MONTE SOLO EL PEDAL IZQUIERDO
páginas 157-158 para más información sobre la configuración y mantenimiento adecuados de los con-
juntos de pedalieres. Una vez fijado a los pedales, asegúrese de que el pedalier gira con suavidad y sin
movimientos laterales. Montar un pedal en la biela que no le corresponde puede desgastar las roscas y
conllevar daños irreparables. Antes de usar la bicicleta por primera vez, asegúrese de que los pedales
están montados correctamente.

RUEDA DELANTERA

1. Asegúrese de que los frenos tienen la holgura suficiente para que la rueda pueda pasar entre las pas-
tillas sin obstrucciones.
2. Coloque la rueda delantera entre las puntas de la horquilla.
3. Monte las arandelas de presión con los bordes en relieve hacia la horquilla e insértelas en las pequeñas
ranuras que hay en los brazos de la horquilla. Algunas bicicletas pueden contar con arandelas de presión
ARANDELA DE PRESIÓN
TUERCA DEL EJE
SALIENTES DE LA HORQUILLA
144
// MANUAL DEL USUARIO
All manuals and user guides at all-guides.com
Desenrosque la tuerca de la abrazadera del sillín y pon-
ga tres o cuatro gotas de aceite en el tornillo roscado.
Coloque el extremo más pequeño de la tija del sillín en
la abrazadera de la tija de forma que se fije con el tor-
nillo orientado hacia la parte trasera del tubo de asien-
to. Enrosque la tuerca en la abrazadera sin apretarla.
Inserte el extremo más grande de la tija del sillín en
el tubo de asiento del cuadro, y fíjese en la marca de
inserción mínima de la tija. Coloque la parte superior
Fíjese en las letras R (derecha) y L (izquierda) grabadas
IMPORTANTE!
MONTE SOLO EL PEDAL DERECHO
en el eje de cada pedal y móntelos a mano enroscándo-
los con cuidado. El pedal derecho se une a la biela del
lado de los platos roscándola en sentido horario, mien-
tras que el pedal izquierdo se une a la otra biela roscán-
dola en sentido antihorario. Ajuste los pedales con una
llave de boca de 15 mm. Es muy importante comprobar
que la transmisión está ajustada y apretada correcta-
mente antes de usar la bicicleta. Los pedalieres nuevos
pueden aflojarse al usarlos por primera vez; consulte las
EJE
TUERCAS CÓNICAS
BUJE
ARANDELA DE PRESIÓN
PROGRESIVA
