5.4.2. Arranque de la electrobomba de trabajo a 380V (OPCIONAL)

En los modelos tanto de propulsión Diésel como de propulsión
con batería 48Vdc, podrá suministrarse, bajo petición, una
electrobomba a 380V
desplazamientos de los brazos (subidas, bajadas y rotaciones).
Para obtener el arranque de la electrobomba trifásica:

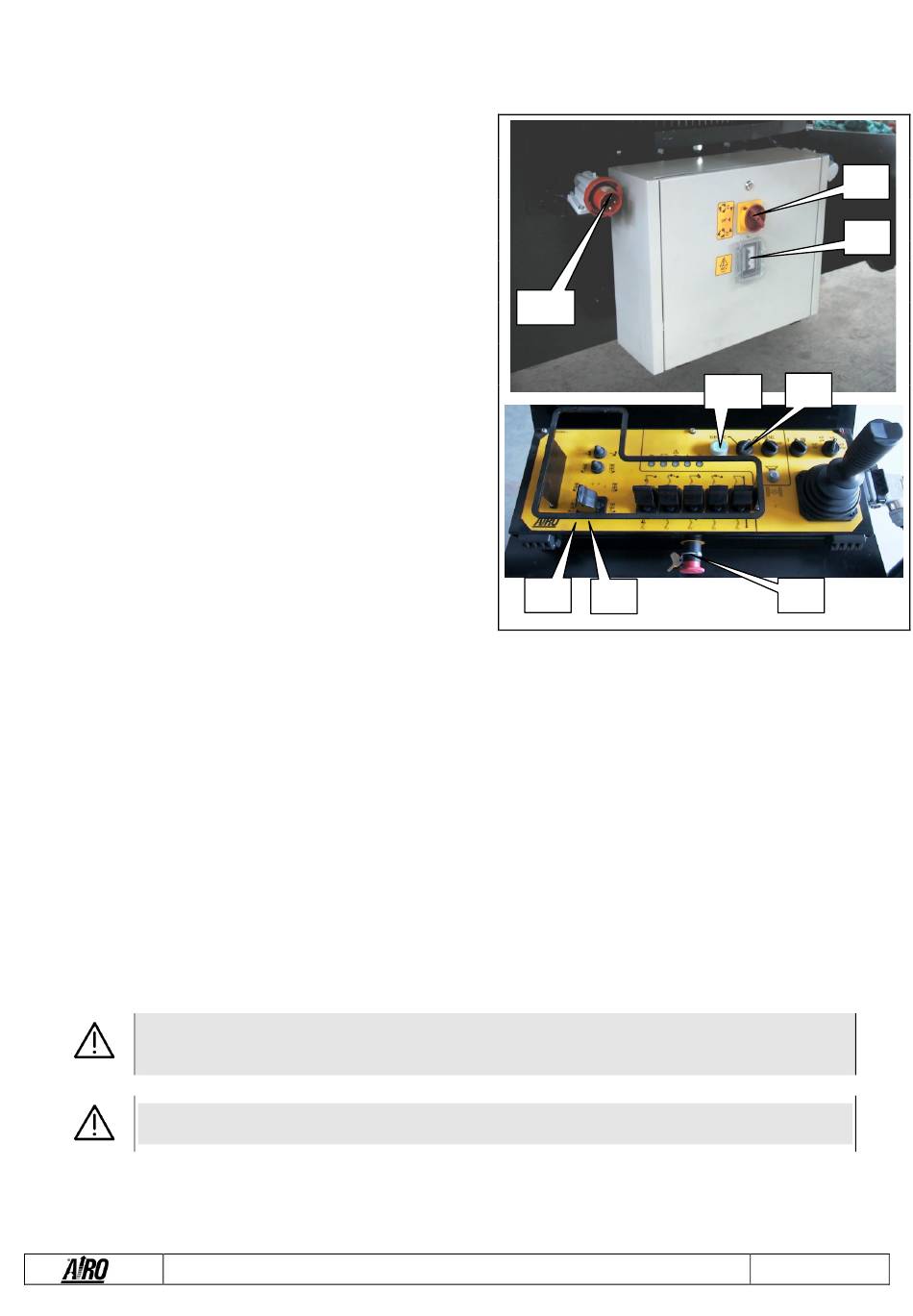

Enchufar en la toma de corriente (A) del chasis la

clavija a 380 V del cable de alimentación;
Colocar en posición ON los interruptores (C) indicados

en la figura;
 Colocar en posición ON el interruptor angular rojo (F)
girándolo hacia abajo o hacia arriba. En caso de que la
conexión se produzca sin problemas, el arranque podrá
ser efectuado como se indica en los puntos sucesivos.
Por el contrario, en caso de error de fase en la
alimentación eléctrica, se activará automáticamente el
alarma sonora y la electrobomba no podrá ser
arrancada. En dicho caso, las fases de alimentación
podrán corregirse girando 90° el interruptor angular
rojo (F) situado en la caja eléctrica.
Para arrancar la electrobomba desde el panel de

control de la plataforma es necesario:
o Seleccionar el panel de control de la
plataforma con el interruptor de llave de la
unidad de control eléctrica del suelo.
o Desbloquear la el pulsador seta (D) girándolo
¼ de vuelta en el sentido de las agujas del reloj.
o Colocar el selector de alimentación (B) en posición "Electric", en caso de presencia de modelos con
motor Diésel, o bien "Electric AC", en caso de presencia de modelos con batería a 48Vdc;
o Seleccionar la alimentación a 380V con el selector (E), en caso de presencia contemporánea de una
electrobomba 12Vdc;
o Presionar el pulsador verde (H en caso de presencia contemporánea de una electrobomba 12Vdc, o
bien G);
o El encendido de la luz testigo verde (I, ubicada cerca de H en caso de presencia contemporánea de
una electrobomba 12Vdc, o bien ubicada cerca de G), indica que la electrobomba trifásica está
encendida;
o Esperar 5 segundos antes de mover la máquina.
Para apagar la electrobomba, presionar

contemporánea de una electrobomba 12Vdc, o bien G).
N.B. cuando la máquina está alimentada con electrobomba a 380V sólo pueden ejecutarse maniobras de
posicionamiento de la plataforma, pero no de traslación/dirección. Las maniobras ejecutadas con la
electrobomba 380V son sensiblemente más lentas que las efectuadas con motor Diésel.
NOTA: El arranque de la electrobomba sólo se producirá si el pedal de hombre muerto no está
presionado o, en cualquier caso, no habilitado. Significa pues que la electrobomba sólo podrá
arrancarse si la luz testigo verde ON de la plataforma parpadea.
¡ATENCIÓN! Controlar siempre la posición del cable de alimentación durante los desplazamientos.
Desconectar todas las alimentaciones eléctricas antes de abrir las cajas.
trifásica para efectuar
nuevamente el pulsador verde (H en caso de presencia
Uso y mantenimiento – Serie A21 J A23 J
los
A
I
H
B
E/G
fig.10
D
Pàg. 46
F
C
