5.9 Compensar la posición oblicua de la
pieza con palpador 3D
Introducción
Rogamos consulte el manual de la máquina.
Depende de la máquina si una desalineación de la pieza
inclinada puede compensarse con un offset (ángulo de
rotación de la mesa).
HEIDENHAIN solo garantiza la función de los ciclos
de palpación si se utilizan sistemas de palpación de
HEIDENHAIN.
El control numérico compensa una desalineación de la pieza
inclinada aritméticamente mediante un giro básico (ángulo del giro
básico) o mediante un offset (ángulo de rotación de la mesa).
Para ello, el control numérico fija el ángulo de giro en el ángulo que
debe incluir una superficie de una pieza con el eje de referencia
angular del espacio de trabajo.
Giro básico: el control numérico interpreta el ángulo medido como
rotación alrededor de la dirección de la herramienta y guarda los
valores en las columnas SPA, SPB o SPC de la tabla puntos de
referencia.
Offset: el control numérico interpreta el ángulo medido como
desplazamiento en el sistema de coordenadas de la máquina y
guarda los valores en las columnas A_OFFS, B_OFFS o C_OFFS de
la tabla de puntos de referencia.

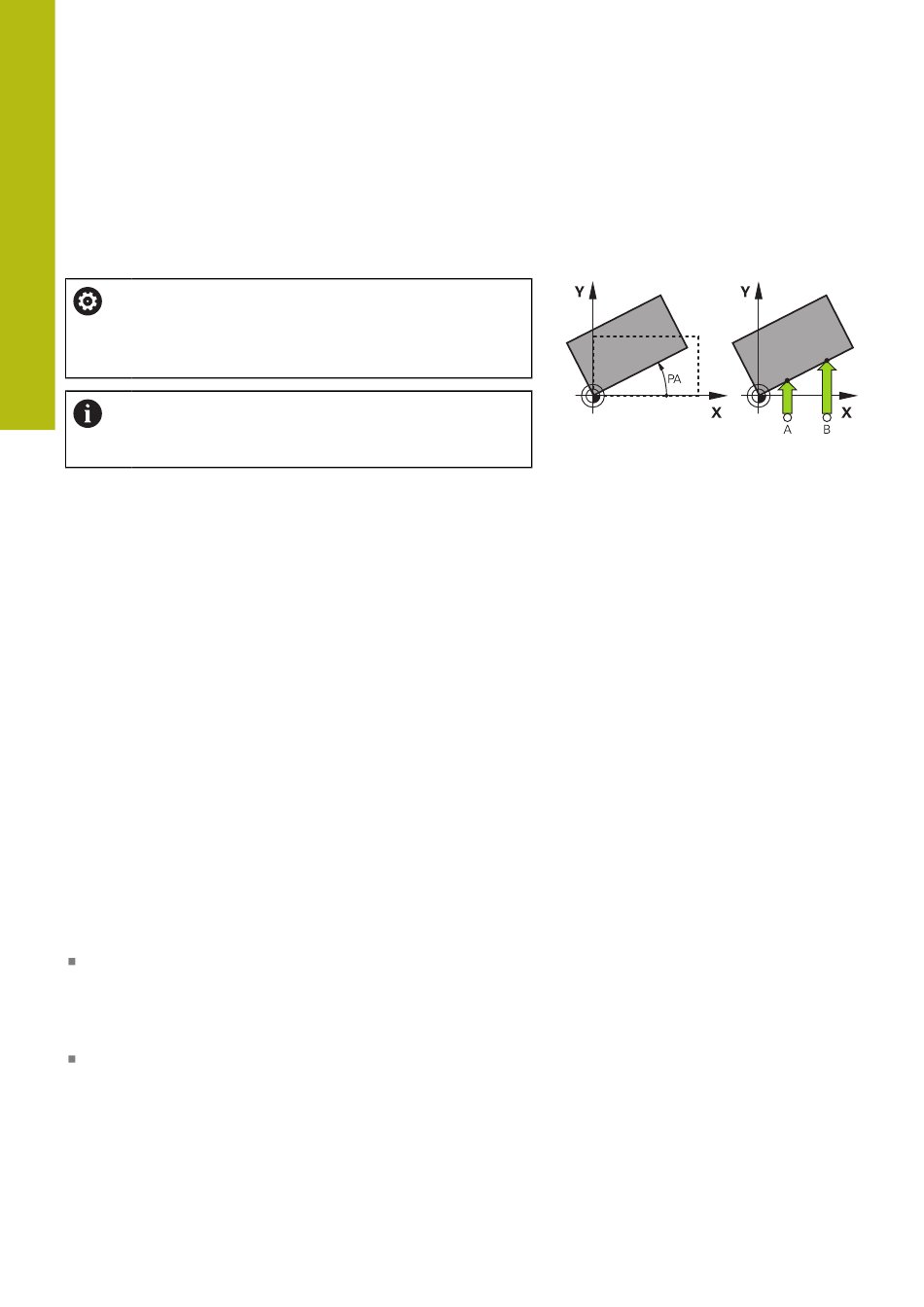

Para calcular el giro básico o el offset, palpar dos puntos en una
superficie lateral de la pieza. El orden secuencial con el que se
realiza la palpación de los puntos afecta al ángulo calculado. El
ángulo se calcula desde el primer hasta el segundo puntos de la
palpación. También puede determinar el giro básico o el offset
mediante taladros o vástagos. Sin embargo, ello requiere un
espacio de trabajo uniforme. El cálculo del giro básico se lleva a
cabo en el sistema de coordenadas de introducción (I-CS).
Si se calcula el giro básico en un espacio de trabajo inclinado
activo, debe tenerse en cuenta lo siguiente:
Si las coordenadas actuales de los ejes rotativos y el ángulo
basculante definido (menú 3D-ROT) coinciden, el espacio de
trabajo es consistente. Por tanto, el giro básico se calcula en el
sistema de coordenadas de introducción (I-CS) en función del
eje de la herramienta.
Si las coordenadas actuales de los ejes rotativos y el ángulo
basculante definido (menú 3D-ROT) no coinciden, el espacio de
trabajo es inconsistente. Por tanto, el giro básico se calcula en
el sistema de coordenadas de la pieza (W-CS) en función del eje
de la herramienta.
