1. Varilla de soporte de la
bolsa
2. Perno
3. Chapa de alineación de la
bolsa
4. Contratuercas de
caperuza (3)
5. Agarradero
6. Perno (5/16 x 1-1/2 inches)
(2)
7. Soporte del manillar (2)
2. Fije los cierres del manillar al manillar con dos pernos
(5/16 x 1-1/2 inches), arandelas, y contratuercas
(5/16 inch) (Figura 3).
Nota: Instale las arandelas con la cara curvada hacia
el manillar.
Nota: Usted puede ajustar la altura del manillar
para trabajar cómodamente. Colóquese detrás del
manillar para determinar la altura adecuada. Para
ajustar la altura del manillar, coloque los pernos y
contratuercas que fijan los cierres del manillar al
manillar en los otros taladros de montaje de los
cierres.
3. Introduzca el perno a través de la chapa de alineación
de la bolsa y el segundo taladro desde arriba del lado
izquierdo del manillar, y fíjelo con una contratuerca
de caperuza (Figura 3).
4. Deslice la varilla de soporte de la bolsa por el tercer
(desde arriba) taladro de montaje de cada lado del
manillar y fije cada extremo con una contratuerca de
caperuza (Figura 3).
5. Utilice sujetacables para fijar los cables de control al
manillar (Figura 3).

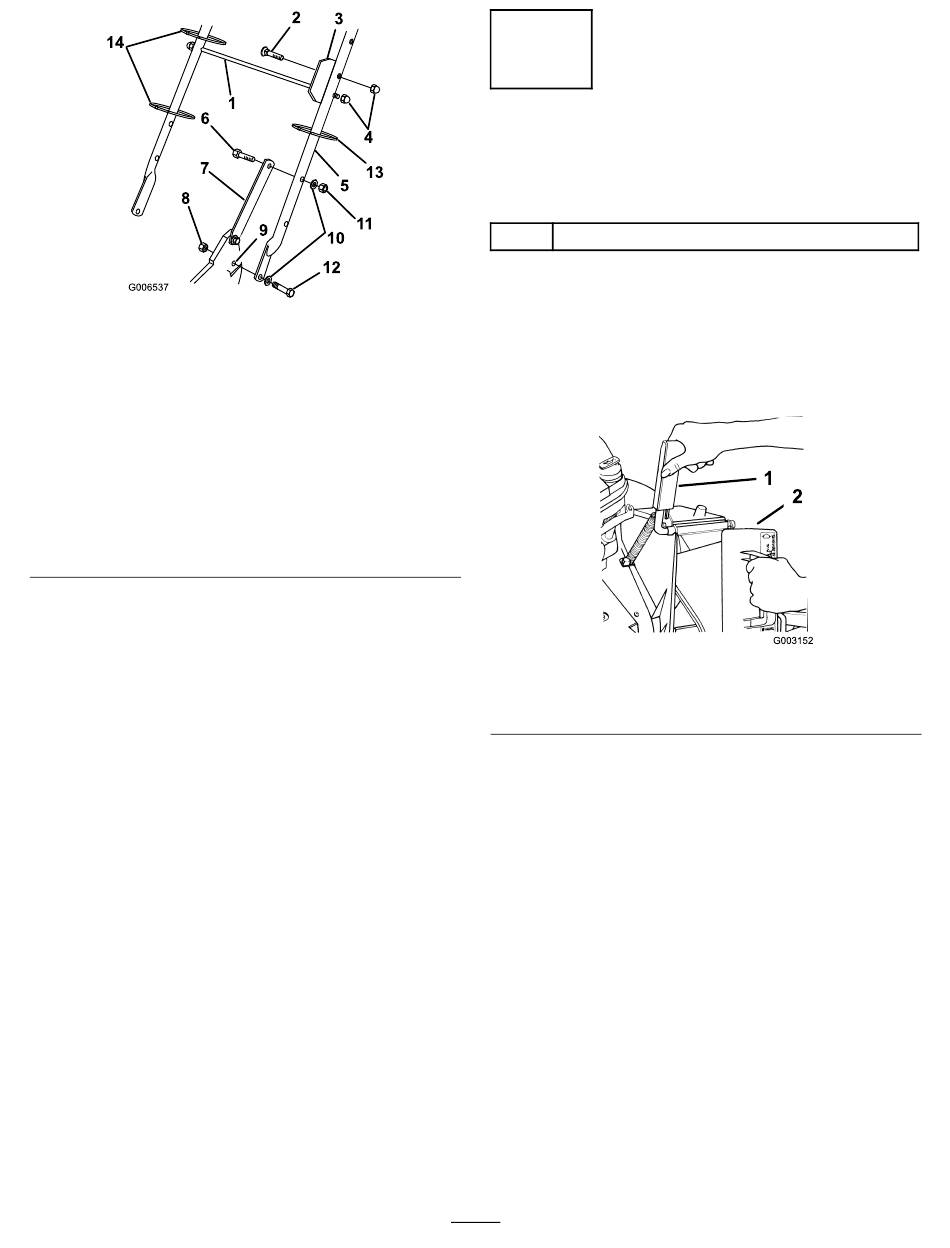

Figura 3
8. Contratuerca con inserto
fino de nylon (2)
9. Taladro inferior de la
carcasa
10. Arandela (4)
11. Contratuerca (2)
12. Perno (5/16 x 1-1/4 inches)
(2)
13. Sujetacables (3)
2
Instalación del tapón del
conducto de descarga
Piezas necesarias en este paso:
1 Tapón del conducto de descarga
Procedimiento
1. Abra la puerta de descarga tirando del tirador
hacia adelante y desplazando la puerta hacia atrás
(Figura 4). Mientras inserta el tapón, sujete el tirador
de la puerta para evitar que el muelle cierre la puerta.
1. Tirador de la puerta de
descarga
2. Puesto que el tapón es algo más ancho que la
abertura del conducto de descarga, gire el tapón
ligeramente en el sentido de las agujas del reloj al
insertarlo (Figura 4).
Nota: Asegúrese de que la flecha de la pegatina del
tapón señale hacia arriba.
3. Inserte el tapón hasta el fondo, hasta que el clip en la
parte inferior del tapón se enganche, fijando el tapón
firmemente en el conducto de descarga (Figura 5).
9
Figura 4
2. Tapón, girado en el sentido
de las agujas del reloj
