CC1N7631de
03.05.2020

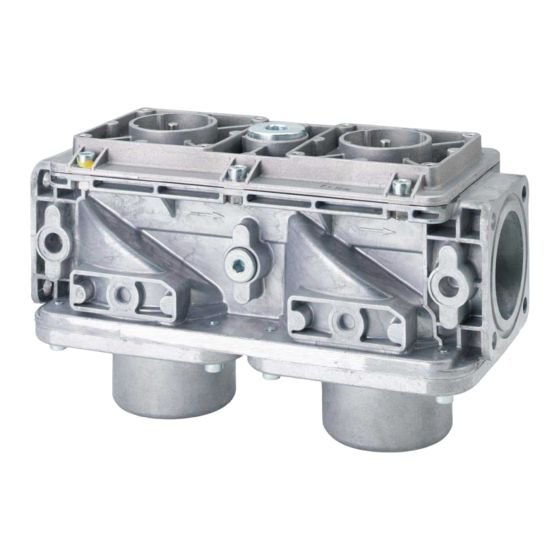

VGD20
Válvulas dobles de gas
Válvula doble de gas de clase A para su instalación en trenes de gas
Válvulas de corte de seguridad según EN 161 en conexión con los
actuadores SKPx5
Adecuadas para usar con gases de las familias de gas I...III
Las válvulas dobles de gas en combinación con SKPx5 abren lentamente y
cierran con rapidez
Válvulas de 2 vías del tipo normalmente cerrado
1"...DN150
La válvula doble de gas debe ser equipada con 2 actuadores
Hojas de datos suplementarias de los actuadores, consultar Diseño
mecánico
Modelos para EE.UU. por encargo
¡Las VGD2/VGD4 y esta hoja técnica están diseñados para los OEMs que
integren válvulas dobles de gas en sus productos!
Las VGD están indicadas preferentemente ...
-
instalaciones de combustión de gas
trenes de gas en conexión con quemadores de gas de aire insuflado
-
La VGD sirve como:
-
válvulas de corte (en conexión con actuadores SKP15)
válvulas de control con función de corte (en conexión con actuadores SKP25,
-
SKP55 o SKP75)
Todas las VGD se pueden combinar libremente con el SKPx5.
VGD40/VGD41
VGD2...
VGD4...
Smart Infrastructure
7
631
Publicidad
Tabla de contenido
Manuales relacionados para Siemens VGD2 Serie
Resumen de contenidos para Siemens VGD2 Serie
- Página 1 VGD20 VGD40/VGD41 VGD2... Válvulas dobles de gas VGD4... Válvula doble de gas de clase A para su instalación en trenes de gas Válvulas de corte de seguridad según EN 161 en conexión con los actuadores SKPx5 Adecuadas para usar con gases de las familias de gas I...III ...
- Página 2 Documentación adicional Tipo de Tipo de Nombre de producto Número de documentación producto documentación Instrucciones de AGA40.40 Placa de conexión del gas 74 319 0244 0 montaje de encendido Instrucciones de AGA40.41 Placa de conexión del 74 319 0244 0 montaje presostato Instrucciones de...
-
Página 3: Nombre De Producto
Notas de montaje Verifique que se respetan las correspondientes normas nacionales de seguridad Tanto el montaje como la sustitución del SKPx5 pueden realizarse bajo presión de gas. Ver también las instrucciones de montaje: Instrucciones de montaje Tipo de Nombre de producto producto AGA40.40... -
Página 4: Estándares Y Certificados
Requisitos generales ¡La edición vigente de las normas puede consultarse en la declaración de conformidad! Certificado EAC de Conformidad (Conformidad Eurasiática) ISO 9001:2015 ISO 14001:2015 OHSAS 18001:2007 China RoHS Tabla de sustancias peligrosas: http://www.siemens.com/download?A6V10883536 4/26 Smart Infrastructure CC1N7631de 03.05.2020... - Página 5 Estándares y certificados (continuación) Homologaciones en Referencia combinación con el SKPx5 VGD20.403 VGD20.503 VGD20.2511 VGD20.3211 VGD20.4011 VGD20.4011A **) VGD20.4011C VGD20.4011Y VGD20.5011 VGD20.5011A **) VGD20.5011C VGD20.5011Y VGD40.040 ...
-
Página 6: Eliminación Y Reciclaje
Después de cada sustitución, compruebe el correcto funcionamiento así como la estanqueidad interna y externa de la VGD. Las válvulas dobles de gas Siemens deben ser reparadas exclusivamente en Centros de Reparación Siemens. Precaución: ¡En caso de sustitución de la válvula se deberá sustituir también el QPLx5! Sobre la base de la vida útil prevista según AFECOR para presostatos de gas, el... -
Página 7: Diseño Mecánico
Diseño mecánico Filtro Un filtro de acero inoxidable situado en la zona de entrada protege contra la suciedad a la VGD, al asiento y al disco de la válvula, así como a los aparatos conectados aguas abajo. AGF10 para VGD2 Las bridas AGF10 están provistas de un tapón de 1/8". - Página 8 Diseño mecánico (continuación) VGD4 Las VGD4 están ejecutadas como válvulas de disco de asiento doble. La conexión de impulsos de ¼" de la AGA40.40 a la válvula V1 o la conexión de impulsos en la brida de salida de la VGD a la válvula V1 o V2 se puede conectar a la conexión de impulsos del regulador de presión constante SKP25 montado.
- Página 9 Diseño mecánico (continuación) SKPx5 Las VGD se pueden combinar con los siguientes SKPx5: Referencia Hoja Función técnica SKP15 N7643 Abierto/cerrado SKP25 N7644 Abierto/cerrado con control de presión constante/control de presión equilibrada SKP25.7 N7644 Abierto/cerrado con control de presión y especificación de valor teórico modificable mediante señal eléctrica SKP55 N7648...
- Página 10 Resumen de tipos (otros tipos de válvula bajo pedido) VGD20 Con 11 conexiones de rosca interna Con 11 conexiones de rosca interna Con 3 conexiones de rosca Sin perfil en el asiento de la válvula Con perfil específico en el asiento de la Con 11 conexiones de rosca interna Diámetr Caudal a...
- Página 11 Resumen de tipos (otros tipos de válvula bajo pedido) (continuación) VGD41 VGD41.xxx con AGA40.41 a ambos lados, véase Dimensiones Caudal a VGD41.xxx sin perfil interno del asiento p = 1 kPa m³/h aire de la válvula para permitir un paso más rápido del gas Número de articulo Tipo...
-
Página 12: Datos De Pedido
Datos de pedido Al realizar el pedido, indique el tipo de la válvula doble de gas. Los actuadores, la válvula doble de gas y la brida (solo VGD2) se suministran envasados individualmente. Ejemplo: VGD2 Válvula doble de gas de 2" con 2 bridas y 2 actuadores 1 unidad VGD20.503 2 unidades SKPx5 2 unidades AGF10.50... - Página 13 Accesorios (debe pedirse por separado) Brida AGF10 Bridas para conexión VGD2 Pedir las bridas por separado Las bridas son combinables con la válvula VGD2 Están disponibles los siguientes tamaños de brida y roscas de brida: Brida Tamaño Longitud nominal en mm...
- Página 14 El usuario debe aportar una boquilla roscada doble (1/8" a 1/4") para el montaje del QPL25. Kit de repuesto para VGD20 AGA92 Número de referencia de Siemens Número de articulo S55851-Z901-A100 Necesario para la sustitución del VGD20 manteniendo la antigua brida AGA41 / AGA51 ...
-
Página 15: Datos Técnicos
Datos técnicos Datos generales Clase de válvula en combinación con A según EN 161 SKPx5 (excepto con SAX31) Grupo 2 (EN 161) Temperatura permitida del fluido -15...60 °C Peso - VGD2 Aprox. 3,2 Kg. - VGD4 Ver Dimensiones Brida de conexión para VGD4 PN16 según ISO 7005-2 Caudal necesario Ver Diagrama de caudal... - Página 16 Datos técnicos (continuación) Tipo Presión de servicio máxima Volumen entre V1/V2 Presiones/volúmenes (presión dinámica) (litros) permitidos de gas VGD20.2xx 0,75 VGD20.3xx 0,75 VGD20.4xx 0,75 VGD20.5xx VGD40.040 VGD40.050 VGD40.065 VGD40.065J VGD40.080 VGD40.080J VGD40.100 VGD40.125 VGD40.150 VGD41.040 VGD41.050 VGD41.065 VGD41.080 VGD41.100 VGD41.125 VGD41.150 VGD40 Las VGD40 están concebidas para una solicitación de presión de hasta 150 kPa...
- Página 17 Ejemplo: posibilidades de montaje del QPL15 con junta tórica en la VGD20.xx11 Ejemplo: posibilidades de montaje del QPL25 con racor en la VGD20.xx3 Rp¼"...1/8" 17/26 Smart Infrastructure CC1N7631es 03.05.2020...
- Página 18 Ejemplo: posibilidades de montaje del QPLx5 en la VGD4 Leyenda pi = Presión de entrada po = Presión de salida pm = Presión de la cámara intermedia pvps = Control de estanqueidad de la válvula 18/26 Smart Infrastructure CC1N7631es 03.05.2020...
- Página 19 Ejemplo: Combinaciones de VGD40/VGD41 y actuador (aquí con SKP15 y SKP25) 7631z56es/0318 19/26 Smart Infrastructure CC1N7631es 03.05.2020...
- Página 20 Diagrama de caudal de VGD (solo para VGD completamente abiertas) Base +15 °C 101,3 kPa seco 4 5 6 8 10 30 40 60 80 100 1500 3000 5000 8000 3000 8000 1000 Leyenda: ..Curvas características de caudal mínimo ____ Curvas características de caudal máximo (con la VGD completamente abierta) 20/26...
- Página 21 Diagrama de caudal de VGD (solo para VGD completamente abiertas) (continuación) Determinación de la caída de presión para gases con densidades relativas (dv) que difieran de las escalas del diagrama: Magnitudes necesarias p(Gas) Densidad del gas en kg/m³ V(Gas) Volumen de gas en m³/h ...
- Página 22 Ejemplo: Rango de funcionamiento recomendado (extracto del diagrama de caudal de VGD) 4 5 6 8 10 30 40 60 80 100 1500 3000 5000 8000 1000 2000 3000 8000 1000 ..Leyenda Curvas características de caudal mínimo (pueden variar en función de la calidad de los puntos de toma de presión) Curvas características de caudal máximo (con la VGD completamente abierta) Punto de trabajo...
- Página 23 Ejemplo: Rango de funcionamiento recomendado (extracto del diagrama de caudal de VGD) (continuación) Puntos PA / PB, véase el capítulo Ejemplo de dimensionamiento. Ejemplo de El cálculo simplificado tiene lugar conforme al diagrama anterior: VGD con SKP75. dimensionado Requisito Salida de gas de quemador hacia cámara combustión Ejemplo simplificado: Presión constante = 0 kPa...
- Página 24 Dimensiones (no están a escala) Dimensiones en mm Nota: Las VGD20 deben montarse exclusivamente en combinación con AGF10. VGD20.xx3 con AGF10 G / RP 3/4" G / RP 3/4" SKP... SKP... 113,5 113,5 Tan solo AGF10.50 (30 mm) 53,6 63,5 63,5 VGD20.xx11 con AGF10 (para dimensiones, consultar VGD20.403/VGD20.503)
- Página 25 Dimensiones (continuación) (No están a escala) VGD40/VGD41 25/26 Smart Infrastructure CC1N7631es 03.05.2020...
- Página 26 En la VGD40.xxxL está invertida la posición de montaje de ambas AGA40.4x Diámetro nominal, dimensión de la conexión del medio Número de taladros en la brida 2020 Siemens AG Smart Infrastructure, Berliner Ring 23, D-76437 Rastatt ¡Sujeto a cambios! 26/26...
