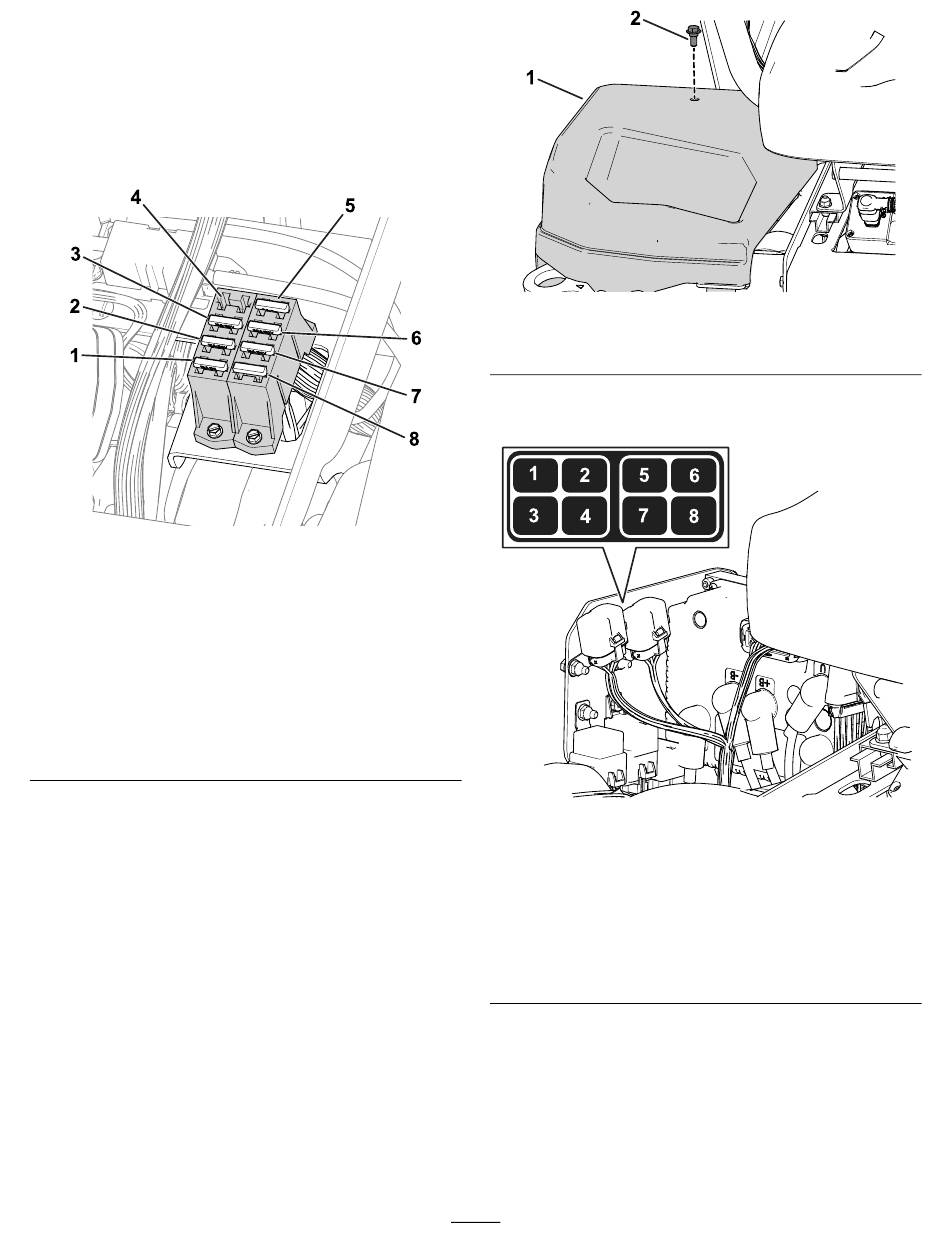

Ubicación de los fusibles
Ubicación de los fusibles del
sistema de 48 V
Los fusibles del sistema eléctrico de 48 V están
situados debajo del asiento
Figura 39
1. Actuador de elevación
(unidad de corte central) –
10 A
2. Actuador de elevación
(unidad de corte izquierda)
– 10 A
3. Actuador de elevación
(unidad de corte derecha)
– 10 A
4. Ranura abierta
Ubicación de los fusibles del
sistema de 12 V
Los fusibles del sistema eléctrico de 12 V están
situados debajo de la cubierta
derecho de la máquina.
(Figura 39).
g288685
5. Relé lógico de 48 V – 5 A
6. Unidad de dirección – 30
A
7. Convertidor CC/CC—10 A
8. Focos de trabajo (kit
opcional) – 10 A
(Figura 40) en el lado
1. Cubierta derecha
La Figura 41 contiene una descripción de cada fusible
del bloque de fusibles:
1. Freno de estaciona-
miento/interruptor de
encendido/relé lógico –
7,5 A
2. Ranura abierta
3. Actuador del freno – 10 A
4. Telemática – 2 A
43
Figura 40
2. Perno
Figura 41
5. Ranura abierta
6. Fusible de repuesto – 7,5
A
7. Convertidor CC/CC – 15 A
8. Controlador TEC – 2 A
g279712
g279711
