• Conducto de ventilación
Montar el tubo de purga (11), diámetro in-
terior de 16 mm, entre la boquilla de purga
y el aljibe.
El tubo de purga ha de montarse en línea
siempre ascendente con respecto al aljibe.
• Tubo de agua
Conectar el tubo de agua de purga (12), con
diámetro interior de 13 mm, entre al aljibe
y la bomba.
3
4
7
2
13

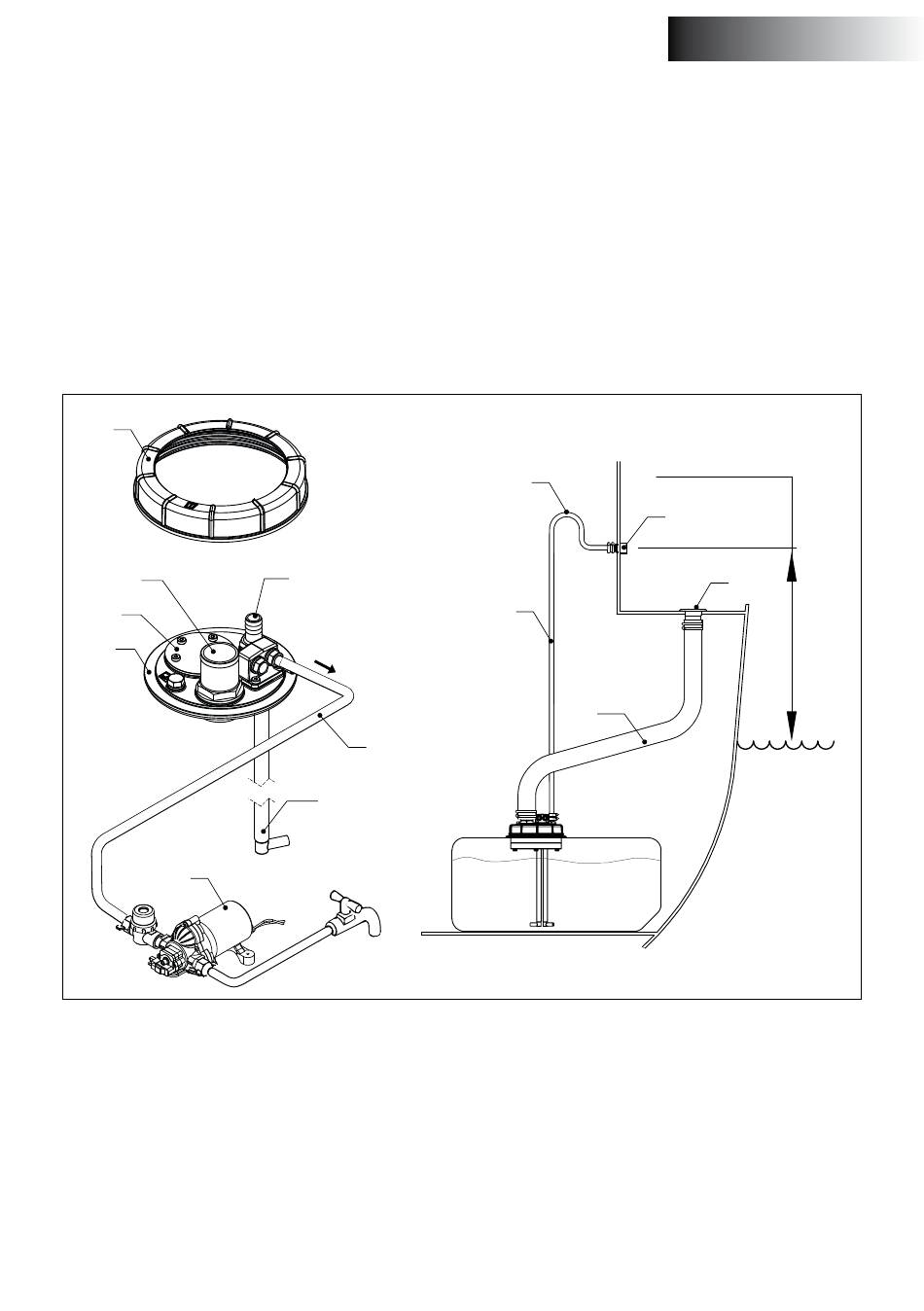

1. Tubo de aspiración del agua
2. Tapa de conexión
3. Tuerca de tapa
4. Conexión de carga
5. Ventilación (pilar de manguera)
6. Conexión de aspiración del agua
7. Tapa ciega, orificio para el indicador
de nivel
vetus® Connection kit for drinking water tanks
5
12
1
¡La bomba deber ser autoaspirante!
Y puede instalarse a cualquier altura respec-
to al tanque.
2 5 Comprobación
Comprobar que el sistema no tenga fugas. Pre-
sión de extracción 20 kPa (0.2 bar).
14
11
9
8. Tapón de llenado
9. Manguera de llenado
10. Boquilla de purga
11. Tubo de purga
12. Conducto de agua de purga
13. Bomba de agua
14. Sifón
ESPAÑOL
min. 40 cm (16")
10
8
39
