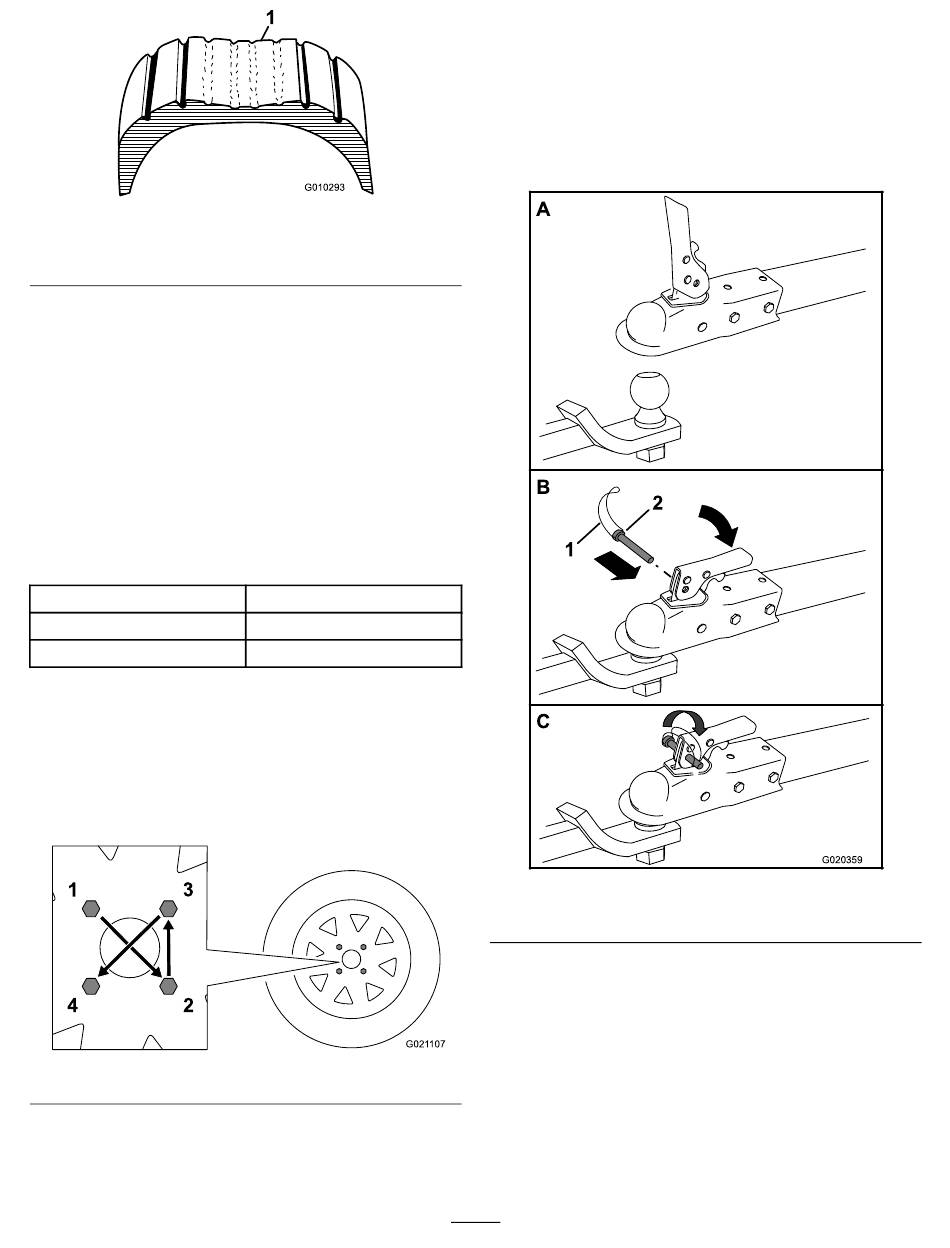

Figura 20
1. Ejemplo del desgaste de un neumático debido al exceso
de presión
2. Asegúrese de que los neumáticos están inflados a la
presión correcta. La siguiente tabla de Presiones de
aire de los neumáticos muestra la presión correcta de
los neumáticos tal y como se instalaron en la fábrica.
Importante: Compruebe siempre la información
que figura en cada neumático para averiguar la
presión de aire correcta.
Importante: La causa más común de los
problemas de los neumáticos es que se inflan a
una presión inferior a la especificada. Mantenga la
presión de aire correcta.
Presión de los neumáticos
Modelo
68013, 68014, 68016 y 68017
68020, 68021 y 68024
3. Asegúrese de que las tuercas de las ruedas están
apretadas a 108–122 Nm (80–90 pies-libra).
Nota: Compruebe el par de apriete de las tuercas de
las ruedas inicialmente y después de remolcar.
Nota: Apriete las tuercas de las ruedas en la secuencia
indicada en Figura 21.
1 3
4 2
Figura 21
Presión de los neumáticos
Máx 414 bar (60 psi)
Máx 241 bar (35 psi)
G021 107
Acoplamiento de una máquina con
enganche de bola estampada
1. Aplique grasa de chasis al receptor del enganche y a la
parte de la mordaza que entra en contacto con la bola.
Lubrique los puntos de giro y las superficies deslizantes
del acoplamiento con aceite de motor SAE 30.
2. Abra la palanca del acoplamiento (Figura 22).
A
B
1
C
1. Seguro
3. Posicione el acoplamiento sobre la bola del enganche
(Figura 22).
4. Cierre la palanca del acoplamiento (Figura 22).
5. Abra el seguro del pasador de seguridad e introduzca el
pasador a través del taladro del acoplamiento (Figura
22).
6. Gire el extremo libre del seguro sobre el extremo del
pasador de seguridad que sobresale del acoplamiento
(Figura 22).
17
2
G020359
Figura 22
2. Pasador de seguridad
