- Página 1 ESPAÑOL SHS 200 MPPT Rev 00 04/2021...
-
Página 2: Tabla De Contenido
SHS 200 MPPT Tabla de contenidos 1. DESCRIPCIÓN GENERAL ......................1 1.1. Sistema doméstico de energía solar ..................1 1.2. Cargador solar MPPT ....................... 1 1.3. Salida de carga ......................1 1.4. Apto para PAYG ......................1 1.5. Gestión inteligente de la batería ................... 1 1.6. - Página 3 SHS 200 MPPT 11. Dimensiones de la carcasa ..................... 18 11.1. SHS 200 MPPT ......................18 11.2. Caja de batería SHS 200 ....................19...
-
Página 4: Descripción General

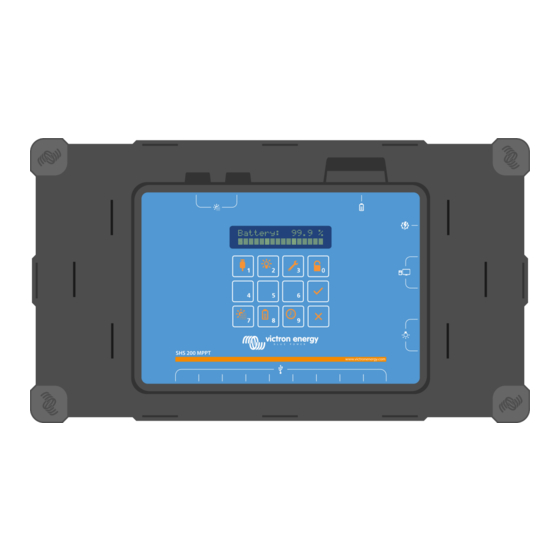

SHS 200 MPPT 1. DESCRIPCIÓN GENERAL 1.1. Sistema doméstico de energía solar El SHS 200 es un controlador de carga solar y sistema de distribución de energía inteligente diseñado para tener acceso a la electricidad sin conexión a la red. Se usa con paneles solares y una batería para alimentar dispositivos CC (12 V). -
Página 5: Instrucciones De Uso Importantes
SHS 200 MPPT 2. INSTRUCCIONES DE USO IMPORTANTES GUARDE ESTAS INSTRUCCIONES - Este manual contiene instrucciones importantes que deberán observarse durante la instalación y el mantenimiento. Peligro de explosión por chispas. Peligro de descarga eléctrica. • Se aconseja leer este manual detenidamente antes de instalar y utilizar el producto. -
Página 6: Instrucciones De Instalación Y Funcionamiento
3.3.2. Caja de batería Victron Energy dispone de una caja de batería opcional para proteger a la batería de posibles intentos de manipulación. Puede consultar más información en la guía y en los esquemas de instalación rápida de la caja de la batería SHS. - Página 7 SHS 200 MPPT INSTRUCCIONES DE INSTALACIÓN Y Página 4 FUNCIONAMIENTO...
-
Página 8: Paneles Solares
SHS 200 MPPT 4. Paneles solares 4.1. Instrucciones generales El panel solar debe colocarse en la luz solar directa, sin ninguna parte en sombra, ni siquiera parcialmente. Asegúrese de colocar el panel en un lugar en el que no habrá sombra en ningún momento del día. -
Página 9: Modelo Con Conectores Fv Cilíndricos
SHS 200 MPPT 4.2.1. Modelo con conectores FV cilíndricos El producto incluye 4 entradas FV (conectores cilíndricos de 5,5 mm x 2,1 mm). Cada entrada puede conectarse a un panel solar compuesto por 36 celdas en serie (“panel de 12 V”) y con una corriente de cortocircuito máxima (lsc) de 5 A. La potencia pico global total instalada en el SHS no debe superar los 200 Wp (vatios pico). -
Página 10: Modelo Con Conectores Fv Mc4
SHS 200 MPPT 4.2.2. Modelo con conectores FV MC4 El producto incluye un cable alargador positivo y otro negativo (25 cm de longitud - sección de 14 AWG) El cable negativo está rematado con un conector MC4 hembra. El cable positivo está rematado con un conector MC4 macho. Permite una correcta conexión con módulos FV que generalmente tienen el conector MC4 hembra en el cable positivo (y el macho en el negativo). -
Página 11: Condiciones De Funcionamiento Y Almacenamiento
SHS 200 MPPT 5. Condiciones de funcionamiento y almacenamiento • Temperatura de funcionamiento: De 5 °C a 35 °C • Temperatura de almacenamiento: De 0 °C a 45 °C • Humedad relativa: Entre 0 % y 90 % sin condensación •... -
Página 12: Guía De La Interfaz Del Usuario
SHS 200 MPPT 6. GUÍA DE LA INTERFAZ DEL USUARIO 6.1. Disposición del teclado 6.2. Mapa del menú Comprobación del estado de los puertos USB. Comprobación del estado del puerto de 12 V. LLAVE INGLESA. Se dirige al menú de Servicio. Solo lo deben usar técnicos. -
Página 13: Función Paygo
SHS 200 MPPT 7. FUNCIÓN PAYGO 7.1. General El SHS 200 es un dispositivo habilitado con pago según consumo (PAYGo). Permite a los usuarios finales pagar de forma digital por la energía mediante un modelo de prepago de “alquiler con opción a compra”. -
Página 14: Guía De La Interfaz Del Técnico
SHS 200 MPPT 8. GUÍA DE LA INTERFAZ DEL TÉCNICO 8.1. Menú de diagnóstico 8.1.1. Descripción El menú de diagnóstico informa del estado de todos los sensores del dispositivo para facilitar la monitorización y el diagnóstico. 8.1.2. Acceso al menú de diagnóstico Procedimiento desde el menú... -
Página 15: Acceso Al Menú De Configuración
SHS 200 MPPT 8.2.2. Acceso al menú de configuración Procedimiento desde el menú principal 1. Mantenga pulsada la tecla 3 (LLAVE INGLESA). Debería aparecer “Menú de servicio”. 2. Teclee 567415 en ese orden, y nada más. 3. Si el procedimiento es correcto, debe aparecer “Diagnóstico o (CANDADO) para configuración”. - Página 16 SHS 200 MPPT En el Menú especial* hay diferentes Submenús a los que se accede pulsando la tecla correspondiente: Protección de puertos USB para habilitar/deshabilitar la protección de sobrecorriente en los puertos USB. Protección de puertos DC12 para habilitar/deshabilitar la protección de sobrecorriente en los puertos DC12.
-
Página 17: Resolución De Problemas
SHS 200 MPPT 9. RESOLUCIÓN DE PROBLEMAS 9.1. Mensaje de error A continuación se explican las razones por las que podría aparecer un determinado mensaje de error en la pantalla del dispositivo. Las alertas son problemas críticos, el dispositivo intentará protegerse, pero la causa del problema debe resolverse antes de seguir usándolo. -
Página 18: Nivel Del Panel Solar Siempre Bajo
SHS 200 MPPT Si hace buen tiempo y se usa poco, el problema puede venir del panel solar. En ese caso, consulte cómo resolver el problema en el apartado siguiente. 9.4. Nivel del panel solar siempre bajo Si el indicador del panel solar es bajo (por debajo del 40 %) incluso cuando los paneles solares están a pleno sol o si la batería nunca alcanza un nivel de carga elevado, puede que haya un problema con la colocación o la limpieza del panel solar. -
Página 19: Especificaciones
SHS 200 MPPT 10. ESPECIFICACIONES SHS 200 MPPT Tensión de la batería 12 V CC Potencia FV nominal Hasta 200 Wp total (paneles de 36 celdas) Corrientes máximas de 14 A / 20 A carga / descarga Eficiencia máxima 96 %... - Página 20 SHS 200 MPPT SHS 200 MPPT Temperaturas de trabajo 0 a 40 °C (reducción a partir de 35 °C) Color Estándar: carcasa negra y teclado azul Marca compartida personalizable (pedido mínimo: 1000 unidades) Dimensiones (al x an x p) 148 x 204 x 67 mm...
-
Página 21: Dimensiones De La Carcasa
SHS 200 MPPT 11. Dimensiones de la carcasa 11.1. SHS 200 MPPT Dimension Drawing - Solar Home System SHS121409130 SHS 200 MPPT v3.0 R1.5 Dimensions in mm DETAIL SCALE 2 : 1 Página 18 Dimensiones de la carcasa... -
Página 22: Caja De Batería Shs 200
SHS 200 MPPT 11.2. Caja de batería SHS 200 Dimension Drawing - Battery Box SHS200 SHS800300300 Battery Box for SHS 200 Dimensions in mm Página 19 Dimensiones de la carcasa...
