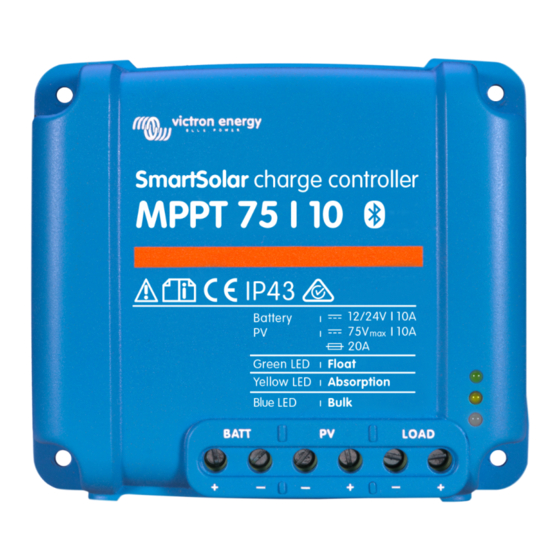

Victron energy SmartSolar MPPT 75/10 Manual
Ocultar thumbs
Ver también para SmartSolar MPPT 75/10:
- Manual de instrucciones (89 páginas) ,
- Manual de instrucciones (71 páginas) ,
- Manual (72 páginas)
Manuales relacionados para Victron energy SmartSolar MPPT 75/10
Resumen de contenidos para Victron energy SmartSolar MPPT 75/10
- Página 1 Manual SmartSolar charge controllers MPPT 75/10 MPPT 75/15 MPPT 100/15 MPPT 100/20 MPPT 100/20-48V...
-
Página 2: Configuración Y Seguimiento
solar. Para más información introduzca smart networking (trabajo en red smart) en el cuadro de búsqueda de nuestro sitio web. 1.8 Reconocimiento automático de la tensión de la batería El controlador se ajusta automáticamente a sistemas de 12 ó 24V una sola vez. Si más adelante se necesitara una tensión distinta para el sistema, deberá... - Página 3 MPPT Control Color Control Venus GX...
-
Página 4: Importantes Instrucciones De Seguridad
2. IMPORTANTES INSTRUCCIONES DE SEGURIDAD GUARDE ESTAS INSTRUCCIONES - Este manual contiene instrucciones importantes que deberán observarse durante la instalación y el mantenimiento. Peligro de explosión por chispas Peligro de descarga eléctrica ● Se aconseja leer este manual detenidamente antes de instalar y utilizar el producto. ●... -
Página 5: Instalación
3. Instalación ADVERTENCIA: ENTRADA CC (FV) NO AISLADA DEL CIRCUITO DE BATERÍAS. PRECAUCIÓN: PARA UNA COMPENSACIÓN DE TEMPERATURA ADECUADA, ENTRE LA TEMPERATURA AMBIENTE DEL CARGADOR Y LA DE LA BATERÍA NO DEBERÍA HABER UNA DIFERENCIA DE MÁS DE 5ºC, de lo contrario se debe utilizar la mochila Smart Battery Sense. -
Página 6: Configuración Fv (Ver También La Hoja De Excel Para Mppt En Nuestra Web)
3.3. Configuración FV (ver también la hoja de Excel para MPPT en nuestra web) ● Proporcione una forma de desconectar todos los cables que lleven corriente de una fuente eléctrica FV de cualquier otro cable de un edificio u otra estructura. ●... -
Página 7: La Salida De Carga
3.6 La salida de carga La salida de la carga puede configurarse a través del Bluetooth o del VE.Direct. Como alternativa, se puede usar un puente para configurar la salida de carga como sigue: 3.6.1. Sin puente: algoritmo BatteryLife (véase 1.5.) 3.6.2. -
Página 8: Información Sobre La Carga De Las Baterías
Carga inicial Absorción Flotación Temperatura del cargador demasiado alta Sobreintensidad del cargador Sobretensión del cargador o del panel Error interno (*2) Nota (*2): P. ej.: datos de calibración y/o ajustes perdidos, problema con el sensor de corriente. 3.8 Información sobre la carga de las baterías El controlador de carga inicia un nuevo ciclo de carga cada mañana, cuando empieza a brillar el sol. -
Página 9: Variaciones Del Comportamiento Esperado
1. Cuando se usa en un sistema ESS, el algoritmo del cargador solar se desactiva, y en su lugar se sigue la curva indicada por el inversor/cargador. 2. Para baterías de litio CAN-Bus, como BYD, la batería le dice al sistema, incluido el cargador solar, qué... -
Página 10: Ecualización Automática
Restablecimiento del algoritmo de carga: El ajuste predeterminado para reiniciar el ciclo de carga es Vbat < (Vfloat – 0,4 V) para ácido y plomo, y Vbat < (Vfloat – 0,1 V) para baterías LiFePO4, durante 1 minuto. (valores para baterías de 12 V, es necesario multiplicarlos por dos para 24 V) 3.9 Ecualización automática La ecualización automática está... -
Página 11: Resolución De Problemas
4. Resolución de problemas Problema Causa possible Solución Conexión inversa de las placas PV Conecte las placas PV correctamente El cargador no Inserte fusibles de 20A (modelos funciona No hay fusible 75/10, 75/15, 100/15) o de 25A (modelo 100/20) Conecte la batería Fusible fundido Conexión inversa de la batería correctamente... -
Página 12: Especificaciones, Modelos De 75V
5. Especificaciones, modelos de 75V Controlador de carga SmartSolar MPPT 75/10 MPPT 75/15 Tensión de la batería AutoSelect 12/24V Corriente máxima de la batería Potencia FV nominal, 12V 1a,b) 145W 220W Potencia FV nominal, 24V 1a,b) 290W 440W Max. corriente de cortocircuito PV 2) Desconexión automática de la carga Sí, carga máxima 15A 75V valor máximo en condiciones de baja temperature... -
Página 13: Especificaciones, Modelos De 100V
Especificaciones, modelos de 100V Controlador de carga SmartSolar MPPT100/15 MPPT 100/20 Tensión de la batería AutoSelect 12/24V Corriente máxima de la batería Especificaciones, modelos de 100V Potencia FV nominal, 12V 1a,b) 220W 290W Potencia FV nominal, 24V 1a,b) 440W 580W Max. - Página 14 Controlador de carga SmartSolar MPPT 100/20-48V Tensión de la batería Corriente máxima de la batería 20 A Potencia FV nominal, 48V 1a,b) 1160 W (290W / 580W / 870W) Máxima corriente de corto circuito FV 2) 20 A Desconexión automática de la carga Sí, carga máxima 20A (12/24V) &...
- Página 15 Figure 1a: configuration pins of the VE.Direct communication port, 75V models Figure 1b: pin numbering of the VE.Direct communication port, 75V models 4 3 2 1...
- Página 16 Figure 2a: configuration pins of the VE.Direct communication port, 100V models Figure 2b: pin numbering of the VE.Direct communication port, 100V models...
- Página 17 Figure 3: Battery management options EN: No bridge: BatteryLife algorithm NL: Geen brug: BatteryLife algoritme FR: Pas de pont : Algorithme BatteryLife DE: Keine Überbrückung: BatteryLife Algorithmus ES: Ningún puente: algoritmo BatteryLife SE: Ingen brygga: BatteryLife-algoritm EN: Bridge between pin 1 and 2: Low voltage disconnect: 11.1V or 22.2V 75V models Automatic load reconnect: 13.1V or 26.2V...
- Página 18 Figure 4: Power connections Figure 5: The Victron inverters model Phoenix 12/800, 24/800, 12/1200 and 24/1200 can be controlled by connecting the right side connection (1) of the inverter remote control directly to the solar charger load output. Similarly, all Phoenix VE.Direct inverters can be controlled by connecting to the left side connection of the...
