Accesorios
11.1 Chapas de conexión para pantalla para cables de red y de motor

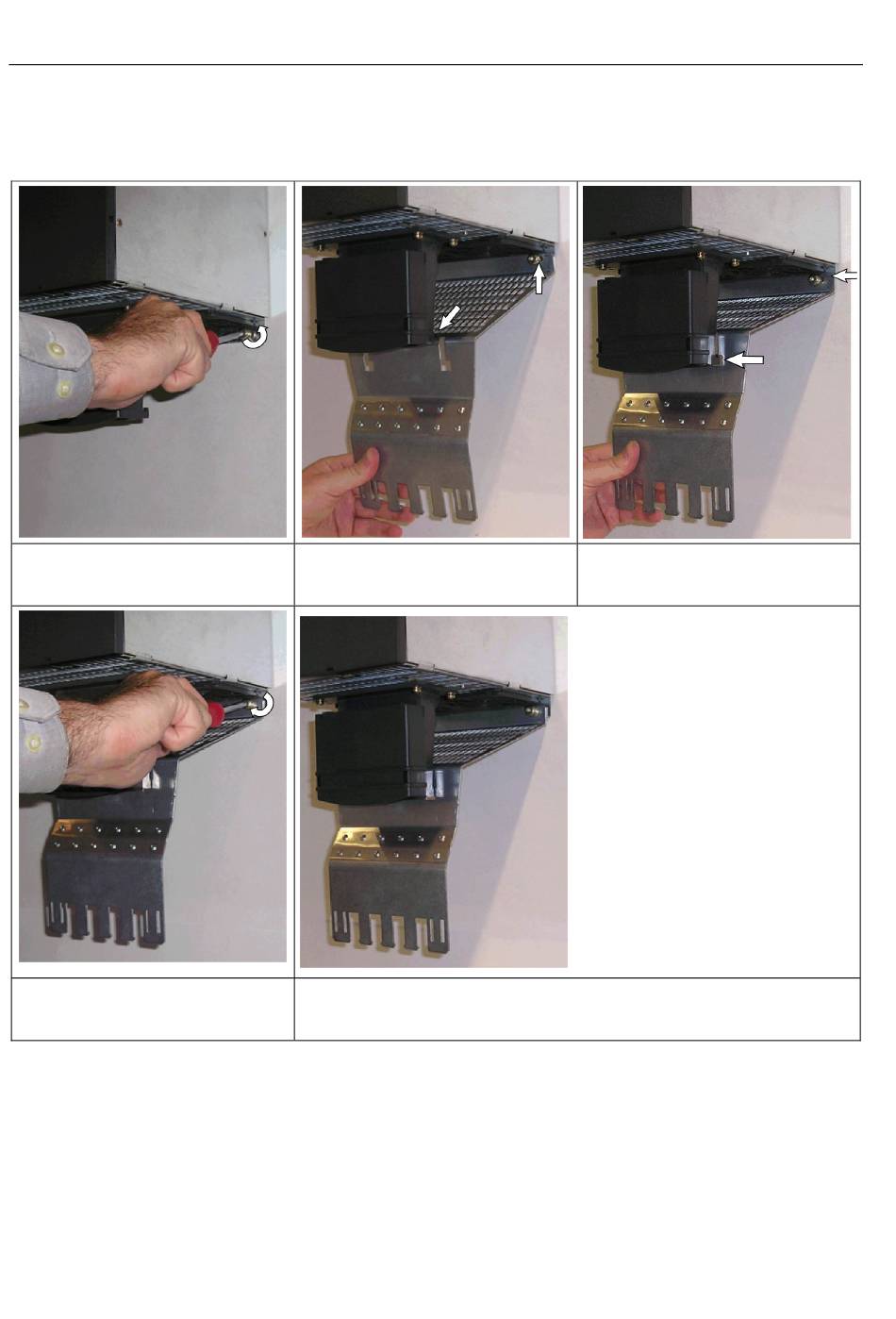

Tabla 11- 6 Montaje de la chapa de conexión para pantalla en un componente de 200 mm tomando como ejemplo la
refrigeración por aire interna
Aflojado de los tornillos de fijación
Atornillado de la chapa de conexión
para pantalla
Par de apriete: 6 Nm
Herramientas necesarias:
● Destornillador con punta Torx T25 para la chapa de conexión para pantalla
638
Enganchar la chapa de conexión para
pantalla en los tornillos y en la
conexión de red o de motor
Chapa de conexión para pantalla montada
Fijar la chapa de conexión para
pantalla tirando de ella a la izquierda
Manual de producto, (GH2), 01/2013, 6SL3097-4AC00-0EP5
Etapas de potencia Booksize
