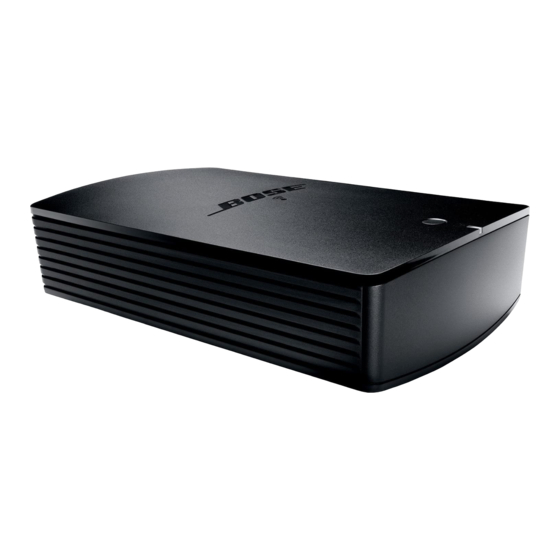

START HERE
SOUNDTOUCH
SA-5
®
AMPLIFIER

Publicidad

Tabla de contenido
loading

Manuales relacionados para Bose SOUNDTOUCH SA-5

Resumen de contenidos para Bose SOUNDTOUCH SA-5

  • Página 1 START HERE SOUNDTOUCH SA-5 ® AMPLIFIER...
  • Página 3 Please read and keep all safety, security and use instructions. • Læs og opbevar alle sikkerheds- og brugsinstruktioner. • Bitte lesen Sie alle Sicherheitshinweise und Gebrauchsanleitungen durch und bewahren Sie sie auf. •  Lees alle veiligheids- en beveiligingsinstructies en de gebruiksaanwijzing door en bewaar deze. • Lea y conserve todas las instrucciones de uso, protección y seguridad. • Lue ja säilytä kaikki turvallisuus- ja käyttöohjeet. •  Lisez et conservez à...
  • Página 4 Remove terminal block A. Connect and secure the speaker wires Reinsert terminal block A. to terminal block A. Each terminal block accepts one pair To connect a second pair of speakers, of speakers. repeat steps 1-3 using terminal 1. Insert the left speaker’s marked wire into the block B.
  • Página 5 Connect to power. Download the SoundTouch® app.* * If using a computer, go to global.Bose.com/Support/SA5 to download the app. Have questions? global.Bose.com/Support/SA5 E N G L I S H...

  • Página 6: Wall Mounting

    Wall-mounting B (2) A (1) C (2) Item Wood Wallboard Wall thickness ⁄ in. (19 mm) or thicker ⁄ in. (9.5 mm) or thicker Drill bit ⁄ in. (2.38 mm) ⁄ in. (6.35 mm) Phillips-head wood screws (2) #10 x 1 ⁄...
  • Página 7 Connector panel E N G L I S H...
  • Página 8 Fjern klemrække A. Tilslut og fastgør højttalerkablerne til Isæt klemrække A igen. klemrække A. Hver klemrække kan indeholde et Tilslut det andet sæt højtalere sæt højttalere. ved at gentage trin 1 - 3 og bruge 1. Sæt den venstre højttalers markerede kabel i klemrække B.
  • Página 9 Slut til lysnettet. Download SoundTouch®-app’en.* * Hvis du bruger en computer, skal du gå til global.Bose.com/Support/SA5 for at downloade app’en. Har du spørgsmål? global.Bose.com/Support/SA5 D A N S K...
  • Página 10 Vægmontering B (2) A (1) C (2) Enhed Træ Vægplade Væggens tykkelse ⁄ tommer (19 mm) eller tykkere ⁄ tommer (9,5 mm) eller tykkere ⁄ tommer (2,38 mm) ⁄ tommer (6,35 mm) Træskruer til stjerneskruetrækker (2) #10 x 1 ⁄ "...
  • Página 11 Stikpanel D A N S K...
  • Página 12 Entfernen Sie Klemmenblock A. Schließen Sie die Lautsprecheradern Setzen Sie Klemmenblock A an Klemmenblock A an. An jeden Klemmenblock kann ein wieder ein. Lautsprecherpaar angeschlossen werden. 1. Stecken Sie die markierte Ader des linken Um ein zweites Lautsprecherpaar Lautsprechers an die positive Klemme  anzuschließen, wiederholen Sie die und die unmarkierte Ader an die negative Schritte 1 bis 3 mit Klemmenblock B.
  • Página 13 Anschluss an das Stromnetz. SoundTouch®-App herunterladen.* * Wenn Sie einen Computer verwenden, gehen Sie zu global.Bose.com/Support/SA5, um die App herunterzuladen. Haben Sie Fragen? global.Bose.com/Support/SA5 D E U T S C H...
  • Página 14 Wandmontage B (2) A (1) C (2) Menüpunkt Holz Gipskartonplatten Wandstärke 19 mm oder stärker 9,5 mm oder stärker Bohrerbit 2,38 mm 6,35 mm Sechskant-Holzschrauben (2) M5 x 32 mm M5 x 32 mm Kunststoffdübel (2) Nicht verwendet M5 Kunststoffdübel D E U T S C H...
  • Página 15 Anschlüsse D E U T S C H...
  • Página 16 Verwijder klemblok A. Sluit de luidsprekerkabels aan Sluit klemblok A opnieuw aan. op klemblok A en zet ze vast. Op elk klein blok kan één paar luidsprekers Om een tweede paar luidsprekers worden aangesloten. aan te sluiten, herhaal je stap 1-3 met 1.
  • Página 17 Sluit op het lichtnet aan. Download de SoundTouch®-app.* * Als je een computer gebruikt, ga dan naar global.Bose.com/Support/SAS om de app te downloaden. Heb je vragen? global.Bose.com/Support/SA5 D U T C H...
  • Página 18 Wandbevestiging B (2) A (1) C (2) Item Hout Gipsplaat Wanddikte 19 mm of dikker 9,5 mm of dikker Boortje 2,38 mm 6,35 mm Houtschroeven, kruiskop (2) nr. 10 x M5 x 32 mm nr. 10 x M5 x 32 mm Plastic muurpluggen (2) Niet gebruikt Plastic muurpluggen nr.
  • Página 19 Aansluitpaneel D U T C H...
  • Página 20 Quitar el bloque terminal A. Conectar y asegurar los cables del Volver a insertar el bloque altavoz al bloque terminal A. Cada bloque terminal acepta un par terminal A. de altavoces. 1. Enchufe el cable izquierdo marcado del altavoz Para conectar un segundo par de en el terminal ...
  • Página 21 Conectar a la alimentación. Descargar la aplicación SoundTouch®* * Si usa una computadora vaya a global.Bose.com/Support/SA5 para descargar la aplicación. ¿Tiene preguntas? global.Bose.com/Support/SA5 E S P A Ñ O L...

  • Página 22: Montaje En La Pared

    Montaje en la pared B (2) A (1) C (2) Elemento Madera Yeso Espesor de la pared ⁄ pulg. (19 mm) o más grueso ⁄ pulg. (9,5 mm) o más grueso Broca ⁄ pulg. (2,38 mm) ⁄ pulg. (6,35 mm) Tornillos para madera tipo Phillips (2) N.º...
  • Página 23 Panel de conectores E S P A Ñ O L...
  • Página 24 Irrota riviliitin A. Liitä ja kiinnitä kaiutinjohdot Työnnä riviliitin A takaisin riviliittimeen A. Kuhunkin riviliittimeen voidaan paikalleen. liittää yksi kaiutinpari. 1. Työnnä vasemman kaiuttimen merkitty johdin Liitä toinen kaiutinpari toistamalla positiiviseen  -liitäntään ja merkitsemätön vaiheet 1–3 käyttäen riviliitintä B. L – johdin negatiiviseen ...
  • Página 25 Kytke virta. Lataa SoundTouch®-sovellus.* * Jos käytät tietokonetta, lataa sovellus osoitteesta global.Bose.com/Support/SA5. Onko sinulla kysyttävää? global.Bose.com/Support/SA5 F I N N I S H...

  • Página 26: Kiinnittäminen Seinään

    Kiinnittäminen seinään B (2) A (1) C (2) Kohde Levyseinä Seinän paksuus Vähintään 19 mm Vähintään 9,5 mm Poranterä 2,38 mm 6,35 mm Phillips-puuruuvit (2) M5 x 32 mm M5 x 32 mm Muovitulpat (2) Ei käytössä M5-muovitulpat F I N N I S H...
  • Página 27 Liitäntäpaneeli F I N N I S H...
  • Página 28 Retirez la borne A. Raccordez correctement les câbles Remettez la borne A d’enceinte à la borne A. Chaque borne peut recevoir en place. une paire d’enceintes. 1. Insérez le câble marqué de l’enceinte gauche à Pour raccorder une deuxième paire la borne positive et le câble uni à...
  • Página 29 Raccordez l’amplificateur à la prise secteur. Téléchargement de l’application SoundTouch® * Si vous utilisez un ordinateur, accédez à la page global.Bose.com/Support/SA5 pour télécharger l’application. Des questions ? global.Bose.com/Support/SA5 F R A N Ç A I S...

  • Página 30: Montage Mural

    Montage mural B (2) A (1) C (2) Élément Bois Cloison en plâtre Épaisseur du mur 19 mm ou plus 9,5 mm ou plus Mèche 2,38 mm 6,35 mm Vis à bois Phillips (2) #10 x M5 x 32 mm #10 x M5 x 32 mm Chevilles en plastique (2) Non utilisées #10 chevilles en plastique (M5)
  • Página 31 Panneau de connecteurs F R A N Ç A I S...
  • Página 32 Rimuovere la morsettiera A. Collegare e fissare i fili dei diffusori Reinserire la morsettiera A. alla morsettiera A. Ogni morsettiera accetta una coppia Per collegare una seconda coppia di di diffusori. diffusori, ripetere i passaggi da 1 a 3 1. Inserire il filo contrassegnato del diffusore utilizzando la morsettiera B.
  • Página 33 Collegare all’alimentazione. Scaricare l’app SoundTouch®*. * Se si usa un computer, andare all’indirizzo global.Bose.com/Support/SA5 per scaricare l’app. Domande? global.Bose.com/Support/SA5 I T A L I A N O...

  • Página 34: Montaggio A Parete

    Montaggio a parete B (2) A (1) C (2) Elemento Legno Pannello in cartongesso Spessore parete Almeno 19 mm Almeno 9,5 mm Tipo di punta da trapano 2,38 mm 6,35 mm Viti da legno con testa a croce (2) 10 x M5 x 32 mm 10 x M5 x 32 mm Tasselli in plastica (2) Non utilizzato...
  • Página 35 Pannello connettori I T A L I A N O...
  • Página 36 Távolítsa el az „A” sorkapcsot. Csatlakoztassa és rögzítse a Dugja vissza az „A” sorkapcsot. hangszóróvezetékeket az „A” Az egyes sorkapcsokba egy pár hangszóró Egy második hangszórópár csatlakoztatható. sorkapocsba. csatlakoztatásához ismételje meg az 1–3. lépéseket a „B” sorkapocs használatával. 1. A bal oldali hangszóró megjelölt vezetékét Megjegyzés: A hangszóróvezetékek dugja a ...
  • Página 37 Csatlakoztassa az áramforráshoz. A SoundTouch® alkalmazás letöltése.* * Ha számítógépet használ, a global.Bose.com/Support/SA5 weboldalról töltheti le az alkalmazást Kérdései vannak? global.Bose.com/Support/SA5 M A G YA R...

  • Página 38: Falra Szerelés

    Falra szerelés B (2) A (1) C (2) Tétel Gipszkarton Falvastagság 19 mm vagy vastagabb 9,5 mm vagy vastagabb Fúrófej 2,38 mm 6,35 mm Csillagfejű facsavarok (2) #10 x ⁄ " (M5 x 32 mm) #10 x ⁄ " (M5 x 32 mm) Műanyag dübelek (2) Nem szükséges 10-es sz.
  • Página 39 Csatlakozópanel M A G YA R...
  • Página 40 Fjern terminalkontakt A. Koble til og feste høyttalerledningen Sett i terminalkontakt A til terminalkontakt A. Hver terminalkontakt lar deg koble til på nytt. ett høyttalerpar. 1. Sett den merkede venstre høyttalerledningen Hvis du vil koble til enda et inn i den positive terminalen ( ) og den høyttalerpar, gjentar du trinn 1-3 for umerkede ledningen i den negative terminalen...
  • Página 41 Koble til strøm. Laste ned SoundTouch®-appen.* * Hvis du bruker en datamaskin, kan du gå til global.Bose.com/Support/SA5 for å laste ned appen. Har du spørsmål? global.Bose.com/Support/SA5 N O R S K...
  • Página 42 Veggmontering B (2) A (1) C (2) Vare Veggplate Veggtykkelse 19 mm ( ⁄ tommer) eller tykkere 9,5 mm ( ⁄ tommer) eller tykkere 2,38 mm ( ⁄ tommer) 6,35 mm ( ⁄ tommer) Treskruer med Phillips-hode (2) M5 x 32 mm (#10 x 1 ⁄...
  • Página 43 Kontaktpanel N O R S K...
  • Página 44 Wyjmij blok zacisków A. Podłącz przewody głośnikowe do Włóż z powrotem blok bloku zacisków A i zamocuj je. Do każdego bloku zacisków można zacisków A. podłączyć jedną parę głośników. 1. Wsuń oznaczony przewód lewego głośnika do Aby podłączyć drugą parę głośników, dodatniego zacisku , a zwykły przewód do powtórz kroki 1–3 przy użyciu bloku...
  • Página 45 Podłącz zasilanie. Pobierz aplikację SoundTouch®*. * Użytkownicy komputerów powinni przejść do witryny global.Bose.com/Support/SA5 w celu pobrania aplikacji. Masz pytania? global.Bose.com/Support/SA5 P O L S K I...

  • Página 46: Montaż Na Ścianie

    Montaż na ścianie B (2) A (1) C (2) Pozycja Drewno Płyta ścienna Grubość ściany 19 mm lub grubsza 9,5 mm lub grubsza Wiertło 2,38 mm 6,35 mm Wkręty z łbem z gniazdem krzyżowym (2) M5 × 32 mm M5 × 32 mm Plastikowe kołki rozporowe (2) Nieużywane Plastikowe kołki rozporowe M5...
  • Página 47 Panel złączy P O L S K I...
  • Página 48 Remova o bloco de terminais A. Conecte e fixe os fios dos alto- Reinsira o bloco de falantes ao bloco de terminais A. Cada bloco de terminais aceita um par de terminais A. alto-falantes. 1. Insira o fio marcado do alto-falante esquerdo Para conectar um segundo par de no terminal positivo e o fio liso no...
  • Página 49 Conecte à energia. Baixe o aplicativo SoundTouch®.* * Se estiver usando um computador, acesse global.Bose.com/Support/SA5 para baixar o aplicativo. Alguma dúvida? global.Bose.com/Support/SA5 P O R T U G U Ê S...

  • Página 50: Montagem Na Parede

    Montagem na parede B (2) A (1) C (2) Item Madeira Gesso Espessura da parede 19 mm ou mais espessa 9,5 mm ou mais espessa Broca 2,38 mm 6,35 mm Parafusos de madeira de cabeça Phillips (2) #10 M5 x 32 mm #10 M5 x 32 mm Buchas de plástico (2) Não usadas...
  • Página 51 Painel de conectores P O R T U G U Ê S...
  • Página 52 Ta bort anslutningsplinten A. Anslut och sätt fast högtalarledningarna Sätt tillbaka i anslutningsplinten A. Varje anslutningsplint är avsedd för anslutningsplinten A. ett högtalarpar. 1. För in den västra högtalarens markerade ledning Upprepa steg 1 till 3 med i den positiva  -kontakten och den andra anslutningsplint B för att ansluta L –...
  • Página 53 Anslut till en strömkälla. Ladda ned SoundTouch™-appen.* * Om du använder en dator går du till global.Bose.com/Support/SA5 för att ladda ned appen. Har du några frågor? global.Bose.com/Support/SA5 S V E N S K A...
  • Página 54 Väggmontering B (2) A (1) C (2) Ämne Trä Väggplatta Väggens tjocklek 19 mm eller tjockare 9,5 mm eller tjockare Borr 2,38 mm 6,35 mm Phillips-träskruv (2) M5 x 32 mm M5 x 32 mm Plugg (2) Används ej M5-plugg S V E N S K A...
  • Página 55 Anslutningspanel S V E N S K A...
  • Página 56 ถอดแผงขั ้ ว ต่ อ ออก เชื ่ อ มต่ อ และยึ ด สายล� า โพงกั บ แผงขั ้ ว ต่ อ เสี ย บแผงขั ้ ว ต่ อ อี ก ครั ้ ง แต่ ล ะแผงขั ้ ว ต่ อ ยอมรั บ ล� า โพงหนึ ่ ง คู ่ เสี...
  • Página 57 เชื ่ อ มต่ อ กั บ แหล่ ง จ่ า ยไฟ ดาวน์ โ หลด แอพพลิ เ คชั ่ น SoundTouch®* หากใช้ ค อมพิ ว เตอร์ ไปที ่ เพื ่ อ ดาวน์ โ หลดแอพพลิ เ คชั ่ น global.Bose.com/Support/SA5 มี ค � า ถาม ? global.Bose.com/Support/SA5 ไทย...
  • Página 58 การติ ด ตั ้ ง บนผนั ง B (2) A (1) C (2) รายการ ไม้ แผ่ น บอร์ ด ปิ ด ผนั ง นิ ้ ว มม หรื อ หนากว่ า นิ ้ ว มม หรื อ หนากว่ า ความหนาของผนั ง ⁄...
  • Página 59 แผงช่ อ งเสี ย บ ไทย...
  • Página 60 단자 블록 A를 제거합니다. 스피커 와이어를 단자 블록 A에 연결하고 단자 블록 A를 다시 삽입합니다. 고정합니다. 각 단자 블록에는 스피커 한 쌍이 스피커의 두 번째 쌍을 연결하려면 연결됩니다. 1. 왼쪽 스피커의 표시된 와이어를 단자 블록 B를 사용하여 단계 1-3을 L – 양극...
  • Página 61 전원을 연결합니다. SoundTouch® 앱*을 다운로드합니다. * 컴퓨터를 사용할 경우 global.Bose.com/Support/SA5에서 앱을 다운로드합니다. 질문이 있으신가요? global.Bose.com/Support/SA5 한 국 어...
  • Página 62 월 마운팅 B (2) A (1) C (2) 품목 나무 석고보드 19mm 이상 9.5mm 이상 벽 두께 2.38mm 6.35mm 드릴 비트 #10 x M5 x 32mm #10 x M5 x 32mm 십자 머리 목재용 나사(2) #10(M5) 플라스틱 앵커 플라스틱 앵커(2) 사용되지...
  • Página 63 커넥터 패널 한 국 어...
  • Página 64 移除接线端子 A。 将扬声器线连接到接线端子 A 并固定。 重新插入接线端子 A。 每个接线端子可插入一对扬声器。 1. 将左扬声器有标记的线插入 正极端子， 要连接第二对扬声器，请使用接线端子 B L – 无标记线插入 负极端子。 并重复步骤 1-3。 2. 将右扬声器有标记的线插入 正极端子， 注意： 有关将扬声器线的另一端连接至扬 R – 无标记线插入 负极端子。 声器的说明，请参阅扬声器用户指南。 最多可以连接两对未通电扬声器。 简 体 中 文...
  • Página 65 连接电源。 下载 SoundTouch™ 应用程序。 * * 若使用电脑，请访问 global.Bose.com/Support/SA5 下载该应用程序。 是否有问题？ global.Bose.com/Support/SA5 简 体 中 文...
  • Página 66 壁挂安装 B (2) A (1) C (2) 物品 木材 墙板 19 mm 或更厚 9.5 mm 或更厚 墙的厚度 2.38 mm 6.35 mm 钻头 十字木螺丝 (2) #10 (M5) x 32 mm #10 (M5) x 32 mm 塑料锚钉 (2) #10 (M5) 塑料锚钉 未使用 简...
  • Página 67 连接板 简 体 中 文...
  • Página 68 移除接線端子 A。 將揚聲器線連接至接線端子 A 並固定。 重新插入接線端子 A。 每個接線端子可插入一對揚聲器。 1. 將左揚聲器有標記的線插入 正極端子， 要連接第二對揚聲器，請使用接線端 L – 無標記線插入 負極端子。 子 B 並重複步驟 1-3。 2. 將右揚聲器有標記的線插入 正極端子， 注意： 有關將揚聲器線的另一端連接 R – 無標記線插入 負極端子。 至揚聲器的指示，請參見揚聲器使用 者指南。最多可以連接兩對未通電揚 聲器。 繁 體 中 文...
  • Página 69 連接至電源。 下載 SoundTouch™ 應用程式。* * 若使用電腦，請移至 global.Bose.com/Support/SA5 下載該應用程式。 是否有問題？ global.Bose.com/Support/SA5 繁 體 中 文...
  • Página 70 壁掛式安裝 B (2) A (1) C (2) 物品 木材 牆板 19 mm 或更厚 9.5 mm 或更厚 牆的厚度 2.38 mm 6.35 mm 鑽頭 十字木螺絲 (2) #10 (M5) x 32 mm #10 (M5) x 32 mm 塑膠錨釘 (2) #10 (M5) 塑膠錨釘 未使用 繁...
  • Página 71 連接板 繁 體 中 文...
  • Página 72 ブロックコネクター Aを取り外します。 スピーカーケーブルをブロックコネクター ブロックコネクター A を再度取 A にしっかりと接続します。 り付けます。 1つのブロックコネクターで 1組のスピー カーを接続できます。 1. Left (左)側スピーカーケーブルの印のある方 2 組 目 の ス ピ ー カ ー を 接 続 す る に をプラス( )側の端子に差し込み、印のない は、手順 1 〜 3 を繰り返してブロッ L – 方をマイナス( )側の端子に差し込みます。...
  • Página 73 電源に接続します。 SoundTouch® app をダウンロードします。* * パソコンを使用する場合は、global.Bose.com/Support/SA5に 移動してアプリをダウンロードします。 詳しくは次のサイトをご覧ください : global.Bose.com/Support/SA5 日 本 語...
  • Página 74 壁面取り付け B (2) A (1) C (2) 項目 木壁 板壁 壁の厚み インチ) 以上 19 mm ( ⁄ 9.5 mm ( ⁄ インチ )以上 ドリルビット 2.38 mm ( ⁄ インチ ) インチ ) 6.35 mm ( ⁄ 皿木ネジ (2本 ) インチ) インチ...
  • Página 75 端子パネル 日 本 語...
  • Página 76 .A ‫إزالة المحطة الطرفية‬ .A ‫قم بإيصال وتثبيت أسالك السماعات بالمحطة الطرفية‬ .A ‫إعادة توصيل المحطة الطرفية‬ .‫تقبل كل محطة طرفية زوج واحد من السماعات‬ ‫أدخل سلك السماعة اليسرى المعلم في الطرف‬ ‫إليصال زوج آخر من السماعات، أعد تكرار‬ – .B ‫الخطوات...
  • Página 77 ‫التثبيت بالحائط‬ (2) B (1) A (2) C ‫لوح حائط‬ ‫الخشب‬ ‫العنصر‬ ً ‫بوصة )5.9 ملم( أو أكثر سمك ا‬ ‫بوصة )91 ملم( أو أكثر سم ك ً ا‬ ‫سمك الحائط‬ ⁄ ⁄ (‫بوصة )83.2 ملم‬ ‫لقمة الحفر‬ (‫بوصة )53.6 ملم‬ ⁄...
  • Página 78 .‫التوصيل بمصدر طاقة‬ *.SoundTouch® ‫قم بتنزيل تطبيق‬ global.Bose.com/Support/SA5 ‫* إذا كنت تستخدم جهاز كمبيوتر، فاذهب إلى الموقع‬ .‫لتنزيل التطبيق‬ global.Bose.com/Support/SA5 ‫هل لديك أي أسئلة؟‬ ‫العربية‬...
  • Página 79 ‫لوحة الموصالت‬ ‫العربية‬...
  • Página 80 X o s W ©2018 Bose Corporation, The Mountain, Framingham, MA 01701-9168 USA AM787178-0020 Rev. 00...
