4.8 Funciones estándar
4.8.1 Resumen de funciones estándar
Descripción
SIMOCODE pro también contiene las denominadas "Funciones estándar" en forma de bloques
de función que se pueden utilizar en caso de necesidad.
Estos bloques de función pueden contener:
• Conectores
• Conectores hembra en forma de una señalización
• Valores de ajuste, p. ej. la respuesta a falla externa ("Señalizar", "Avisar" o "Desconectar").
Esquema

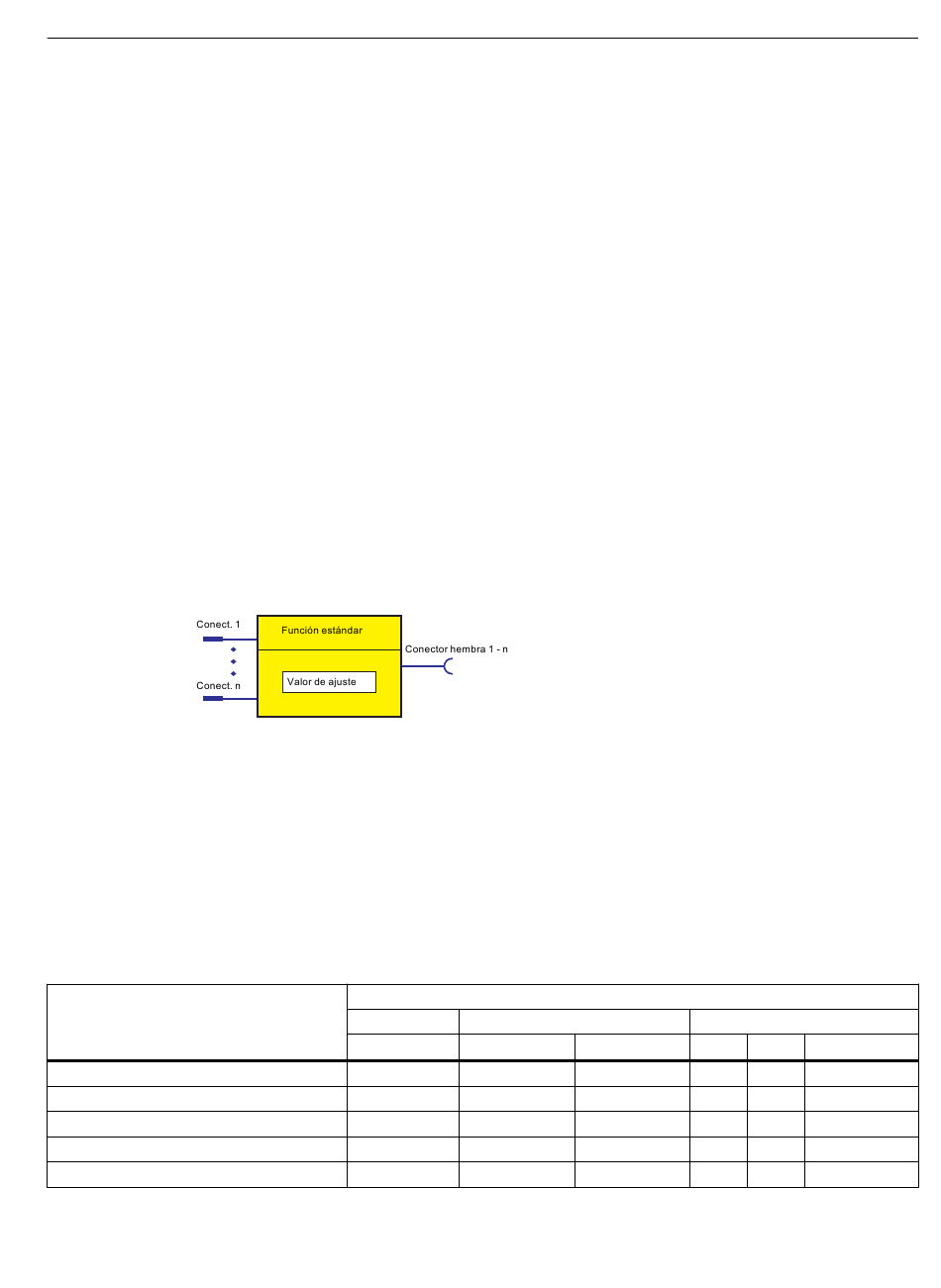

El siguiente esquema representa de manera general un bloque de función de una función
estándar:
Figura 4-80
Alcance y aplicación
Estos bloques de función trabajan independientemente de la función de control seleccionada y
se pueden utilizar como complemento opcional. Se encuentran listos para ser utilizados y
únicamente hace falta activarlos interconectando los conectores del bloque de función
correspondiente. Dependiendo de la serie de equipos, el sistema ofrece diferentes bloques de
función para este tipo de funciones estándar.
Tabla 4-67 Bloques de función
Bloque de función estándar
Test
Reset
Retroaviso de la posición de test (TPF)
Falla Externa
Protección operacional DES (OPO)
SIMOCODE pro - Parametrizar
Manual del usuario, 06/2021, A5E40507630004A/RS-AE/005
Representación general del bloque de función de una función estándar
BP
C
2
3
1
4
—
SIMOCODE pro
GP
S V PN GP
2 2
3 3
1 1
4 4
— —
Parámetros
4.8 Funciones estándar
HP
V PB V MR V PN, V EIP
2 2 2
3 3 3
1 1 1
6 6 6
1 1 1
