ES

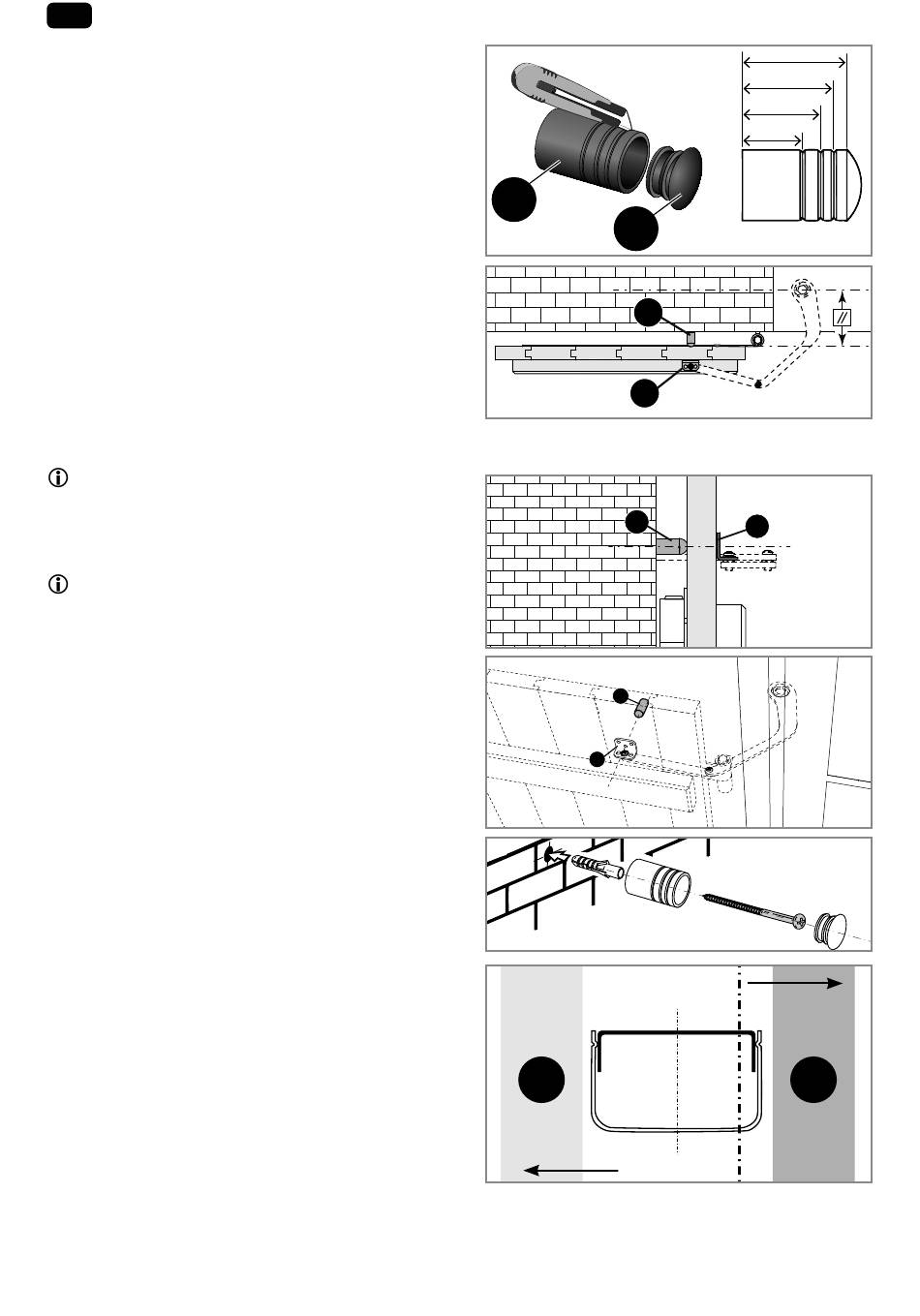

3.8.2. Instalación de los topes R

3.8.2.1. Detalle de los componentes

1) Tope seccionable
2) Tapón
3.8.2.2. Fijación de los topes
• Abra los paneles.
• Marque la posición de los topes R en la parte
posterior de los paneles o en la pared, en el
lugar en que el brazo ejerce presión contra la
contraventana: esta posición corresponde al lugar
en que se han marcado los 3 puntos de fijación de
la escuadra del brazo en la sección anterior.
• Corte los topes seccionables R con la longitud correcta para garantizar que, una vez colocados, el eje
del brazo de la motorización y la superficie de los paneles queden paralelos.
La motorización está equipada con un sistema de
detección de obstáculos y se detendrá al llegar
a los topes.
• Fije los topes en la pared o en los paneles
y luego encaje el tapón.
La elección del método de fijación dependerá de la
naturaleza del soporte; en consecuencia, quedará
bajo la sola responsabilidad del instalador.
3.9. MONTAJE DE LOS CÁRTERES
1) Contraventana
2) Ventana
68
©
Copyright 2020 SOMFY ACTIVITES SA, Sociedad Anónima. Todos los derechos reservados.
1
2
R
H
R
R
H
2
Interior
SYNAPSIA 1000
40 mm
35 mm
30 mm
23 mm
H
Exterior
1
