3.6
Tamaño 2
MDX61B-5A3 (unidades de 400/500 V
MDX61B-2A3 (unidades de 230 V
A

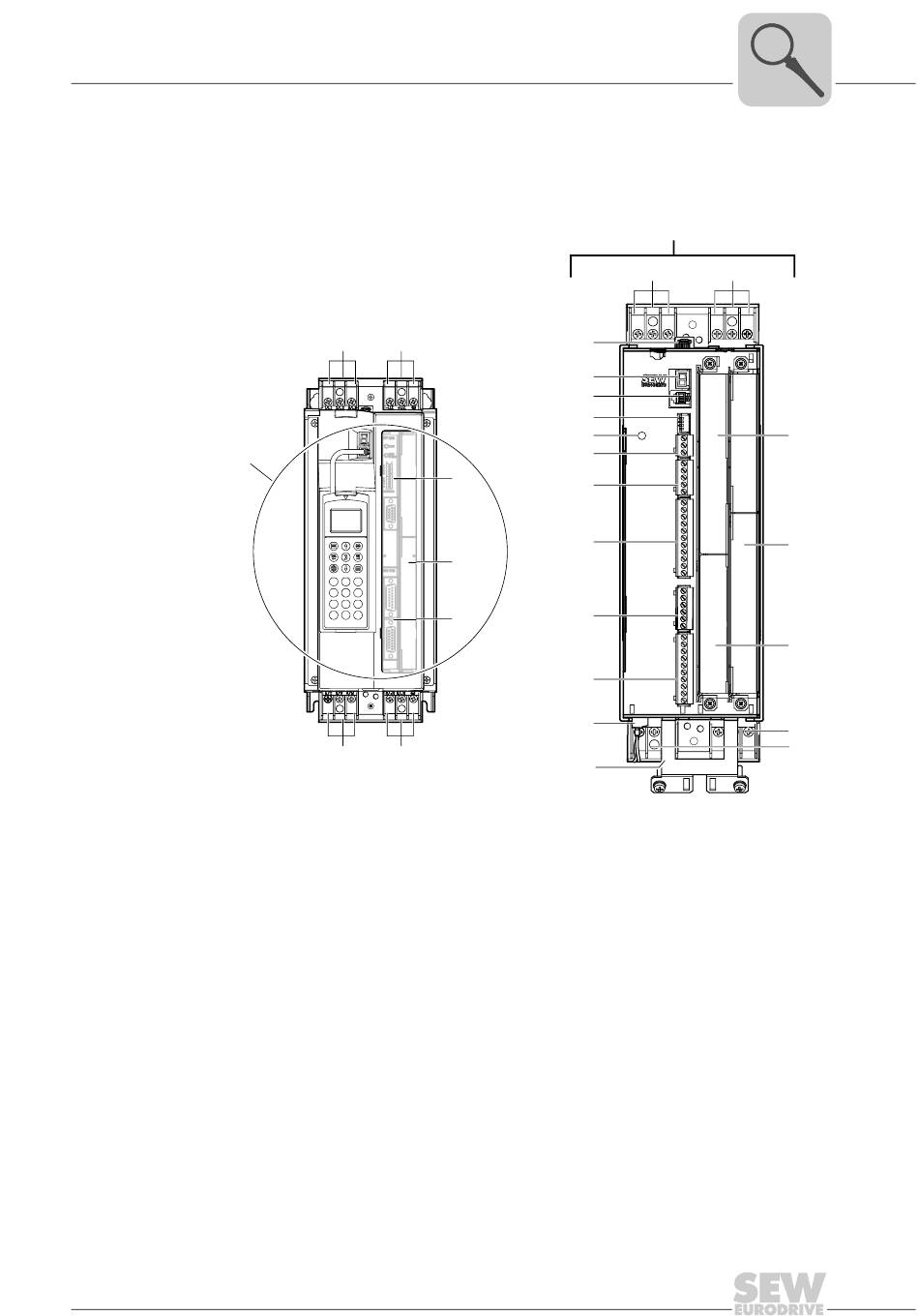

[1] X1: Conexión a red 1/L1, 2/L2, 3/L3
[2] X4: Conexión al circuito intermedio –U
[3] Zócalo para bus de campo
[4] Zócalo de conexión para ampliaciones
[5] Zócalo para encoder
[6] X3: Conexión de la resistencia de frenado 8/+R, 9/–R y conexión de puesta a tierra
[7] X2: Conexión de motor 4/U, 5/V, 6/W
[8] Borna de apantallado para cables de señal y conexión de puesta a tierra
[9] X17: Regleta de bornas de señal con contactos de seguridad para la parada segura
[10] X10: Regleta de bornas de señal para salidas binarias y entrada TF/TH
[11] X16: Regleta de bornas de señal para entradas binarias y salidas binarias
[12] X13: Regleta de bornas de señal para entradas binarias e interface RS485
[13] X11: Regleta de bornas de señal para entrada de consigna AI1 y tensión de
[14] X12: Regleta de bornas de señal para bus de sistema (SBus)
[15] Tornillo de toma a tierra M4 × 14
[16] Interruptores DIP S11 ... S14
[17] XT: Zócalo para la consola de programación DBG60B o para la interface serie
[18] Display de 7 segmentos
[19] Tarjeta de memoria
