Observaciones Sobre La Documentación; Descripción Del Aparato; El Sistema De Bombas De Calor Consta De Los Siguientes Componentes; Estructura Del Aparato - Vaillant VWZ MEH 97/6 Instrucciones De Funcionamiento

2 Observaciones sobre la
documentación
▶
Es imprescindible que tenga en cuenta todas las
instrucciones de funcionamiento suministradas junto con
los componentes de la instalación.
▶
Conservar estas instrucciones y toda la demás
documentación de validez paralela para su uso posterior.
Estas instrucciones son válidas únicamente para:
Producto
VWZ MEH 97/6
3 Descripción del aparato
3.1 El sistema de bombas de calor consta de los
siguientes componentes:

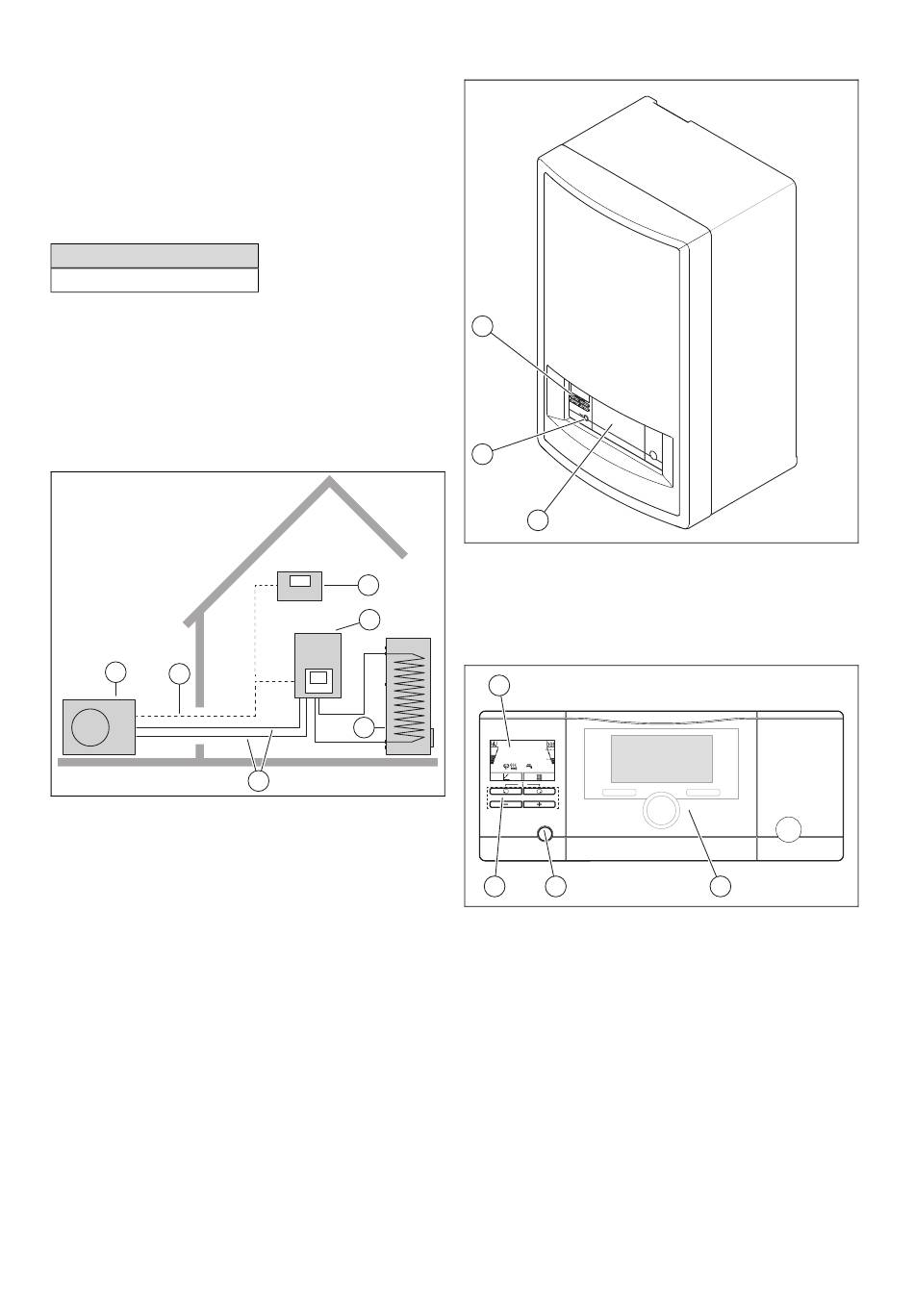

Estructura de un sistema típico de bomba de calor con
tecnología monobloque:
1
2
1 Bomba de calor, unidad
exterior
2 Cable eBUS
3 Regulador del sistema
(opcional)
0020291552_01 Hydraulic Station Instrucciones de funcionamiento
Observaciones sobre la documentación 2
3
4
5
6
4 Bomba de calor, unidad
interior
5 Acumulador de agua
caliente sanitaria
monovalente
6 Circuito de calefacción
3.2

Estructura del aparato

3
2
1
1 Posición de montaje
opcional para el
regulador del sistema
3.3

Elementos de mando

4
120
kWh/d
E
reset
3 2
1 Regulador del sistema
(accesorio opcional)
2 Tecla de eliminación de
averías
2 Tecla de eliminación de
averías
3 Elementos de mando
1
3 Cuadro de uso
4 Pantalla
5
