  • Página 1 A2T Multitrac A2T Multitrac Equipamento automático para Equipamento automático para soldagem soldagem Manual de Instruções Referência A2T Multitrac 0400812...
  • Página 2: Instruções Gerais

    Proprietário ou Usuário do equipamento. ¡ O uso de peças não originais e/ou não aprovadas por ESAB S.A. na reparação deste ou de outros produtos ESAB é da inteira responsabilidade do proprietário ou usuário e implica na perda total da garantia dada.
  • Página 3 1) SEGURANÇA Este manual é destinado a orientar pessoas experimentadas sobre instalação, operação e manutenção do A2T Multitrac. NÃO se deve permitir que pessoas não habilitadas instalem, operem ou reparem estes equipamentos. É necessário ler com cuidado e entender todas as informações aqui apresentadas.
  • Página 4: Generalidades

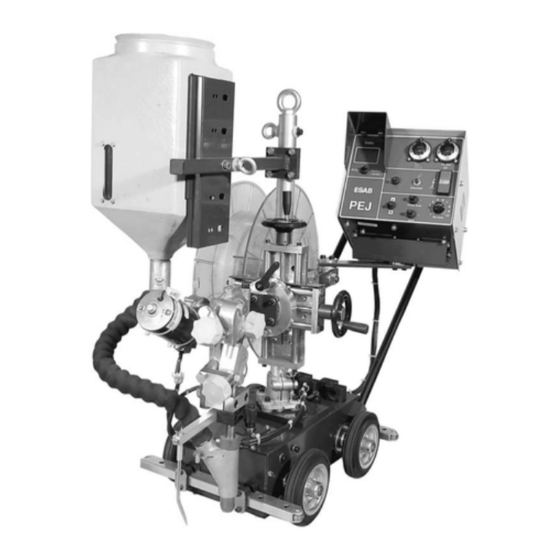

    2) DESCRIÇÃO 2.1) Generalidades O equipamento automático para soldagem A2T Multitrac é montado sobre carro trator com tração nas quatro rodas e destina-se a soldagem de juntas topo a topo e em filete. A2T Multitrac...
  • Página 5: Características Técnicas

    A tensão de alimentação para a caixa de comando e para os motores do equipamento automático de soldagem é obtida das fontes de corrente de soldagem da ESAB modelos LAE. A posição do tubo de contato é regulável tanto horizontal como verticalmente, mediante um sistema de cursores.
  • Página 6 2) Equipamento de contato composto de bico de contato, dispositivo de contato e tubo de fluxo. 3) Cursor angular 4) Cursores lineares (acionados manualmente) 5) Motor redutor 6) Carretel de arame. 7) Depósito de fluxo. 8) Tracionador de arame 9) Carro 10) Coluna 11) Manípulo de desengate 12) Unidade de comando PEJ A2T Multitrac...
  • Página 7 Dimensões Básicas 920* * Dimensões máximas sujeitas a alterações de acordo com a montagem dos componentes na coluna e ângulo da tocha. A2T Multitrac...
  • Página 8 4) INSTALAÇÃO 4.1) Recebimento Ao receber um equipamento A2T Multitrac, retirar todo o material de embalagem em volta da unidade e verificar a existência de eventuais danos que possam ter ocorrido durante o transporte. Quaisquer reclamações relativas a danificação em trânsito devem ser dirigidas à Empresa transportadora.
  • Página 9: Soldagem Por Arco Submerso

    (1). Ligar o cabo negativo (11) entre a fonte de corrente para soldagem (8) e a peça de trabalho (9). FONTE Código de cores do cabo 1 - Preto 2 - Branco 3 - Azul 4 - Vermelho A2T Multitrac...
  • Página 10 5.2) Acionamento Escolher o tipo de arame e fluxo de modo que sejam compatíveis com o material de base. Escolher a dimensão do arame e os dados de soldagem conforme os valores recomendados por procedimento de soldagem adequado. A2T Multitrac...
  • Página 11 Para arame simples 3,0 - 4,0 mm, Light duty (D20) Utilizar o alinhador (3), tubo de contato contato (1) D20 com bico de contato (2) (rosca M12). Apertar firmemente, com a chave, o bico de contato (2) para que se possa obter um bom contato elétrico. A2T Multitrac...
  • Página 12: Enchimento De Fluxo No Reservatório

    Nota: Todas as obrigações de garantia do fornecedor são inválidas se o cliente, durante o período da garantia, por iniciativa própria fizer qualquer intervenção na máquina para remediar avarias. Nota: Antes de se efetuar qualquer serviço de assistência, assegure-se de que a Energia elétrica está desligada. A2T Multitrac...
  • Página 13: Diariamente

    Estiramento da corrente do carro, do eixo dianteiro ao motor de acionamento com engrenagem. Esticar a corrente movendo o motor de acionamento com engrenagem. Lubrificar a cada 300 horas de funcionamento com graxa UNITEMP SPG-300 (Unichemicals) toda a extensão do eixo (acoplamento, guia do redutor e buchas). A2T Multitrac...
  • Página 14: Análise De Avarias

    Causa 1.3: As ranhuras nos rolos de alimentação estão gastas. Medida a tomar Substituir os rolos de alimentação. Sintoma: Os cabos de soldagem ficam sobreaquecidos. Causa 2.1: Ligações elétricas defeituosas. Medida a tomar Limpar, reavaliar e apertar as ligações elétricas. A2T Multitrac...
  • Página 15: Encomenda De Peças Sobressalentes

    Para assegurar o funcionamento e o desempenho ótimos de um equipamento ESAB, usar somente peças de reposição originais fornecidas por ESAB S/A ou por ela aprovadas. O emprego de peças não originais ou não aprovadas leva ao cancelamento automático da garantia dada.
  • Página 16: Itens Necessários

    10) UTILIZAÇÃO O A2T Multitrac SAW pode ser utilizado com uma ampla gama de acessórios disponíveis no mercado. Porém, algumas partes são imprescindíveis ao pronto funcionamento. 10.1) Itens necessários TABELA 10.1 Descrição Referência Fontes de Tensão LAE 800 BR (220 - 380 - 440 V - 50 / 60 Hz)
  • Página 17 Equipamento manual de fluxo Unidade recuperação fluxo OPC 0704997 Funil para alimentação de fluxo 0904569 Carretel (bobina de arame) Carretel de arame, plástico, 30 kg 0903514 Cruzeta para carretel em aço 0905291 Suporte completo para TwinArc A2T 0905428 A2T Multitrac...
  • Página 18: Termo De Garantia

    ESAB, intervenção técnica de qualquer espécie realizada por pessoa não habilitada ou não autorizada por ESAB S/A ou aplicação diferente a que o equipamento foi projetado e fabricado.
  • Página 19: Certificado De Garantia

    Nota Fiscal Nº: ______________________________ Prezado cliente, Solicitamos o preenchimento e envio desta ficha que permitirá a ESAB S.A. conhecê-lo melhor para que possamos lhe atender e garantir a prestação do serviço de assistência técnica com o elevado padrão de qualidade ESAB.
  • Página 20 -- página intencionalmente em branco -- A2T Multitrac...
  • Página 21: Equipo Automático Para Soldar

    A2T Multitrac A2T Multitrac Equipo automático para Equipo automático para soldar soldar Manual de Instrucciones Referencia A2T Multitrac 0400812...
  • Página 22: Instrucciones Generales

    Propietario o Usuario del equipo. ¡ El uso de piezas de repuesto no originales y/o no aprobadas por ESAB en la reparación de éstos u otros productos ESAB es de entera responsabilidad del Propietario o Usuario e implica en la pérdida total de garantía.
  • Página 23: Recomendaciones Especiales

    1) SEGURIDAD Este manual se destina a orientar en la instalación, operación y mantenimiento de A2T Multitrac a personas con experiencia anterior en este tipo de máquinas. NO permita que personas no habilitadas instalen, operen o reparen estos equipos. Lea con cuidado para entender correctamente todas las informaciones presentadas.
  • Página 24: Descripción

    2) DESCRIPCIÓN 2.1) Generalidades El equipo automático para soldar se monta sobre un carro tractor con tracción en las cuatro ruedas para soldadura de juntas tope a tope y en filete. Cualquier otro uso está absolutamente prohibido. A2T Multitrac...
  • Página 25: Proceso De Soldadura

    La tensión de alimentación para la caja de comando y para los motores del equipo automático de soldar se obtiene de las fuentes de corriente de soldadura de ESAB modelos LAE. La posición del tubo de contacto es regulable tanto horizontal como verticalmente, mediante un sistema de cursores.
  • Página 26 2) Equipo de contacto compuesto de pico de contacto, dispositivo de contacto y tubo de flujo. 3) Cursor angular 4) Cursor lineal (accionado manualmente) 5) Motor reductor 6) Carretel de alambre. 7) Depósito de flujo. 8) Traccionador del alambre 9) Carro 10) Columna 11) Perilla de desenganche 12) Unidad de comando PEJ A2T Multitrac...
  • Página 27 Dimensiones Básicas 920* * Dimensiones máximas sujetas a alteraciones de acuerdo con el armado de los componentes en la columna y ángulo de la antorcha. A2T Multitrac...
  • Página 28: Instalación

    4) INSTALACIÓN 4.1) Recepción Al recibir un equipo A2T Multitrac, retire todo el material de embalaje que está alrededor de la unidad y verifique si existen eventuales daños ocurridos durante el transporte. Los reclamos relativos a daños ocurridos en tránsito deben ser dirigidos a la Empresa transportadora.
  • Página 29: Conexiones

    (1). Conecte el cable negativo (11) entre la fuente de corriente para soldar (8) e la pieza de trabajo (9). FUENTE Código de colores del cable 1 - Negro 2 - Blanco 3 - Azul 4 - Rojo A2T Multitrac...
  • Página 30: Conexiones De Los Motores

    5.2) Encendido Elija el tipo de alambre y flujo que sean compatibles con el material de base. Elija la dimensión del alambre y los datos de soldadura de acuerdo con los valores recomendados por el procedimiento de soldadura adecuado. A2T Multitrac...
  • Página 31 Para alambre simple 3,0 - 4,0 mm, Light duty (D20) Utilice el alineador (3), tubo de contacto contacto (1) D20 con pico de contacto (2) (rosca M12). Apriete firmemente, con la llave, el pico de contacto (2) para que se pueda obtener un buen contacto eléctrico. A2T Multitrac...
  • Página 32: Llenado De Flujo En El Depósito

    Nota: Antes de se efectuar cualquier trabajo de asistencia, asegúrese de que la Energía eléctrica está desconectada. A2T Multitrac...
  • Página 33 Estiramiento de la corriente del carro, del eje delantero al motor de accionamiento con engranajes. Estire la cadena moviendo el motor de accionamiento con engranaje. Lubrique cada 300 horas de funcionamiento con grasa UNITEMP SPG-300 (Unichemicals) toda la extensión del eje (acoplamiento, guía del reductor y fijadores). A2T Multitrac...
  • Página 34: Análisis De Averías

    Medida a tomar: Modificar la presión en los rodillos de alimentación. Causa 1.2: Dimensiones incorrectas de los rodillos de alimentación. Medida a tomar: Sustituir los rodillos de alimentación. Causa 1.3: Las ranuras en los rodillos de alimentación están gastadas. Medida a tomar: Sustituir los rodillos de alimentación. A2T Multitrac...
  • Página 35: Pedido De Repuestos

    Los repuestos se obtienen en los Servicios Autorizados ESAB o en las Filiales de Venta de acuerdo con lo indicado en la última página de este manual. Siempre informe el modelo y el número de serie del equipo A2T Multitrac considerado.
  • Página 36: Utilización

    10) UTILIZACIÓN O A2T Multitrac SAW se utiliza con una amplia gama de accesorios disponibles en el mercado. Sin embargo, algunas piezas son imprescindibles para su uso inmediato. 10.1) Elementos necesarios TABLA 10.1 Descripción Referencia Fuentes de potencia LAE 800 BR (220-380-440V - 50/60 Hz)
  • Página 37: Rodillos De Presión

    Equipo manual de flujo Unidad recuperación flujo OPC 0704997 Embudo para alimentación de flujo 0904569 Carretel (bobina de alambre) Carretel de alambre, plástico, 30 kg 0903514 Cruceta para carretel de acero 0905291 Soporte completo para TwinArc A2T 0905428 A2T Multitrac...
  • Página 38: Garantía

    ESAB, intervención técnica de cualquier especie realizada por personal no calificado o no autorizado por ESAB S/A, o por aplicación diferente de aquella para cual el equipo fue proyectado y fabricado.
  • Página 39 Factura de Venta Nº: _____________________________ Estimado Cliente, Solicitamos rellenar y enviar esa ficha que permitira a la ESAB S.A. conocerlo mejor para que posamos atenderlo y garantizar a la prestación del servício de asistencia tecnica con elevado patrón de qualidad ESAB.
  • Página 40 -- página intencionalmente em branco -- A2T Multitrac...
  • Página 41 MANIJA PRESSÃO ROLDANA DE PRESIÓN 0904120 BRAÇO DO CARRETEL 0904465 BRAZO DEL CARRETEL ALAVANCA TRAVA FÊMEA 0904595 PALANCA TRABA HEMBRA GUIAS GUÍAS 0903470 TUBO DE CONTATO 0904688 TUBO DE CONTACTO RODA 0708876 BOCAL 18 mm RUEDA BOQUILLA 18mm A2T Multitrac...
  • Página 42 0903369 SUPORTE SUPERIOR MANGUEIRA SOPORTE SUPERIOR MANGUERA 0903642 VOLANTE SUPERIOR 0903646 SUPORTE INFERIOR 0903471 SOPORTE INFERIOR GRAMPO TUBO DE 0903643 CONTATO VOLANTE INFERIOR GRAPA TUBO DE CONTACTO 0903649 0903787 SEGUIDOR BOCAL DE FLUXO CONCÊNTRICO BOQUILLA DE FLUJO CONCÉNTRICO A2T Multitrac...
  • Página 43 0708726 0904127 TRAVA PORCA MIOLO FREIADOR TRABA TUERCA CENTRO DE FRENADO 0903514 CARRETEL 0903368 VÁLVULA DE FLUXO VÁLVULA DE FLUJO 0903501 VOLANTE CENTRAL 0903656 CURSOR ROTATIVO 0902944 SHUNT 0903650 CARRO 0706933 MOTOR DO CARRO MOTOR DEL CARRO A2T Multitrac...
  • Página 44 A ESAB S/A se reserva o direito de alterar as características técnicas de seus equipamentos sem prévio aviso. ESAB S/A se reserva el derecho de alterar las características técnicas de sus equipos sin aviso previo. BRASIL Belo Horizonte (MG) Tel.: (31) 2191-4970 Fax: (31) 2191-4976 vendas_bh@esab.com.br...
