Rimozione e sostituzione dei perni dello stampo

1
Per rimuovere e sostituire singoli perni dello stampo, spostare di lato le
leve di rilascio della barra di pressione e sollevare la barra di pressione
dallo stampo, come illustrato nella Figura 2-4.
Ora è possibile rimuovere e sostituire singoli perni dello stampo.
Leve di rilascio
della barra di
pressione
Perni dello
stampo
Base dello
stampo
2
Eseguire questa procedura in senso inverso per reinstallare il braccio
del punzone.
2-6

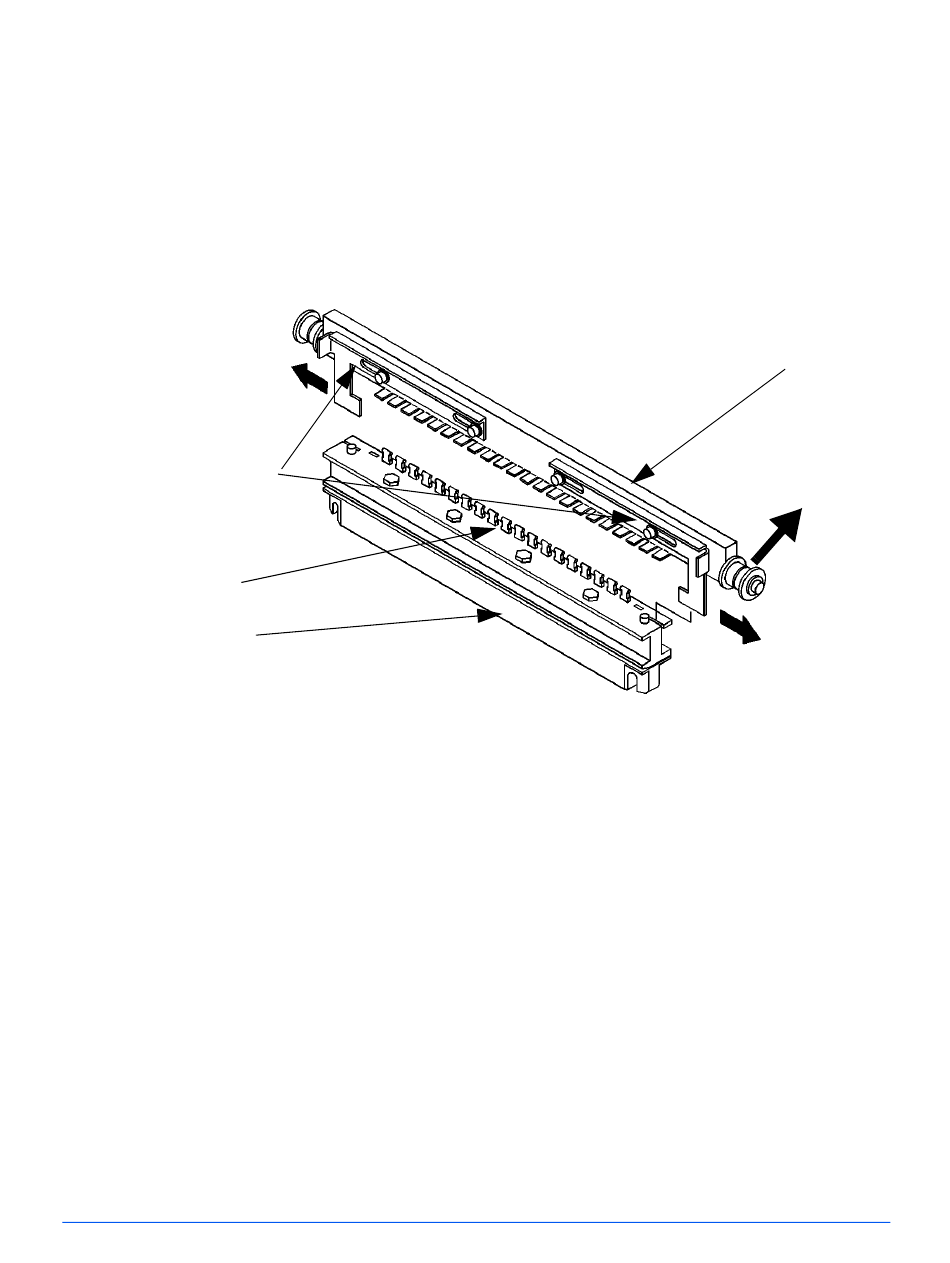

Figura 2-4: Come accedere ai perni dello stampo
Barra di
pressione
Sollevare la
barra di
pressione in
questa direzione
