Carcasa Delantera Del Cortacésped; Carcasas Laterales Del Cortacésped (A Cada Lado); Conjuntos De Elevación Delanteros; Conjuntos De Elevación Laterales (En Cada Lado) - Toro Groundsmaster 5900 Manual Del Operador

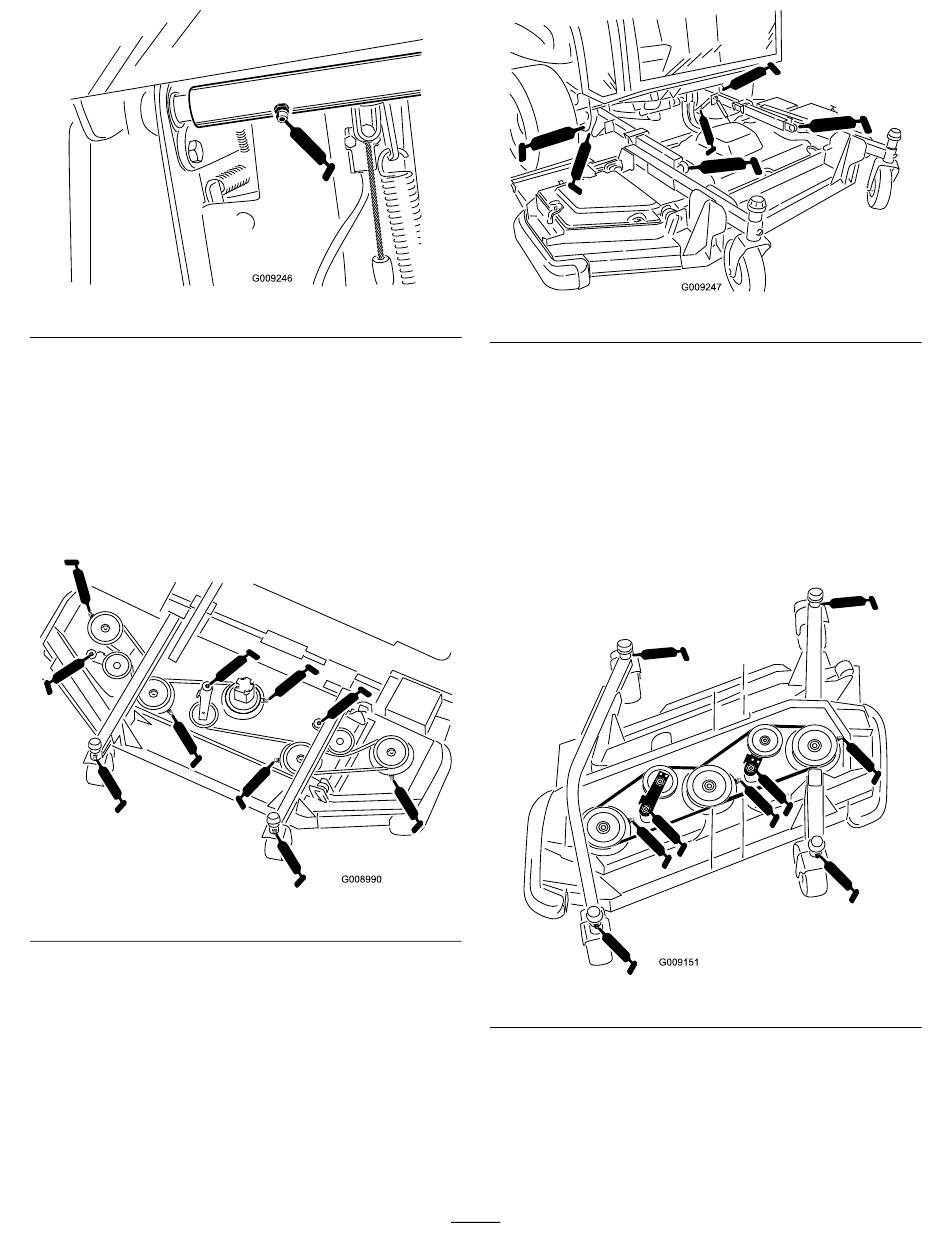

Figura 51
Carcasa delantera del cortacésped
•
2 casquillos del eje de la horquilla de la rueda giratoria
(Figura 52)
•
5 cojinetes de eje giratorio (situados en el alojamiento del
eje) tal y como se muestra en la
•
3 casquillos de pivote de brazo tensor (situados en el eje
del pivote tensor) tal y como se muestra en la
Figura 52
Conjuntos de elevación delanteros
•
2 casquillos de brazos de elevación
•
2 rótulas de brazos de elevación
•
2 pivotes de cilindros de elevación de carcasa delantera
(Figura 53)
Figura 52
Figura 52
(Figura 53)
(Figura 53)
Carcasas laterales del cortacésped (a
cada lado)
•
4 casquillos del eje de la horquilla de la rueda giratoria
(Figura 54)
•
3 cojinetes de eje giratorio (situados en el alojamiento del
eje) tal y como se muestra en la
•
2 casquillos de pivote de brazo tensor (situados en el eje
del pivote tensor) tal y como se muestra en la
Conjuntos de elevación laterales (en
cada lado)
•
3 casquillos de brazos de elevación principales
•
1 casquillo de cilindro de elevación
45
Figura 53
Figura 54
Figura 54
Figura 54
(Figura
(Figura 55)
55)
